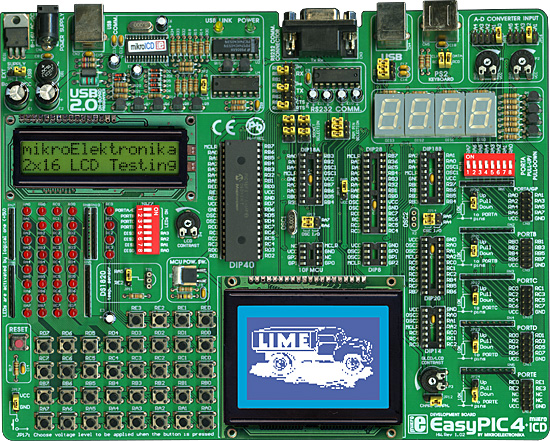

Отладочная плата mikroElektronika EasyPIC4
ME-EASYPIC4 - отладочная плата с богатым набором периферии для разработки и отладки приложений на базе микроконтроллеров семейства PICmicro от Microchip.
| ME-EASYPIC4 mikroElektronika | по запросу | ||
Подробное описание
Плата универсальна и позволяет устанавливать микроконтроллеры в корпусах DIP8, DIP14, DIP18, DIP20, DIP28 и DIP40. Наличие встроенного USB отладчика превращает плату в многофункциональную отладочную систему. Оптимально для организации учебных классов и лабораторий по изучению работы микроконтроллеров Microchip.
Отличительные особенности:
- места под установку микроконтроллеров в корпусах DIP8, DIP14, DIP18, DIP20, DIP28 и DIP40;
- интегрированный USB отладчик (PICFlash2);
- место под установку ЖКИ 2х16 с регулятором контрастности;
- место под установку графического ЖКИ с регулятором контрастности;
- интерфейсы: RS-232 с возможностью отключения, USB 2.0 и PS/2;
- 4-символьный 7-сегментный светодиодный индикатор;
- место под установку температурного датчика DS1820;
- цепь сброса;
- стабилизатор напряжения для питания МК;
- цепь ввода аналоговых сигналов;
- светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
- 5 штырьковых разъемов (PORT A - PORT E) по 10 выводов, для подключения периферийных плат пользователя (EXTRA BOARDS);
- возможность запитки от USB-порта;
- установленный стабилизатор напряжения и разъем для подключения внешнего источника питания.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB / RS232 |
| Ядро базового компонента | PICmicro |
| Разрядность, бит | 8 |
| Базовый компонент | PIC16F877A |
| Вспомогательный компонент | MAX232 LM7805 |
| Целевое напряжение, В | 5.0 |
| Напряжение питания, В | 9 – 32 DC / 7 – 23 AC / 5 |
| Источник питания | внешний / USB |
Комплектация:
- отладочная плата с установленным МК PIC16F877;
- кабели RS-232 и USB;
- диск с ПО и документацией;
- документация на плату.
Принципиальная схема отладочной платы
