Генератор сигналов высокочастотный НЗиФ Г4-102А

ПроизводительНЗиФ
СерияГ4-102
МодельГ4-102А

Генератор сигналов высокочастотный Г4-102 (Г4-102А) предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона.

Цены

Контест
Россия
Г3-11879 296 ₽
Вебинар «Как выбрать идеальный силовой модуль: решения SUNCO для силовой электроники» (03.12.2024)

Подробное описание

Прибор обеспечивает измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников. Генератор может служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты. Прибор предназначен для работы в лабораторных и цеховых условиях.

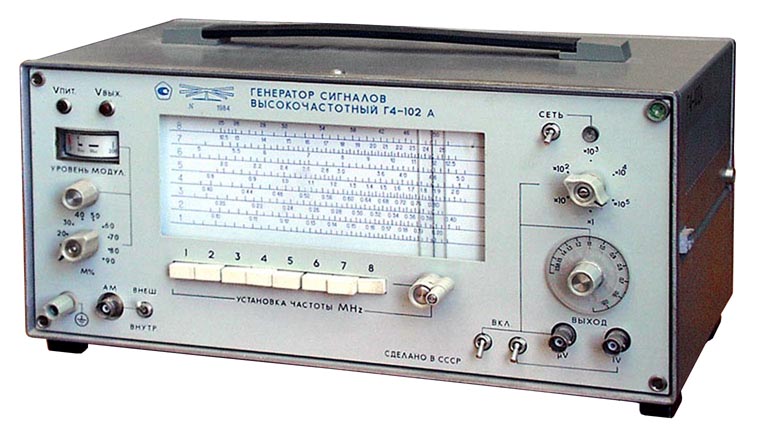

Генератор сигналов высокочастотный НЗиФ Г4-102А

Технические характеристики генераторов серии Г4-102

Параметры

Значения

Г4-102

Г4-102А

Виды работ

Непрерывная генерация (НГ)

Внутренняя амплитудная модуляция
синусоидальным напряжением

Внешняя амплитудная модуляция
синусоидальным напряжением

Диапазон частот

0.1 … 50.0 МГц

Поддиапазоны

1

0.10 … 0.18 МГц

0.10 … 0.20 МГц

2

0.18 … 0.35 МГц

0.20 … 0.40 МГц

3

0.35 … 0.75 МГц

0.40 … 0.80 МГц

4

0.75 … 1.70 МГц

0.80 … 2.00 МГц;

5

1.70 … 4.00 МГц

2.00 … 5.00 МГц

6

4.00 … 10.00 МГц

5.00 … 12.50 МГц

7

10.00 … 20.00 МГц

12.50 … 25.00 МГц

8

20.00 … 50.00 МГц

25.00 … 50.00 МГц

Запас по краям диапазона

≥ 2%

Запас на краях между поддиапазонами

≥ 1%

Основная погрешность установки частоты

≤ ±1%

Нестабильность частоты за любые 15 минут работы генератора

≤ ±(2.5·10–4·fн + 50 Гц)
где fн – несущая частота

Паразитная девиация частоты в режиме непрерывной генерации

≤ 10–6·fн + 50 Гц

Пределы регулировки
выходного напряжения

Без аттенюатора

0.5 В … 500 нВ

С аттенюатором

до 100 нВ

Основная погрешность установки опорного значения
напряжения 0.5 В и погрешность установки напряжения
по шкале плавной регулировки при работе на нагрузку (50±1) Ом

≤ ±1 дБ

Основная погрешность установки
ослабления ступенчатого аттенюатора

При ослаблениях
до 100 дБ

≤ ±1.0 дБ

При ослаблениях
свыше 100 дБ

≤ ±1.5 дБ

Основная погрешность ослабления выносного аттенюатора

≤ ±1 дБ

Коэффициент любой из гармоник сигнала на основном выходе

≤ 5% (–26 дБ)

Паразитная амплитудная модуляция сигнала на основном выходе
в режиме непрерывной генерации

≤ 0.25%

Коэффициент стоячей волны напряжения по основному выходу

≤ 1.20

Амплитудная
модуляция
сигнала

Частота

Источник
модуляции

Внутренний

1000 Гц

Внешний

50…15000 Гц

Коэффициент модуляции

Пределы регулировки

0 … 90%

Шаг установки

10%

Основная погрешность
установки коэффициента
модуляции от 10 до 80%,
в процентах модуляции

При частоте
модуляции 1000 Гц

≤ ±10%

В диапазоне
модулирующих частот

≤ ±15%

Напряжение внешнего модулирующего
генератора, необходимое для обеспечения
коэффициента модуляции 90%

≤ 2 В

Сопротивление входа модулятора

600 Ом±20%

Время прогрева

10 мин

Время непрерывной работы

8 ч

Условия
эксплуатации

Температура окружающего воздуха

+10 … +35 °С

–10 … +50 °С

Относительная влажность воздуха

80%
при температуре 20 °С

95%
при температуре 30 °С

Напряжение питания

220 ±22 В / 50 ±0.5 Гц
115 ±5.75 В / 400 ±12 Гц

Потребляемая мощность

≤ 15 В·А

Габаритные размеры

190 × 360 × 230 мм

Масса прибора

≤ 8 кг

Основные параметры генератора

ПараметрЗначение
Исполнениенастольный
Число каналов1
Максимальная частота, МГц50
Виды сигналовсинус
Модуляция
  • внешняя
  • внутренняя

Варианты написания:

Г4102А, Г4 102А
