Linear Technology разработала очередной высоковольтный понижающий преобразователь с рабочей частотой до 3 МГц

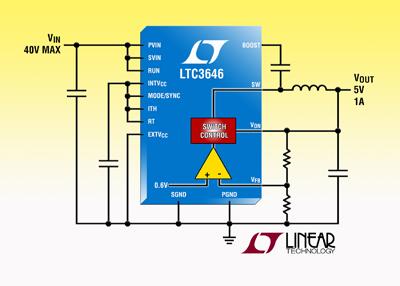

Linear Technology анонсировала понижающий DC/DC преобразователь с допустимым входным напряжением до 40 В и долговременным выходным током до 1 А. Микросхема LTC3646 выпускается в корпусе DFN-14 размером 3 × 4 мм, или в корпусе MSOP16 с уменьшенным тепловым сопротивлением. Диапазон входных напряжений прибора, составляющий 4…40 В, идеально соответствует требованиям автомобильных и промышленных приложений. В LTC3646 использована уникальная архитектура с контролируемым временем открывания транзисторов, благодаря которой напряжение 36 В можно понижать до 3.3 В при частоте переключения, превышающей 2 МГц, что позволяет не допускать появления коммутационных шумов в критических частотных диапазонах, таких, скажем, как диапазон АМ-радиовещания. Преобразователь способен сохранять малое время отклика даже при коэффициенте заполнения импульсов менее 10%. Внутренний синхронный выпрямитель обеспечивает КПД свыше 95%.

В микросхему LTC3646 встроены силовые ключи верхнего плеча и синхронного выпрямителя, что позволило повысить эффективность преобразователя при токах до 1 А. Внутренняя частота переключения программируется в диапазоне от 200 кГц до 3.0 МГц или синхронизируется внешней частотой. Сочетанием малых коммутационных потерь и низкого собственного тока потребления, равного 140 мкА, обеспечивается высокий КПД в очень широком диапазоне токов нагрузки. Для снижения помех в чувствительных к шумам приложениях LTC3646 может использоваться в принудительным режиме непрерывной проводимости.

Стандартные приборы LTC3646 имеют диапазон выходных напряжений от 2.0 до 30 В, в то время как версия LTC3646-1 рассчитана на напряжения от 0.6 до 15 В. Специальные функции одинаковы для обоих приборов. Это схема мягкого запуска, внутренние цепи частотной коррекции и надежная защита от короткого замыкания.

Зависимость КПД и мощности потерь от тока нагрузки

Цены микросхем LTC3646EDE/-1 и LTC3646EMSE/-1 в обоих корпусах начинаются с $2.85 за штуку. На версии с расширенным диапазоном рабочих температур (LTC3646IDE/-1 и LTC3646IMSE/-1) установлены цены от $3.14 за штуку. Наконец, высокотемпературные варианты (LTC3646HDE/-1 и LTC3646HMSE/-1) продаются по цене от $3.39 за штуку. Все цены указаны для партий от 1000 приборов. Микросхемы любых версий доступны для приобретения со склада компании.

Сводка основных характеристик LTC3646/-1:

• Широкий диапазон входных напряжений: 4.0…40 В (максимально допустимое значение 45 В)
• Гарантируемый входной ток 1 А
• Высокий КПД: до 95%
• Широкий диапазон выходных напряжений:
  • LTC3646: 2.0 … 30 В
  • LTC3646-1: 0.6 … 15 В
• Режим работы на фиксированной частоте 2 МГц с коэффициентом заполнения до 6%
• Точность источника опорного напряжения +1%
• Внутренняя или внешняя частотная коррекция
• Настраиваемая в диапазоне 200 кГц…3 МГц частота переключения с возможностью внешней синхронизации
• Возможность выбора между высокоэффективным режимом генерации пачек и принудительным режимом непрерывной проводимости
• 14-выводной корпус DFN размером 3 × 4 мм, или 16-выводной корпус MSOP с уменьшенным тепловым сопротивлением
