Linear Technology анонсирует высоковольтный безындуктивный двухканальный понижающий преобразователь на основе зарядового насоса

Linear Technology анонсировала высокоинтегрированную высоковольтную малошумящую микросхему двухканального источника питания LTC3256, преобразующего положительное напряжение одного входа в два положительных выходных напряжения 5 В и 3.3 В. Устройство, рассчитанное на широкий диапазон входных напряжений от 5.5 В до 38 В, имеет два независимо отключаемых выхода с общим максимальным током нагрузки 350 мА – 5 В/100 мА и 3.3 В/250 мА, причем второй канал содержит LDO регулятор напряжения. Такая комбинация регуляторов намного снижает потери мощности по сравнению с решением на двух LDO стабилизаторах. Например, при входном напряжении 12 В и максимальной нагрузке на обоих выходах экономия мощности, обеспечиваемая использованием LTC3256, превышает 2 Вт, что существенно уменьшает тепловыделение и входной ток. LTC3256 разработана в соответствии с требованиями, предъявляемыми стандартом функциональной безопасности ISO26262, и поддерживает множество защитных и диагностических функций. Устройство хорошо подойдет для множества приложений, требующих малошумящих маломощных шин питания, формируемых из высоких входных напряжений, таких, как источники питания автомобильных приемопередатчиков ECU/CAN, вспомогательные источники питания промышленного и телекоммуникационного оборудования, а также маломощные преобразователи общего назначения, понижающие напряжение 12 В до 5 В и 3.3 В.

Увеличение КПД LTC3256 достигнуто благодаря использованию двухрежимного зарядового насоса, который, пока это возможно, работает в режиме понижения 2:1 и по мере необходимости автоматически переключается в режим 1:1 в соответствии с уровнями токов нагрузки и входного напряжения. Управляемый входной ток и мягкое переключение минимизируют уровни кондуктивных и излучаемых помех. Собственный ток, потребляемый микросхемой, очень невелик и составляет 20 мкА при активном состоянии обоих выходов (без нагрузки) и 0.5 мкА в режиме останова. Интегрированный сторожевой таймер, независимые выходы «Питание в норме» и вход сброса обеспечивают надежную работу системы и позволяют выполнять диагностику неисправностей. Буферизованный выход источника опорного напряжения 1.1 В предназначен для самодиагностики систем с особыми требованиями к уровню безопасности. Дополнительные функции безопасности LTC3256 включают защиту от перегрузки и перегрева. Кроме того, микросхема устойчива к выбросам входного напряжения амплитудой до 38 В.

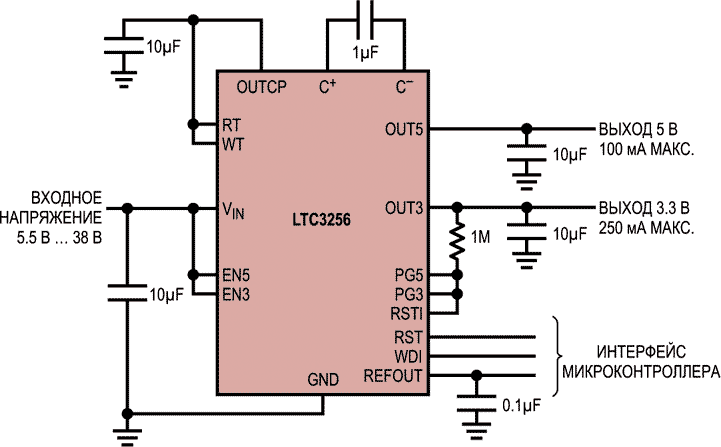

Высокоэффективный источник питания с двумя выходами.

LTC3256 выпускаются в 16-выводных корпусах MSOP со сниженным тепловым сопротивлением и вскрытым теплоотводящим основанием. Допустимый диапазон температур перехода для микросхем групп E и I составляет –40 °C … 125 °C, группа H работоспособна в диапазоне температур от –40 °C до 150 °C, а для группы MP нижняя граница сдвинута до –55 °C. Устройства имеются на складе компании. Цены микросхем группы E начинаются от $2.95 за штуку.

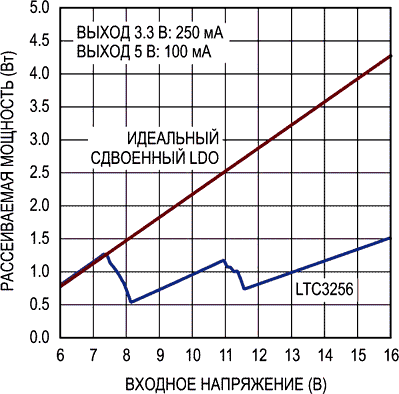

Зависимость рассеиваемой мощности от входного напряжения.

Сводка основных характеристик LTC3256

• Диапазон входных напряжений: 5.5 В … 38 В;
• Независимо включаемые выходы с фиксированными напряжениями 5 В и 3.3 В;
• Выход 5 В: максимальный ток 100 мА;
• Выход 3.3 В: максимальный ток 250 мА;
• Многорежимный понижающий зарядовый насос (2:1, 1:1) с автоматическим переключением режимов;
• Низкий ток потребления:
  • 20 мкА при обоих активных выходах (без нагрузки);
  • менее 0.5 мкА в режиме останова;
• Разработаны для диагностического покрытия систем в соответствии с требованиями стандарта ISO26262;
• Выход опорного напряжения 1.1 В для системной диагностики;
• Схема сброса по включению питания и сторожевой контроллер с регулируемым временем;
• Защита каждого выхода от перегрузки;
• Защита от перегрева;
• Максимальная рабочая температура перехода 150 °C;
• 16-выводной корпус MSOP со сниженным тепловым сопротивлением.
