Недавно компания RS Components сообщила о выходе новой версии САПР DesignSpark PCB V9.0, в которой были обновлены и улучшены многие существующие функции, а также добавлены новые возможности, направленные на улучшение работы и снижение вероятности ошибок пользователя, одновременно обеспечивающие удобство и надежность работы в системе проектирования. В статье мы рассмотрим основные нововведения в среды DSPCB V9.0.

Обнаружение оборванных соединений в схеме

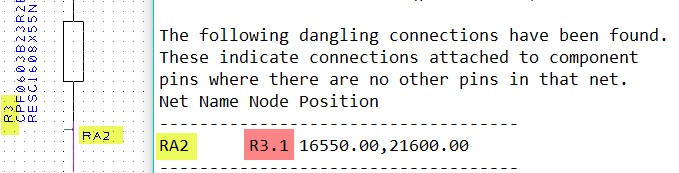

В прошлых версиях САПР существовала проблема незавершенного соединения, когда используется ярлык для именованной точки соединения одного элемента, но соединение было не завершено в месте назначения. В результате соответствующий печатный проводник отсутствовал в проекте печатной платы. Конечно, такого рода ошибка могла быть найдена при помощи соответствующих отчетов и проверок, но, тем не менее, существовала большая вероятность пропустить эту ошибку. Теперь в версии DSPCB 9.0 у нас есть дополнительный метод – отчет «Оборванные соединения» в редакторе схемы (Рисунок 1).

DSPCB V9.0: Отчет по найденным «оборванным» соединениям в САПР DSPCB V9.0
Рисунок 1. Отчет по найденным «оборванным» соединениям в САПР DSPCB V9.0

Данный метод отличается от отчета о неподключенных выводах элементов, который сообщает о каждом неподключенном выводе, и должен использоваться как дополнительная часть процесса проверки проекта.

Выбор точек соединений в местах заливки медью

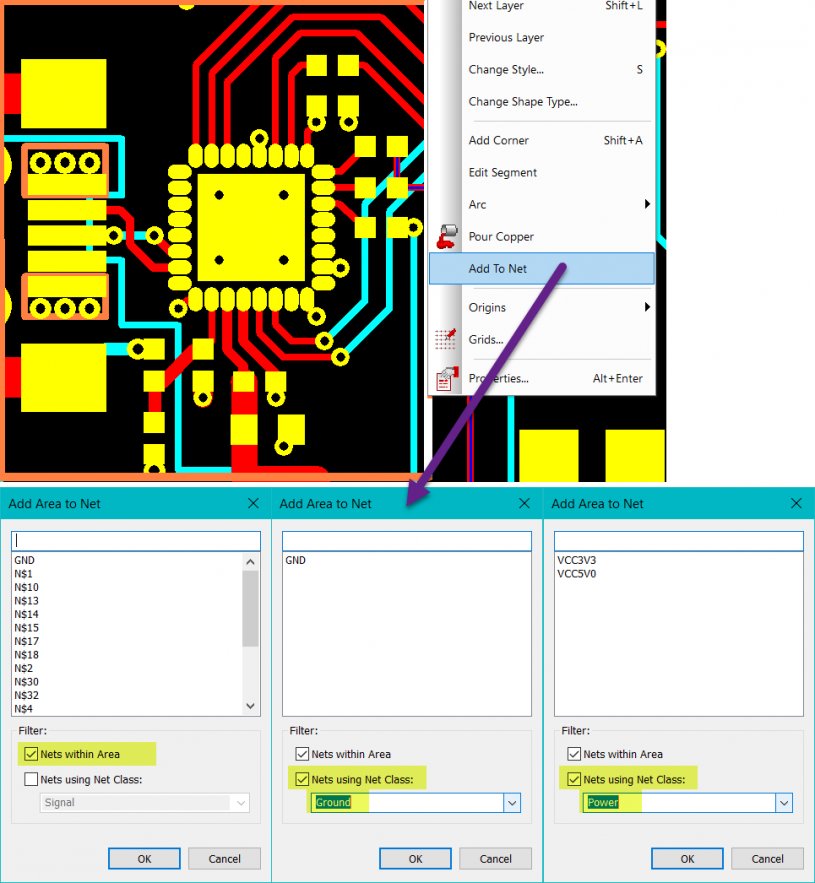

Еще одна область, с которой у пользователей возникали проблемы в ранних версиях САПР DSPCB – реализация раздельных слоев для разводки питания (силовых сигналов) с использованием метода заливки медью. Имея несколько областей заливки для схемы цифрового управления, формирования аналогового сигнала и питания, при выборе из огромного числа соединений можно легко выбрать неправильные точки соединений, которые необходимо добавить в нужную область для подключения. В 9 версии теперь есть возможность выбрать те точки соединений, которые существуют только в пределах выбранной области заливки, и дополнительно сократить параметры соединений, отфильтровав их по классам (Рисунок 2). Выбор точек соединений из списка, состоящего из двух или трех имен, значительно снижает вероятность ошибки по сравнению с выбором из списка с 50 точками соединений.

DSPCB V9.0: Фильтры в списках точек соединений удобны в случае проектирования областей заливки медью.
Рисунок 2. Фильтры в списках точек соединений удобны в случае проектирования областей
заливки медью.

Опции выравнивания текста и стиля

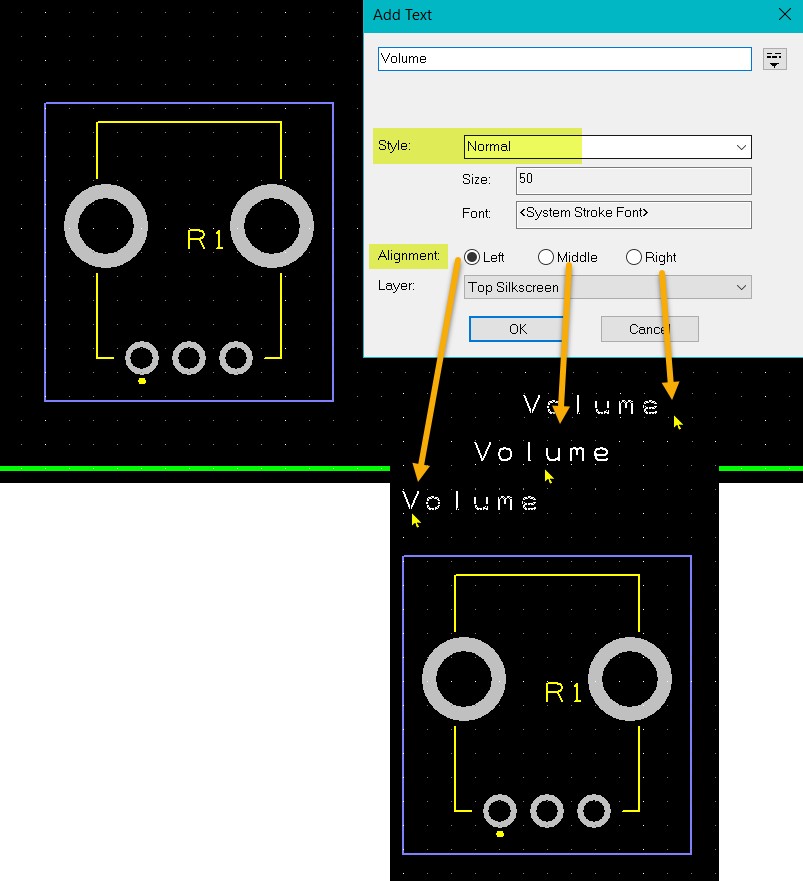

В обновленной версии DSPCB V9.0 в функции «Добавить текст» (Add Text) появилась возможность выбора стиля текста и выравнивания относительно курсора (Рисунок 3), что может быть полезно при создании аннотаций на слое шелкографии или при подготовке макетов документации. Кроме того, данная опция позволит упростить создание единообразной, понятной и аккуратной топологии печатной платы.

DSPCB V9.0: При вставке текста в проекте печатной платы можно выбрать стиль и выравнивание.
Рисунок 3. При вставке текста в проекте печатной платы можно выбрать стиль и выравнивание.

Возможность сохранения компонента в новой библиотеке

Инструмент, отсутствующий в предыдущих версиях САПР DesignSpark PCB, и которого очень не хватало (со слов пользователей) для создания новой библиотеки при сохранении (а также при копировании и перемещении) компонента, может помочь в создании более структурированной библиотеки (Рисунок 4). Также будет полезен для создания библиотек компонентов общего типа.

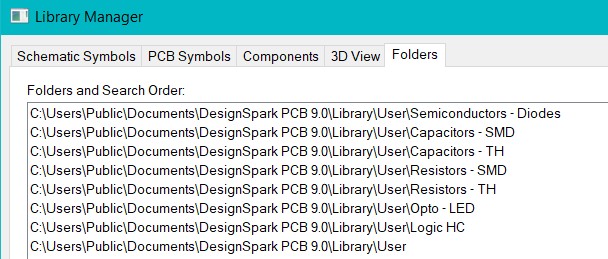

DSPCB V9.0: Окно менеджера библиотек САПР DSPCB V9.0.
Рисунок 4. Окно менеджера библиотек САПР DSPCB V9.0.

Помощник при выборе в окне «Перейти к»

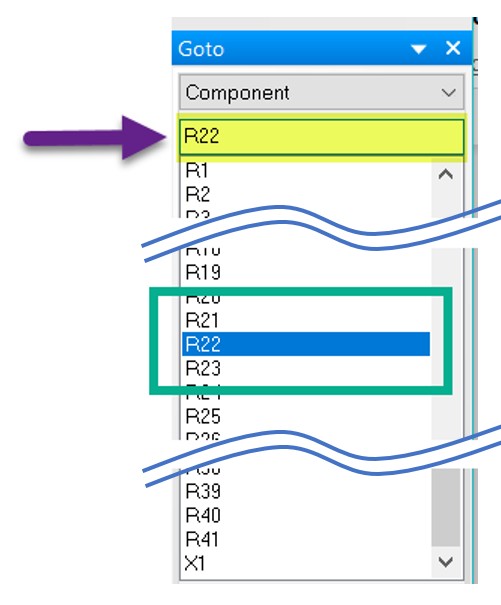

Новое поле выбора на панели «Перейти к» (Goto) помогает быстро находить объекты без прокрутки списка вверх и вниз (Рисунок 5). Начните вводить имя элемента, и механизм поиска динамически будет прокручивать список и выделять нужный компонент после полной идентификации. Такой фильтр полезен при поиске как компонентов так и точек соединений.

DSPCB V9.0: Механизм работы помощника поиска элементов в поле «Перейти к».
Рисунок 5. Механизм работы помощника поиска элементов
в поле «Перейти к».

Улучшения в файле сверловки Excellon

Небольшое улучшение в генерации файлов сверловки Excellon, но имеющее большое значение: теперь координаты содержат десятичную точку. Таким образом, файл не только становится «более читаемым» для человека, но и позволяет работать с этим файлом в программах для просмотра Gerber и FlatСАМ без необходимости изменения настроек для этого формата. Если в файле .drl присутствует десятичная точка, это переопределяет настройки формата, определенные в FlatCAM, поэтому больше не нужно возиться с настройкой формата данных в FlatCAM.

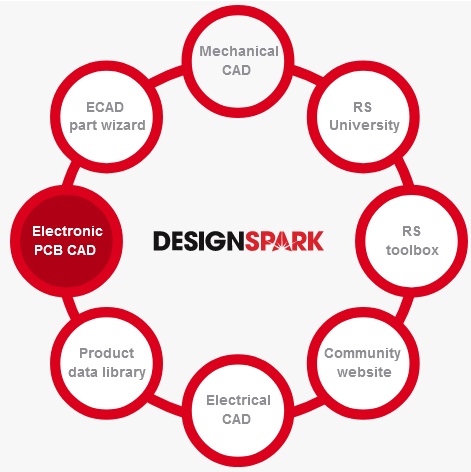

Хочется напомнить, что в целом САПР DesignSpark PCB предлагается абсолютно бесплатно и обладает рядом преимуществ:

  • Полная интеграция в существующие процессы проектирования.
    Широкий ассортимент бесплатных инструментов и ресурсов для проектирования поможет воплотить самые яркие идеи в жизнь. Независимо от того, ищите ли вы отдельные инструменты для проектирования, техническую информацию, целостную систему разработки и проектирования,  комплекс решений DesignSpark может быть легко интегрирован в существующий рабочий процесс.

  • Нет ограничений на размер схемы.
    Полная свобода при проектировании схемы, никаких ограничений на размер схемы или количество листов.

  • Нет ограничений при проектировании печатной платы.
    Используйте столько слоев, сколько нужно для вашей печатной платы. Нет ограничений на максимальное количество узлов или контактных площадок и соединений. Максимальный размер вашей платы может быть 1 м × 1 м.

  • Создавайте свои библиотеки или используйте встроенные.
    Вы можете создавать свои собственные модели элементов в редакторе библиотек или получить доступ к встроенным библиотекам. Можете использовать новые онлайн инструменты для получения моделей необходимых вам элементов.

  • Необходимые вам выходные проектные файлы.
    Можете подготовить произвольные файлы Gerber- или ODB++ с целью заказа печатных плат у вашего производителя или же можно обратиться в службу PCB Quote для подготовки проектных фалйов.

  • Создавайте файлы спецификаций в нужном вам формате.
    Вы можете подготовить спецификацию (список материалов, BOM, Bill of Materials) в нужном вам формате и заказать компоненты в компании RSComponents, когда они вам потребуются.  Вы можете быстро загрузить BOM-файл на сайт RSComponents, используя сервис BOM-Quote, и подбор электронных компонентов выполнят специалисты компании.

  • Интеграция с библиотекой элементов для печатных плат.
    Если не удается найти модель элемента, который вам требуется, компания предоставляет дополнительный онлайн инструмент, который позволит быстро их создать.
