Linear Technology выпустила 30-амперный монитор питания с интегрированным токоизмерительным резистором 300 мкОм

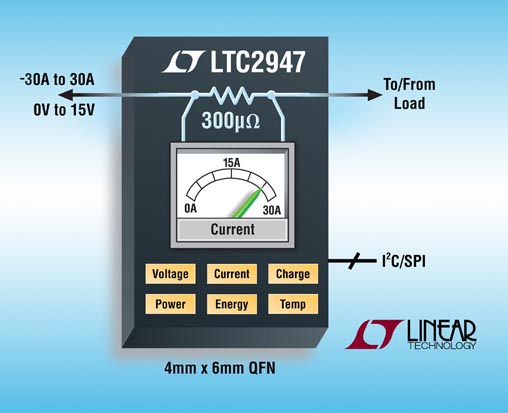

Linear Technology представила новую микросхему LTC2947, предназначенную для контроля потребления мощности и расхода энергии в шинах питания с напряжением от 0 В до 15 В. Большинству микросхем мониторинга энергопотребления для измерения тока требуется внешний резистор. Однако выбор токоизмерительного резистора является непростой задачей, особенно, когда речь идет о больших токах, где токоизмерительные резисторы могут рассеивать слишком большую мощность, занимать очень много места на плате или оказывать значительное влияние на точность измерений. Интегрированный в микросхему LTC2947 термокомпенсированный токоизмерительный резистор сопротивлением 300 мкОм снимает эти проблемы, предоставляя пользователям простое решение, обеспечивающее измерение токов до 30 А с точностью до 1.2% при занимаемой площади 24 мм². При измерении максимального тока 30 А падение напряжения на внутреннем резисторе микросхемы LTC2947 составляет всего около 9 мВ, а рассеиваемая при этом мощность не превышает четверти ватта, уменьшаясь примерно до 10 мВт при измерении тока 6 А. Широкий динамический диапазон LTC2947 обусловлен низким смещением, не выходящим за пределы 6 мА (или 1.8 мкВ).

Три интегрированных ΔΣ АЦП в сочетании с внешним или внутренним прецизионным источником синхронизации обеспечивают точное одновременное измерение нескольких параметров, включая ток, напряжение, мощность, заряд, энергию, температуру и время. Все оцифрованные измеренные значения, в том числе, максимальные и минимальные значения, сохраняются в регистрах, доступных пользователю через выбранный им интерфейс – I²C или SPI. Сигнал тревоги оповещает центральный процессор в тех случаях, когда результаты измерений выходят за пределы установленных порогов предупреждения, избавляя его от необходимости периодического опроса. LTC2947 предоставляет доступ ко всем параметрам, необходимым для точной оценки энергии, расходуемой печатной платой, а rail-to-rail диапазон рабочих напряжений позволяет без дополнительных схем контролировать уровни тока при коротких замыканиях или в ситуациях нарушения питания.

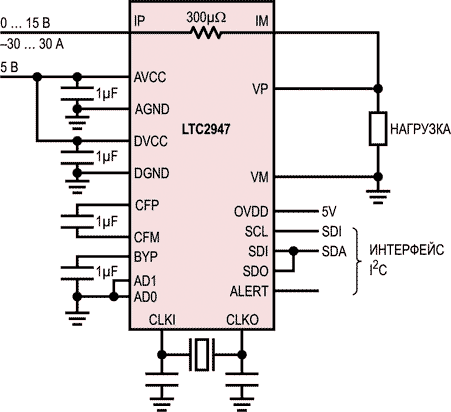

Типовая схема включения LTC2947.

Устройства выпускаются в 32-выводных корпусах QFN размером 4 мм × 6 мм в вариантах для коммерческого и промышленного диапазонов температур. В партиях из 1000 приборов цена одной микросхемы начинается от $5.95. Образцы микросхем и оценочные платы можно заказать онлайн на сайте Linear Technology или в местных офисах продаж компании.

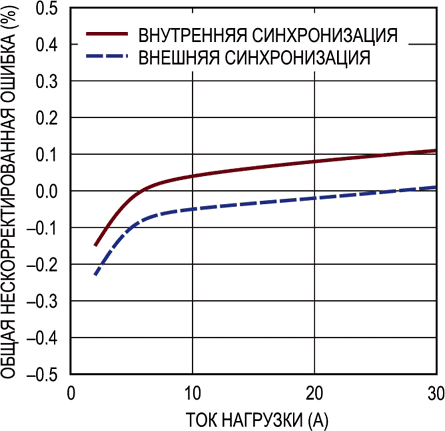

Зависимость общей нескорректированной ошибки измерения энергии от тока при VP – VM = 12 В.

Сводка основных характеристик LTC2947

• Диапазон входных токов ±30 А с интегрированным измерительным резистором 300 мкОм;
• Контроль
  • тока (1.0%),
  • напряжения (0.5%),
  • мощности (1.2%),
  • заряда (1.0%),
  • энергии (1.2%);
• Rail-to-Rail диапазон входных напряжений от 0 В до 15 В;
• Три ΔΣ АЦП для мгновенного перемножения напряжения и тока;
• Внутренняя (±1%) или внешняя сетка времени;
• Режимы непрерывных или однократных измерений;
• Слежение за максимальными и минимальными значениями;
• Конфигурируемый интерфейс I²C или SPI;
• 32-выводной корпус QFN с размерами 4 × 6 мм.
