Источник опорного напряжения (ИОН) – один из ключевых узлов любого измерительного прибора. Компания Maxim Integrated Products предлагает наиболее полную линейку источников опорного напряжения, где, независимо от решаемой задачи, можно найти микросхему, отвечающую самым высоким требованиям по точности, стабильности, уровню шумов, размерам и энергопотреблению.
Устройствам аналогового вывода также требуется опорный потенциал. От точности и, особенно, температурной и временной стабильности ИОНа зависит точность всего прибора. В ряде случаев требуются малые габариты и низкое энергопотребление. В таблице 1 приведены основные параметры и особенности микросхем. В основе обычно (но не всегда) лежит так называемая bandgap-схемотехника, а выходное напряжение укладывается в ряд стандартных значений (В): Максимальное входное напряжение, как правило, составляет 5,5 В либо 12,6 В. Ряд микросхем работоспособен при входном напряжении до 40 В. MAX6037_ADJ и MAX6160 имеют регулируемый выход. Выходное напряжение может быть установлено в пределах от 1,184 В до 5,0 В и от 1,23 В до 12,4 В соответственно с помощью внешнего делителя.
| 1,250 | 2,500 | 4,500 |
| 1,600 | 3,000 | 5,000 |
| 1,800 | 3,300 | 10,000 |
| 2,048 | 4,096 |
Читать далее статью в полном объеме (pdf)

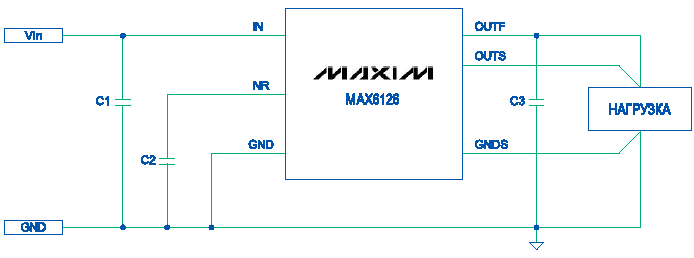

Схема типового включения микросхемы MAX6126

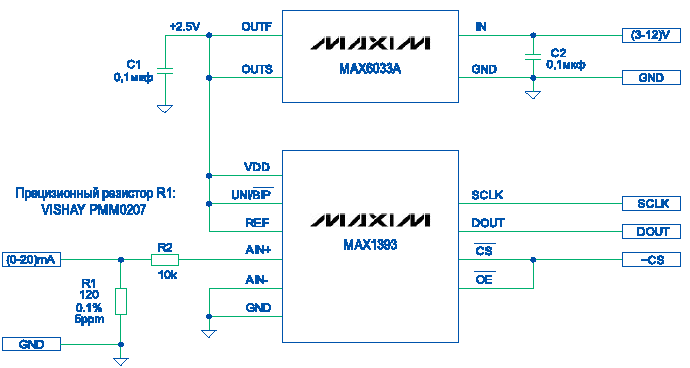

Пример использования источника опорного напряжения MAX6033
