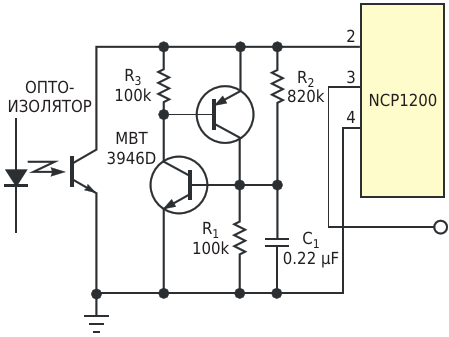

Используя сдвоенный n-p-n/p-n-p транзистор, можно сделать дешевый аналог тиристора (а). Когда тиристор срабатывает, импульсы прекращаются, исключая возможность бесконтрольного роста напряжения (б)

Скачать PDF

Другие материалы из основного документа

• Статья «Биполярные транзисторы защищают от неисправности оптрона»
• Рисунок 1. В типичной архитектуре с управлением по току используется оптрон, работающий как переменный резистор
• Рисунок 2. В этой схеме зарядного устройства управление первичной стороной реализуется без вспомогательной обмотки (а). Бесконтрольный рост выходного напряжения может повредить выходные конденсаторы, если такое состояние длится слишком долго (б)
• Рисунок 3. Используя сдвоенный n-p-n/p-n-p транзистор, можно сделать дешевый аналог тиристора (а). Когда тиристор срабатывает, импульсы прекращаются, исключая возможность бесконтрольного роста напряжения (б)
