Использование двухстоковых транзисторов в составе цветомузыкальной установки, либо в качестве генератора неповторяющихся цветовых эффектов

Скачать PDF

Другие материалы из основного документа

• Статья «Двухстоковый силовой MOSFET»
• Рисунок 1. Электрическая схема силового модуля на основе двухстокового полевого транзистора и его возможная цоколёвка в корпусе DIP4
• Рисунок 2. Варианты использования двухстокового силового модуля с ШИМ управлением при его нагружении на источники оптического излучения: (а) - лампы накаливания; (б) - светодиоды
• Рисунок 3. Вариант простейшего генератора импульсов для широтно-импульсного управления выходного сигнала
• Рисунок 4. Аналоговое управление работой двухстокового силового модуля при его питании нефильтрованным напряжением от мостового выпрямителя
• Рисунок 5. Управление нагрузками двухстокового силового модуля от ШИМ-генератора на микросхеме DA1 222

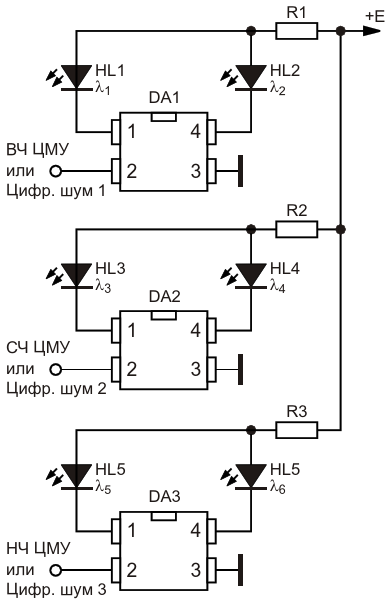

• Рисунок 6. Использование двухстоковых транзисторов в составе цветомузыкальной установки, либо в качестве генератора неповторяющихся цветовых эффектов
