Простая схема для получения «общей» виртуальной земли 2.5 В, а также регулятор выходного уровня и буфер с выходами как для постоянной, так и для переменной составляющих сигнала

Скачать PDF

Другие материалы из основного документа

• Статья «Как контролировать свои импульсы. Часть 1 - Дельта-функция»
• Рисунок 1. Простой генератор с некоторой дополнительной логикой при запуске вырабатывает одиночные импульсы
• Рисунок 2. Осциллограммы некоторых сигналов из схемы на Рисунке 1
• Рисунок 3. Сравнение идеальной кривой нормального распределения и приподнятого косинуса - выходного сигнала схемы на Рисунке 1

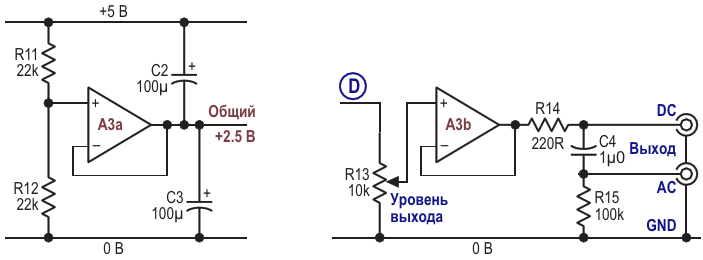

• Рисунок 4. Простая схема для получения «общей» виртуальной земли 2.5 В, а также регулятор выходного уровня и буфер с выходами как для постоянной, так и для переменной составляющих сигнала
• Рисунок 5. Для использования в нескольких диапазонах времязадающий конденсатор C1 должен коммутироваться. Для подстройки высокочастотного отклика в каждом диапазоне сопротивление резистора R3 также должно изменяться
• Рисунок 6. Подключение к D6 пары диодов Шоттки обеспечивает лучшее соответствие желаемой форме кривой, хотя усиление и смещение требуют регулировки
• Рисунок 7. Улучшенная форма импульса, полученная за счет добавлений, показанных на Рисунке 6
