Недорогой сервис изготовления печатных плат ($2 за десять штук)
JLCPCB – изготовитель очень дешевых прототипов печатных плат. 10 шт. размером 10 см × 10 см буду сделаны всего $2 без учета стоимости доставки. Узнать, сколько будет стоить ваш заказ, вы можете по этой ссылке: https://jlcpcb.com.
Шаг 1: Посетите сайт JLCPCB

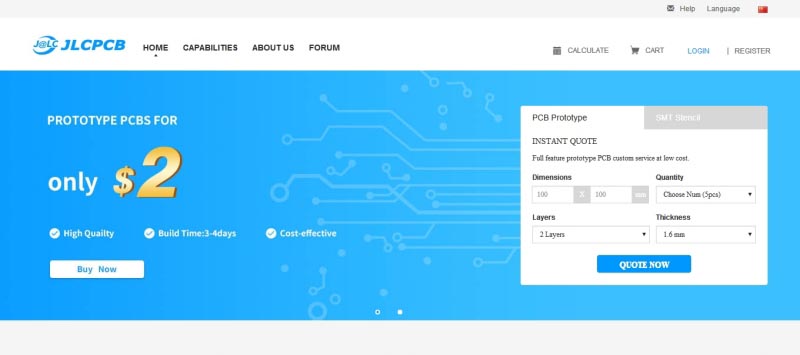

На домашней странице вы увидите калькулятор цен, который затем приведет вас на страницу оформления заказа. Введите в таблицу калькулятора размеры печатной платы, количество, число слоев и толщину.
Или же, нажав кнопку «QUOTE NOW», вы можете сразу попасть на страницу заказа.
Шаг 2: Настройки на странице заказа

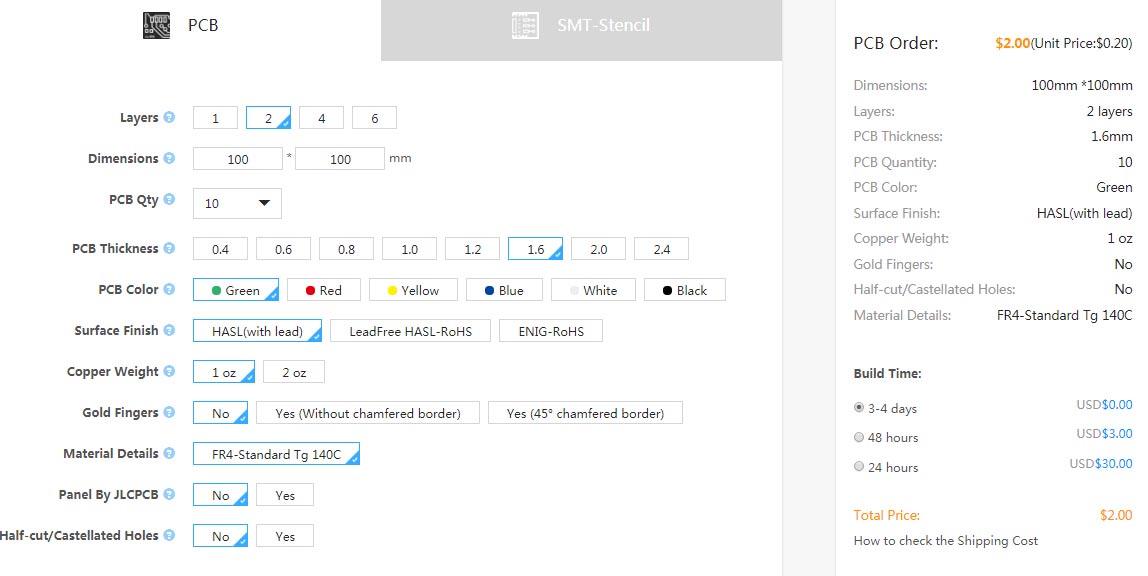

Кликнув на кнопку «QUOTE NOW», вы окажетесь на странице, где сможете ввести все необходимые детали.
Специально для новичков на этой странице уже установлены значения по умолчанию без использования каких-либо технических терминов и ссылок на стандарты в области печатных плат.
Такие термины, как, например, Surface Finish (Финишное покрытие), Gold Fingers (Золоченые ламели), Material details (Сведения о материалах) и т. д., могут смутить радиолюбителей, поэтому эти поля лучше не изменять, оставив значения по умолчанию.
Однако, если вы захотите узнать смысл этих терминов, можете просто кликнуть на знак вопроса сбоку от поля ввода.
Как правило, если нет особых пожеланий, будет достаточно указать размеры, число слоев, цвет, толщину и требуемый уровень качества печатных плат. Остальные значения по умолчанию можно оставить без изменений.
Шаг 3:
Заполнив основные поля, кликните на «Save to Cart» (Сохранить в корзине).

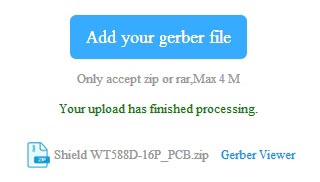

Вы увидите кнопку «Add your Gerber file» (Добавьте свой Gerber-файл). Она позволит загрузить Gerber-файлы, которые должны быть упакованы архиваторами ZIP или RAR и иметь объем не более 4 Мбайт.
Шаг 4:
После выгрузки Gerber-файлов вы получите возможность увидеть свои проекты и убедиться, что в них нет ошибок, кликнув на «Gerber Viewer» (Просмотрщик Gerber).
Если не возникло никаких проблем, вновь нажмите «Save to Cart» (Сохранить в корзине).
Шаг 5:

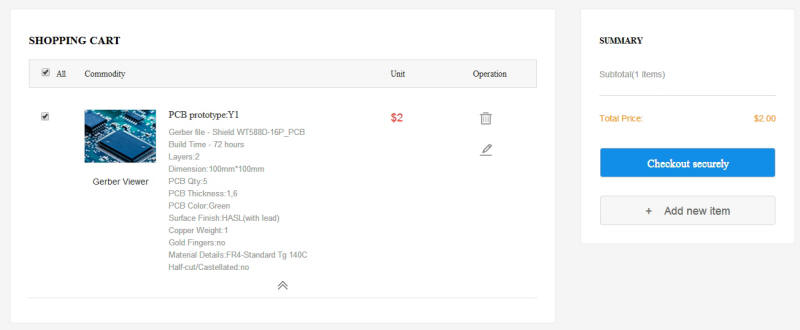

Далее вы будете перенаправлены на страницу, на которой увидите детали своего заказа. Теперь вы можете переходить к следующему шагу, кликнув на «Checkout securely» (Оформить заказ).
Шаг 6:

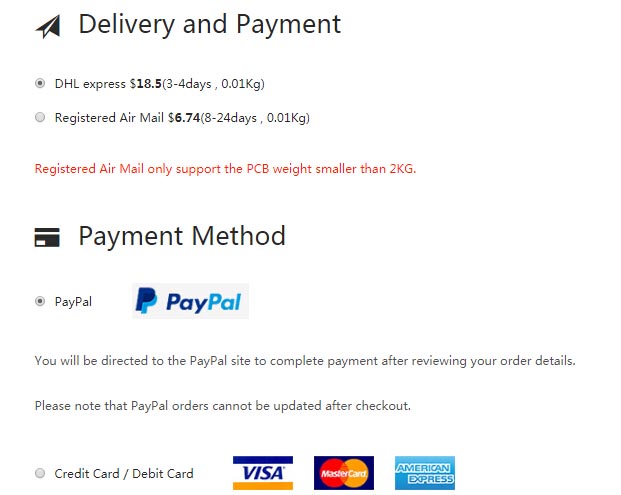

Затем вы можете ввести свой адрес доставки, обязательно заполнив все поля. Далее есть возможность выбрать способ доставки: службой DHL или авиапочтой.
И, наконец, остается оплатить печатные платы. Здесь у вас есть выбор между системой PayPal и кредитной картой.
Качество печатных плат, изготавливаемых JLCPCB
Осмотр плат не выявил никаких очевидных недостатков: печатные проводники идеальны, совмещение отверстий безупречное.
После установки компонентов и проверки платы все работало отлично.
 |
 |

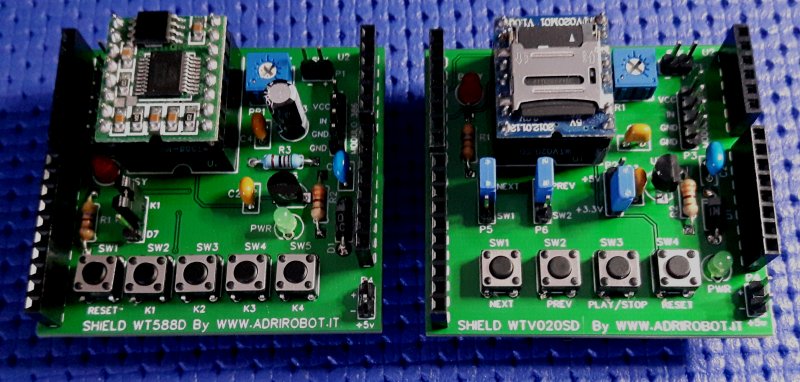

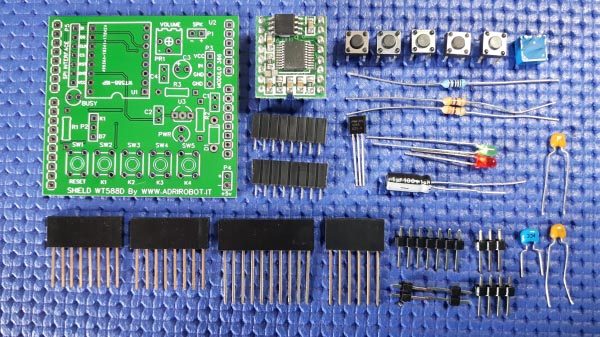

| Некоторые из сделанных проектов. |
Давайте посмотрим, какие еще преимущества вы получите, выбрав в качестве поставщика печатных плат компанию JLCPCB.
Трафарет для монтажа SMD компонентов
Если на плате есть SMD-компоненты, вам может потребоваться трафарет, упрощающий нанесение паяльной пасты.
Эта услуга доступна не у всех компаний, однако JLCPCB сделает вам трафарет площадью 38 см × 28 см всего за $9.
Платформа для проверки Gerber-файлов – Просмотрщик Gerber
Если, выбирая изготовителя для реализации своего проекта, вы остановились на JLCPB, вам будет доступен бесплатный просмотрщик Gerber-файлов. Вы может использовать его для того, чтобы проверить свои Gerber-файлы, а также посмотреть, как выглядят различные цвета, слои и поверхности. Просмотрщик Gerber способен генерировать изображение, очень близкое к реальной плате.
Для примера, сравните следующие изображения:
 |
 |
|

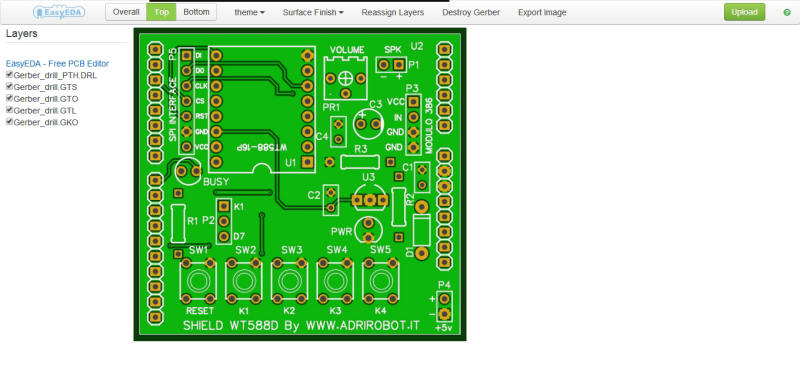

| Вид стороны элементов в просмотрщике Gerber. |

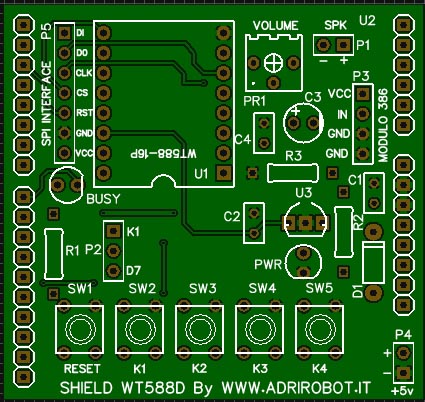

Фото реальной печатной платы. |
Упрощенные или вообще ненужные нормы проектирования
У компаний-изготовителей печатных плат существует набор правил проектирования, которые должен соблюдать разработчик. Если конструктор не следует этим правилам, проект будет отклонен при обработке на компьютере изготовителя.
По этой причине почти каждая компания, занимающаяся изготовлением печатных плат, размещает на своем сайте перечень проектных норм, в котором, чаще всего, используются термины, малопонятные новичкам.
Например:
- Минимальная ширина дорожки: 6 mil (0.15 мм);
- Минимальный зазор: 6 mil (0.15 мм);
- Минимальные размеры переходного отверстия: контактная площадка – 20 mil (0.5 мм)/диаметр отверстия –12 mil (0.3 мм).
JLCPCB при заказе печатных плат не требует соблюдения никаких правил. Она просто принимает Gerber-файлы, а если возникают какие-либо проблемы, – связывается с вами.
Принимаются Gerber-файлы, созданные в Eagle, Altium, Kicad и Diptrace
Совсем не обязательно, чтобы ваши печатные платы проектировались именно в EasyEDA, поскольку любая компания-изготовитель должна принимать файлы Gerber, созданные в любой среде.
Тем не менее, существуют некоторые правила, устанавливаемые разработчиками САПР печатных плат. Поэтому для четырех самых популярных САПР JLCPCB подготовила руководства по созданию Gerber-файлов.
Вот инструкции для Altium, Eagle, Kicad и Diptrace:
Каждое руководство подкреплено видеосюжетом (на английском языке).
