Компания National Semiconductor предлагает широкий выбор продукции для MULTI-DROP-применений. Трансиверы DS91C176TM / D176TM и DS91C180TM / D180TM имеют возможность подключения до 32 нагрузок и управляемую скорость фронтов сигналов. Подробнее об этих и других устройствах для MULTI-DROP-применений рассказывается в данной статье.
Система передачи низковольтных дифференциальных сигналов LVDS появилась в 1994 году и была обусловлена потребностями в повышении скорости передачи данных по витой медной паре в компьютерном и коммуникационном оборудовании. Поскольку LVDS является дифференциальной системой, она основана на принципе разности амплитуд напряжения, которые в дальнейшем идентифицируются и сравниваются приемником. Таким образом, передаваемая информация кодируется разностью напряжений на двух проводниках линии связи. Собственная емкость линии связи определяется величиной согласующих резисторов (80...120 Ом), которые подключаются к обоим концам линии связи, а также значением используемой для кодирования информации разности амплитуд напряжений. Например, если драйвер (передатчик) питает линию током 3,5 мА, то на согласующем резисторе будет выделяться мощность примерно 1,2 мВт. Если сравнить это значение с рассеиваемой мощностью 90 мВт, выделяемой на согласующем резисторе линии RS-422, то становится очевидным преимущество LVDS-системы — большая экономичность.
LVDS-сигналы в настоящее время широко применяются в высокоскоростных компьютерных шинах. В качестве примеров можно привести FireWire, SCSI, Serial ATA, RapidIO и многие др. Требования к LVDS-системам и сигналам описываются двумя промышленным стандартами. Более распространенным из них является стандарт ANSI/TIA/EIA-644, разработанный ассоциацией телекоммуникационной промышленности США (ассоциация TIA), который описывает общие требования к электрическим характеристикам сигналов. Другой стандарт, разработанный институтом инженеров по электротехнике и электронике (IEEE), описывает специфические требования к LVDS-системе, которая применяется в составе масштабируемого когерентного интерфейса (SCI). Стандарт ANSI/TIA/EIA644 определяет требования к электрическим характеристикам драйвера и приемника. Требования к протоколу связи не входят в стандарт TIA. Стандарт IEEE 1596.3 SCI-LVDS изначально был ориентирован на дифференциальный PCL-интерфейс, поэтому, SCILVDS следует понимать как разновидность интерфейса SCI. Стандарт описывает требования, как к электрическим характеристикам, так и к протоколу кодирования и декодирования передаваемой информации.
Читать далее статью в полном обьеме (pdf)

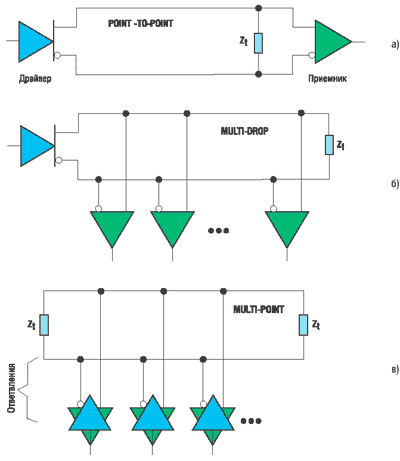

Топологии LVDS-систем

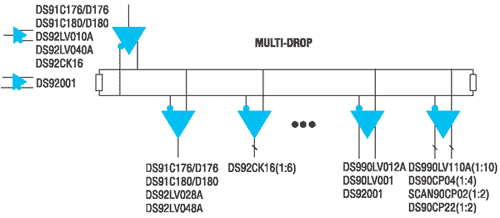

Компоненты National Semiconductor для MULTI-DROP-применений
