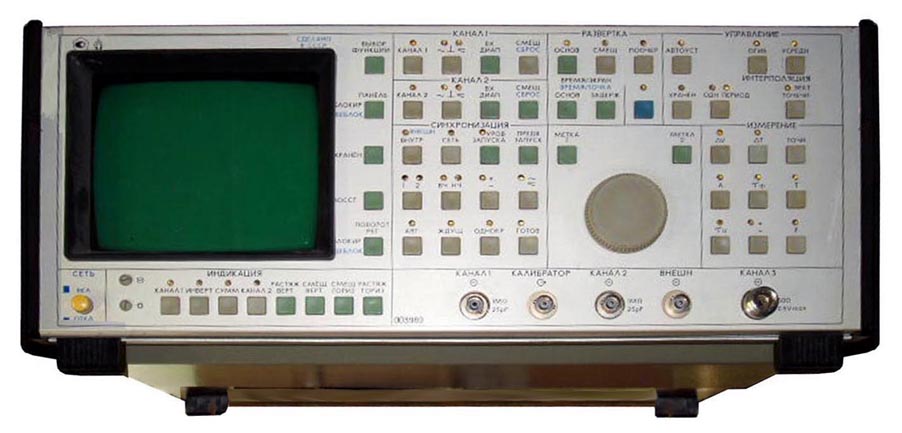

Осциллограф цифровой запоминающий Белвар С9-19
Осциллограф С9-19 предназначен для исследования периодических сигналов в диапазоне частот до 100 МГц и однократных сигналов при максимальной частоте дискретизации 20 МГц.
Подробное описание
Наличие в приборе цифровой памяти обеспечивает запоминание нескольких последовательностей сигналов с последующим вычислением и отображением на экране ЭЛТ в цифровой форме значений амплитудно-временных параметров сигналов. Возможность изменения в широких пределах величины окна индикации и его смещения, наличие режимов опережающего и задержанного запуска автосегментации, импульсной интерполяции и выделения огибающей, а также четыре канала индикации обеспечивают исследование различных видов сигналов.
Все управление, осциллографом и обработка измерительной информации осуществляются блоком контроллера, выполненным на основе микропроцессора серии 580.
В приборе реализованы режимы работы: диалоговый, автотестирования и диагностики неисправности основных узлов, что упрощает его эксплуатацию.
Технические характеристики С9-19
|
Параметры
|
Значения
|
|
|
Количество каналов
|
Основных
|
2
|
|
Дополнительных (50 Ом)
|
1
|
|
|
Полоса пропускания
|
0 … 100 МГц
|
|
|
Экран
|
120 × 100 мм
|
|
|
АЦП
|
Частота дискретизации
|
20 МГц
|
|
Разрядность
|
8 бит
|
|
|
Установка размеров изображения
|
автоматическая
|
|
|
Измерения параметров сигнала
|
автоматические
|
|
|
Диапазон коэффициентов отклонения
|
Каналы 1 и 2
|
2 мВ … 100 В
|
|
Канал 3
|
2 мВ … 0.2 В
|
|
|
Коэффициенты развертки
|
20 нс/дел … 20 с/дел
|
|
|
Входной импеданс
|
Сопротивление
|
1 МОм
|
|
Емкость
|
25 пФ
|
|
|
Емкость памяти
|
512 байт на канал
|
|
|
Внешние интерфейсы
|
КОП
|
|
|
Габаритные размеры
|
195 × 448 × 467 мм
|
|
|
Масса
|
не более 21.5 кг
|
|
