Подробное описание

CC2520 предоставляет расширенную аппаратную поддержку для обработки пакетов, буферизации данных, шифрования и аутентификации данных, оценки уровня зашумленности канала, индикации уровня радиосигнала и временной информации о пакетах.

Набор включает в себя большое количество оборудования, что позволяет работать с трансиверами СС2520 как непосредственно, так и в составе связки СС2520+MSP430.

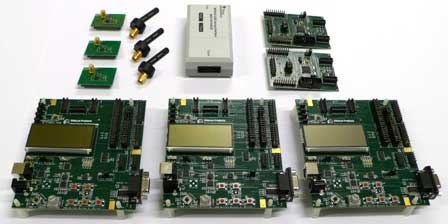

В состав набора входит: 3 отладочных платы SmartRF05EB с ЖК дисплеем, 3 оценочных модуля CC2520EM, 3 антенны, 2 микроконтроллерных модуля CCMSP-EM430F2618, программатор-отладчик MSP-FET430UIF, 3 кабеля USB.

Модули CCMSP-EM430F2618 выполнены на базе микроконтроллера MSP430F2618 и могут быть подключены к отладочной плате SmartRF05EB, дают доступ к пользовательскому интерфейсу данной отладочной платы. Любой оценочный модуль на базе маломощного трансивера может быть подключен к CCMSP-EM430F2618.

Отличительные особенности:

• 3 отладочных плат SmartRF05EB:
  • установлен USB микроконтроллер СС2511F32 со встроенным трансивером 2.4 ГГц;
  • предустановленный USB загрузчик;
  • установлена дополнительная Flas-память 128 КБайт с интерфейсом SPI;
  • коннектор и интерфейс для отладки системы на кристалле;
  • интерфейс USB;
  • интерфейс и драйвер RS232;
  • установлены коннекторы для подключения оценочных модулей;
  • линии ввода/вывода и сигнальные линии коннекторов для подключения оценочных модулей доступны также на дополнительных разъемах;
  • установлен 3 строчный ЖК дисплей;
  • пользовательские кнопки, джойстик, потенциометр, пользовательские светодиоды;
  • доступ ко всей периферии платы посредством USB интерфейса;
  • переключатель режимов работы;
  • возможность питания платы от USB, батарей, от внешнего источника питания;
• 3 оценочных модуля CC2520EM:
  • установлен трансивер СС2520:
    • высокая стойкость к помехам на соседнем канале;
    • отличный энергетический потенциал радиоканала -103 дБ;
    • расширенный температурный диапазон -40... +125°С;
    • аппаратная поддержка функций IEEE 802.15.4 / MAC;
    • режим совместимости интерфейса с СС2420;
    • модуль аппаратного кодирования AES-128;
    • позволяет создавать индустриальные решения в диапазоне 2.4 ГГц;
    • способность работы в окружении устройств Bluetooth и Wifi;
    • аппаратные блоки снижают нагрузку на внешний микроконтроллер;
  • разъем SMA для подключения внешней антенны;
  • smd-коннекторы для подключения к отладочной плате.
• 2 микроконтроллерных модуля на базе микроконтроллера MSP430F2618:
  • установлен кварцевый резонатор 32768 Гц, место под установку кварцевого резонатора 6 МГц;
  • все линии ввода/вывода микроконтроллера доступны на разъемах;
  • установлены коннекторы для подключения оценочных модулей на базе маломощных RF трансиверов;
  • коннектор JTAG;
  • возможность конфигурирования режимов SPI и UART интерфейса при помощи переключателей;
• полная программная поддержка для разработки приложений, примеры с исходными текстами, поддержка профилей Smart Energy (Автоматизированная система контроля и учета энергоресурсов) и Home Automation (домашняя автоматизация).

Основные параметры

Комплектация:

1. Отладочная плата SmartRF05EB – 3 шт.
2. Оценочный модуль CC2520EM – 3 шт.
3. Микроконтроллерный модуль CCMSP-EM430F2618 – 2 шт.
4. Программатор-отладчик MSP-FET430UIF.
5. Внешняя антенна – 3 шт.
6. Кабель USB – 3 шт.
7. Документация.

Принципиальаня схема (SmartRF05EB, CCMSP-EM430F2618)

Приницпиальаня схема оценочного модуля CC2520EM
