Отладочный набор Texas Instruments EKT-LM3S2965

Подробное описание

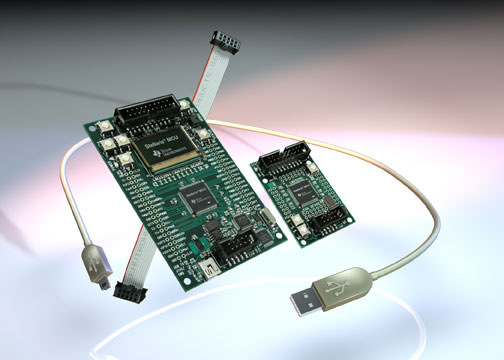

В состав набора входит две платы, которые являются ведущим и ведомым устройствами на шине CAN. Плата ведущего устройства выполнена на базе микроконтроллера LM3S2965 и содержит в себе внутрисхемный интерфейс ICDI для аппаратной отладки не только для встроенного контроллера, но и для других плат с этим ядром. Вторая плата является ведомым устройством на шине CAN и выполнена на базе микроконтроллера LM3S2110, имеет интерфейс ARM JTAG.

Оценочная плата (плата ведущего устройства CAN) снабжена графическим OLED дисплеем с разрешением 128×96 точек, пользовательскими кнопками, интерфейсом JTAG/SWD, интерфейсом USB, а также имеются контактные площадки для установки разъемов для подключения дополнительной периферии к линиям ввода вывода микроконтроллера.

Набор содержит все необходимые кабели, оценочную версию среды разработки и отладки компании Code Red Technologies, документацию и примеры программ, которые помогут при разработке и запуске приложений на основе микроконтроллера Stellaris

Отличительные особенности:

• оценочная плата
  • установлен микроконтроллер Stellaris LM3S2965:
    • 32-битное RISC ядро ARM Cortex-M3, рабочая частота до 50 МГц;
    • интегрированный контроллер вложенных прерываний, 27 каналов прерываний с 8 уровнями приоритета;
    • модуль аппаратного деления и умножения;
    • 256 КБайт Flash-память;
    • 64 КБайт SRAM;
    • четыре 32-битных таймера общего назначения;
    • интегрированный контроллер CAN;
    • два контроллера шины I2C;
    • три полностью программируемых модуля UART (тип 16С550);
    • два контроллера синхронного последовательного интерфейса;
    • два блока ШИМ генератора: 16-битный счетчик, два компаратора;
    • четыре канала 10-битного АЦП;
    • три независимых аналоговых компаратора;
    • до 56 линий ввода/вывода;
    • встроенный LDO регулятор напряжения;
  • полнофункциональная сеть CAN «Network-in-a-box» с типовым примером применения
  • простое включение: кабель USB обеспечивает последовательный обмен, отладку и питание;
  • установлен графический OLED дисплей, разрешение 128×96 точек;
  • свободные линии ввода/вывода доступны на разъемах;
  • интерфейс и 20-выводный разъем для отладки и программирования ARM JTAG;
  • коннектор шины CAN;
  • периферия пользователя: кнопки, светодиоды, переключатели;
• плата ведомого устройства CAN:
  • установлен микроконтроллер LM3S2110:
    • 32-битное ядро ARM Cortex-M3, рабочая частота до 50 МГц;
    • 64 КБайт Flash-память;
    • 16 КБайт SRAM;
    • интегрированный модуль CAN;
    • 32-битный таймер, два 16-битных таймера;
    • контроллеры I2C, SPI;
    • три аналоговых компаратора;
    • до 40 линий ввода/вывода;
  • плата имеет коннектор интерфейса ARM JTAG для подключения к оценочной плате;
  • коннектор шины CAN;
  • питание платы возможно от интерфейса CAN;
  • пользовательская периферия: кнопки, светодиоды;
  • микроконтроллер содержит демонстрационную программу;
  • линии ввода вывода микроконтроллера доступны на разъемах.

Основные параметры

Комплектация:

1. Оценочная плата на базе LM3S2965.
2. Плата ведомого CAN устройства на базе LM3S2110.
3. Кабель USB.
4. Кабель ARM JTAG.
5. Кабель CAN.
6. Диск с ПО компании Code Red Technologies, документацией, руководством по быстрому старту, примерами.

Принципиальная схема оценочной платы и платы ведомого CAN устройства
