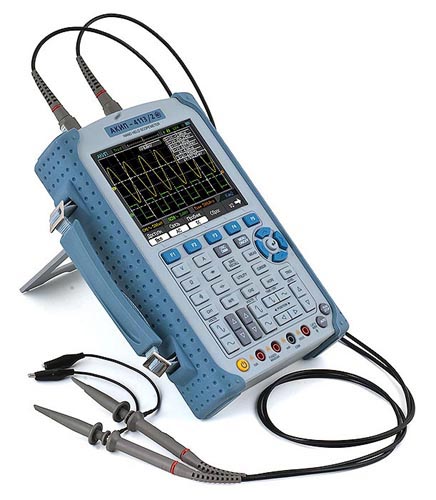

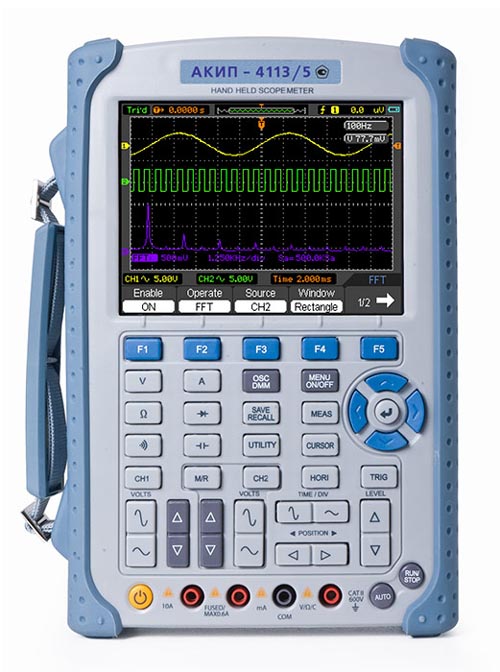

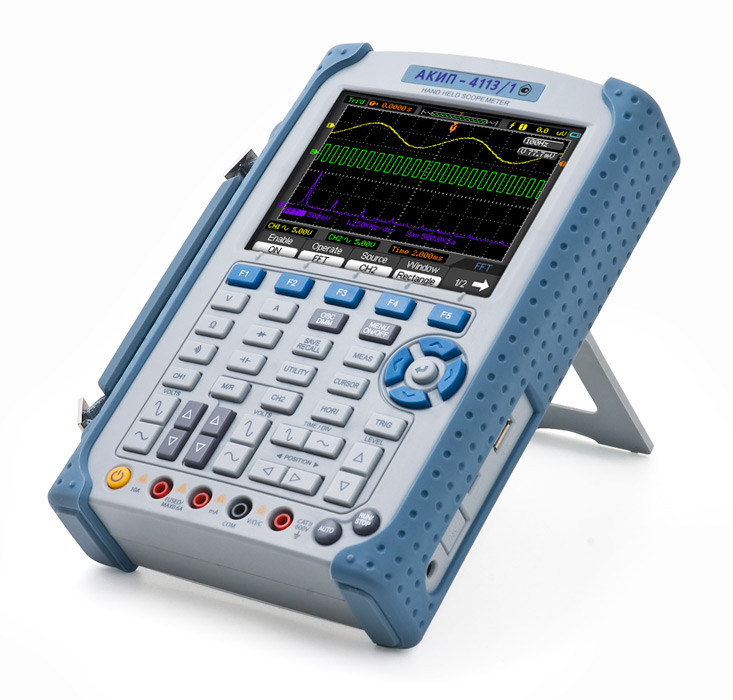

Осциллограф-мультиметр АКИП-4113/1

Характеристики

Параметры

АКИП-4113/1

АКИП-4113/2

АКИП-4113/4

АКИП-4113/5

АКИП-4113/6

Режим осциллографа

Канал
вертикального
отклонения

Полоса пропускания

0 … 60 МГц

0 … 200 МГц

0 … 600 МГц

Коэффициент
отклонения (Коткл.)

10 мВ/дел … 5 В/дел

2 мВ/дел … 10 В/дел

Погрешность
установки Коткл.

 ±1.5%

Время нарастания

< 5.8 нс

< 2.4 нс

< 1.6 нс

Входной импеданс

1 МОм / 15пФ

Максимальное
входное напряжение

400 В (DC + АС пик)

Связь по входу

Открытый, закрытый, «земля»

Канал
горизонтального
отклонения

Коэффициент
развертки (Кразв.)

5 нс/дел…
…1000 с/дел

2 нс/дел…
…1000 с/дел

1 нс/дел…
…1000 с/дел

Погрешность
установки Кразв.

 ±0.005%

Режим работы

Основной, ZOOM окна, самописец (ROL), X-Y

Синхронизация

Источники
синхронизации

Канал 1, Канал 2

Тип синхронизации

По фронту,
по длительности,
попеременная

По фронту, ТВ-синхронизация,
по длительности импульса,
попеременная (для наблюдения
2-х сигналов различной частоты)

Аналого-цифровое
преобразование

Разрядность АЦП

8 бит

Максимальная
частота дискретизации

250 МГц

500 МГц

1 ГГц

2 ГГц

Эквивалентная 50 ГГц (для периодического сигнала)

Объем памяти

16 К на канал (32 К при объединении каналов)

Режим сбора данных

Нормальный, усреднение, самописец (от 100 мс/дел)

Измерения

По вертикали

Пик-пик (Vpp), Ампл.

(Vamp), Макс. (Vmax), Мин (Vmin),
цикл. сред. (Vavg), Верх (Vtop), База (Vbase), средн. (Vmid),
СКЗ (Vrms), цикл. СКЗ (Verms), выброс (Vovr), предвыброс (Vpre)

По горизонтали

Частота, Период, Нараст., Срез, +Скважн., -Скважн., +Длительн.,
-Длительн.; Задержка 1->2 (по фронтам; по срезам)

Курсорные

AU, AT, A1/T (вручную, режим «слежение»)

Режим мультиметра

Постоянное и
переменное
напряжение

Пределы
измерения
напряжений

DC

60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В

АС

60 мВ; 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц)

Разрешение

DC

10 мкВ; 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В

АС

10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ

Входное сопротивление

10 МОм

Погрешность

DC

±1.5% ±1 емр (60 мВ, 600 мВ);
±1%) ±1 емр (6 В, 60 В, 600 В, 800 В)

АС

±2% ±3 емр (60 мВ, 600 мВ);
±1% ±3 емр (6 В, 60 В, 600 В)

Постоянный и
переменный ток

Предел измерений

60 мА, 600 мА, 10 А

Разрешение

10 мкА, 100 мкА, 1 мА, 10 мА

Диапазон частот

30 … 400 Гц

Погрешность
измерения

DC

±1.5% ±1 емр (60, 600 мА),
±2% ±3 емр (10 А)

АС

±2% ±3 емр (60 мА),
±2.5% ±1 емр (600 мА),
±3% ±3 емр (10 А)

Сопротивление

Предел измерений

600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм

Разрешение

0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм

Погрешность

 ±1% ±1 емр (600 Ом … 6 МОм);
±2% ±3 емр (60 МОм)

Емкость

Предел измерений

40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ

Разрешение

10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Погрешность

±3% ±10 емр (40 нФ; 400 нФ; 4 мкФ);
±7% ±10 емр (40 мкФ, 400 мкФ)

Минимальное
измеряемое
значение емкости

5 нФ

Дополнительные
возможности

Интерфейс

USB 2.0 для сохранения данных и дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ, инверсия

Документирование

Запись и воспроизведение до 1000 кадров

Сохранение данных

Запись формы сигнала в стандартах Bmp, CSV

Допусковый контроль

Проверка по шаблону (по маске): Годен/ Негоден

Общие данные

Память

15 осциллограмм /15 профилей

ЖК дисплей

Диагональ 14.5 см, QVGA (320 × 240);
мультиметр: максимальное индицируемое число – 6000

Интерфейс

USB 2.0, LAN

Универсальное питание

–220 В/ 50 Гц; <-> 8.5 В постоянное 1.5 А
(зарядное устройство/адаптер);
аккумуляторная батарея: Li-Ion 7.4 В / 3500 А·ч
(до 6 ч автономной работы)

Условия эксплуатации

0 … 40°C; относительная влажность не более 75%

Габаритные размеры

245 × 163 × 52 мм

Масса

1.2 кг (с аккумулятором)

Комплект поставки

Щупы мультиметра (2 шт.), пробники осциллографа (2 шт.),
кабель USB, адаптер питания 220 В, сумка,
программное обеспечение ( Windows 2000; XP, Vista)
