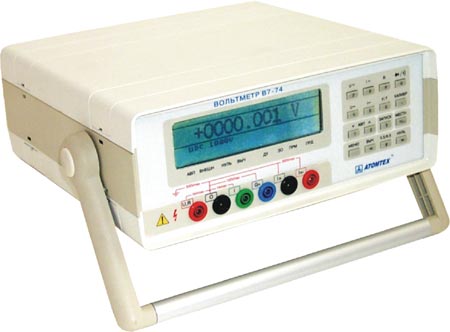

Измерение напряжения постоянного тока (UDC)
|
|
Предел
|
Разрешение
5½
|
Разрешение
6½
|
Входной
импеданс
|
Основная погрешность
измерения
± (% от Ux + % от Uк)
24 ч
|
Основная погрешность
измерения
± (% от Ux + % от Uк)
12 мес
|
|
100 мВ
|
1 мкВ
|
0,1 мкВ
|
>10 ГОм
|
0.0025+0.0005
|
0.0040+0.0005
|
|
1 В
|
10 мкВ
|
1 мкВ
|
>10 ГОм
|
0.0020+0.0005
|
0.0035+0.0005
|
|
10 В
|
100 мкВ
|
10 мкВ
|
>10 ГОм
|
0.0015+0.0005
|
0.0030+0.0005
|
|
100 В
|
1 мВ
|
100 мкВ
|
10 МОм
|
0.0025+0.0005
|
0.0040+0.0005
|
|
1000 В
|
10 мВ
|
1 мВ
|
10 МОм
|
0.0025+0.0005
|
0.0040+0.0005
|
|
Ux – значение измеряемого напряжения
Uк – конечное значение диапазона
|
| |
|
Время интегрирования
|
40 мс (5½ разрядов),
280 мс (6½ разрядов)
|
|
Подавление помех нормального вида
|
>70 дБ для 50 Гц
|
|
Подавление помех общего вида
|
>140 дБ для постоянного тока
|
|
|
Измерение напряжения переменного тока
|
|
Диапазон
частот
|
Основная погрешность измерения ± (% от Ux + % от Uк)
на пределе (с разрешением)
|
|
100 мВ
(1 мкВ)
|
1 В
(10 мкВ)
|
10 В
(100 мкВ)
|
100 В
(1 мВ)
|
700 В
(10 мВ)
|
|
3 … 10 Гц
|
–
|
0.80+0.04
|
0.80+0.04
|
0.80+0.04
|
0.80+0.06
|
|
10 … 20 Гц
|
0.06+0.05
|
0.06+0.04
|
0.06+0.04
|
0.06+0.04
|
0.06+0.06
|
|
20 … 60 Гц
|
0.06+0.05
|
0.06+0.04
|
0.06+0.04
|
0.06+0.04
|
0.06+0.06
|
|
0.06 … 1 кГц
|
0.06+0.05
|
0.06+0.04
|
0.06+0.04
|
0.06+0.04
|
0.06+0.06
|
|
1 … 20 кГц
|
0.06+0.05
|
0.06+0.04
|
0.06+0.04
|
0.06+0.04
|
0.40+0.10
|
|
20 … 50 кГц
|
0.12+0.06
|
0.12+0.06
|
0.12+0.06
|
0.12+0.06
|
0.40+0.10
|
|
50 … 100 кГц
|
0.70+0.08
|
0.60+0.08
|
0.60+0.08
|
0.60+0.08
|
0.60+0.12
|
|
100 … 500 кГц
|
2.50+0.50
|
2.50+0.50
|
2.50+0.50
|
2.50+0.50
|
–
|
|
0.5 … 1 МГц
|
8.0+2.0
|
8.0+2.0
|
8.0+2.0
|
–
|
–
|
| |
|
Время интегрирования
|
40 мс
|
|
Подавление помех общего вида
(при сопротивлении небаланса 1 кОм)
|
>60 дБ для 50 Гц
|
|
Входной импеданс
|
сопротивление 1 МОм,
емкость < 50 пФ
|
|
|
Измерение силы постоянного тока (IDC)
|
|
Предел
|
Разрешение
5½
|
Разрешение
6½
|
Сопротивление
шунта
|
Основная погрешность
измерения
± (% от Ix + % от Iк)
24 ч
|
Основная погрешность
измерения
± (% от Ix + % от Iк)
12 мес
|
|
10 мА
|
100 нА
|
10 нА
|
10 Ом
|
0.020+0.005
|
0.040+0.005
|
|
100 мА
|
1 мкА
|
100 нА
|
1 Ом
|
0.020+0.005
|
0.040+0.005
|
|
1 А
|
10 мкА
|
1 мкА
|
0.1 Ом
|
0.020+0.005
|
0.025+0.005
|
|
Ix - значение измеряемого тока
Iк - конечное значение диапазона
|
| |
|
Время интегрирования
|
40 мс (5½ разрядов),
280 мс (6½ разрядов)
|
|
|
Измерение силы переменного тока (IAC)
|
|
Предел
|
Разрешение
5½
|
Сопротивление шунта
|
Основная погрешность
измерения
± (% от Ix + % от Iк)
0.01 … 1 кГц
|
Основная погрешность
измерения
± (% от Ix + % от Iк)
1 … 5 кГц
|
|
10 мА
|
100 нА
|
10 Ом
|
0.010+0.05
|
0.010+0.05
|
|
100 мА
|
1 мкА
|
1 Ом
|
0.010+0.05
|
0.60+0.05
|
|
1 А
|
10 мкА
|
0.1 Ом
|
0.010+0.05
|
0.010+0.05
|
| |
|
Время интегрирования
|
40 мс
|
|
| |
|
Измерение сопротивления постоянному току (R)
|
|
Предел
|
Разрешение
5½
|
Разрешение
6½
|
Измерительный
ток
|
Основная погрешность
измерения
± (% от Rx + % от Rк)
24 ч
|
Основная погрешность
измерения
± (% от Rx + % от Rк)
12 мес
|
|
100 Ом
|
1 мОм
|
0.1 мОм
|
1 мА
|
0.0030+0.0010
|
0.0060+0.0010
|
|
1 кОм
|
10 мОм
|
1 мОм
|
1 мА
|
0.0030+0.0005
|
0.0050+0.0005
|
|
10 кОм
|
0,1 Ом
|
10 мОм
|
1 мА
|
0.0030+0.0005
|
0.0050+0.0005
|
|
100 кОм
|
1 Ом
|
0.1 Ом
|
0.1 мА
|
0.0030+0.0005
|
0.0050+0.0005
|
|
1 МОм
|
10 Ом
|
1 Ом
|
0.01 мА
|
0.0050+0.0005
|
0.0100+0.0005
|
|
100 кОм
|
1 Ом
|
0.1 Ом
|
0.1 мА
|
0.0030+0.0005
|
0.0050+0.0005
|
|
10 МОм 3)
|
100 Ом
|
10 Ом
|
0.1 мА
|
0.0100+0.0010
|
0.0200+0.0010
|
|
Rx - значение измеряемого сопротивления
Rк - конечное значение диапазона
|
| |
|
Время интегрирования
|
40 мс (5½ разрядов),
280 мс (6½ разрядов)
|
|
Схема включения измеряемого
сопротивления
|
2-х, 4-х проводная на пределе 100 Ом, 1, 10, 100 кОм, 1 МОм
2-х проводная на пределе 10 МОм
|
|
Напряжение на измеряемом
сопротивлении
|
< 24 В
|
|
Защита измерительного входа
|
до ±300 В
|
|
| |
|
Измерение частоты (F)
|
|
Предел
|
Разрешение
|
Диапазон входного
напряжения
|
Основная погрешность
измерения
± (% от Fx)
|
|
10 Гц
|
0.0001 Гц
|
100 мВ … 700 В
|
0.10
|
|
100 Гц
|
0.001 Гц
|
100 мВ … 700 В
|
0.05
|
|
1 кГц
|
0.00001 кГц
|
100 мВ … 700 В
|
0.01
|
|
10 кГц
|
0.0001 кГц
|
100 мВ … 700 В
|
0.01
|
|
100 кГц
|
0.001 кГц
|
100 мВ … 100 В
|
0.01
|
|
1 МГц
|
0.00001 кГц
|
100 мВ … 100 В
|
0.01
|
|
Fx – значение измеряемой частоты
|
| |
|
Быстродействие
|
120 мс
|
|
Входной импеданс
|
сопротивление 1 МОм,
емкость < 50 пФ
|
|
| |
|
Измерение периода (T)
|
|
Предел
|
Разрешение
|
Диапазон входного
напряжения
|
Основная погрешность
измерения
± (% от Tx)
|
|
10 мкс
|
0.0001 мкс
|
100 мВ … 700 В
|
0.10
|
|
100 мкс
|
0.001 мкс
|
100 мВ … 700 В
|
0.05
|
|
1 мс
|
0.00001 кГц
|
100 мВ … 700 В
|
0.01
|
|
10 мс
|
0.0001 кГц
|
100 мВ … 700 В
|
0.01
|
|
100 мс
|
0.001 кГц
|
100 мВ … 100 В
|
0.01
|
|
1 с
|
0.00001 кГц
|
100 мВ … 100 В
|
0.01
|
|
Tx – значение измеряемого периода
|
| |
|
Быстродействие
|
120 мс
|
|
Входной импеданс
|
сопротивление 1 МОм,
емкость < 50 пФ
|
|
| |
|
Воспроизведение силы постоянного тока
|
|
Диапазон
|
Разрешение
|
Основная погрешность
воспроизведения
± (% от Iв + % от Iк)
|
|
0 …24 мА
|
0.001 мА
|
0.05+0.03
|
|
0 …20 мА
|
0.001 мА
|
0.05+0.03
|
|
4 …20 мА
|
0.001 мА
|
0.05+0.03
|
|
Iв – значение воспроизводимого тока
Iк – конечное значение диапазона
|
|
| |
|
Воспроизведение напряжения постоянного тока
|
|
Диапазон
|
Разрешение
|
Основная погрешность
воспроизведения
± (% от Uв + % от Uк)
|
|
± (0 … 10) В
|
0.001 В
|
0.05+0.03
|
|
Uв – значение воспроизводимого напряжения
Uк – конечное значение диапазона
|
| |
|
Сопротивление нагрузки
|
>2 кОм
|
|
| |
|
Интерфейсные функции
|
|
КОП (IEEE 488.2)
|
Функции: И5, П4, СИ1, СП1, З1, ДМ1, СБ1, ЗП1, ОП0, К0
Программная установка адреса устройства в системе
|
|
“Стык С2” (RS-232C)
|
Цепи: 102, 103, 104, 106, 107, 108.2, 109
Передача (прием) данных на скорости:75, 150, 300, 600, 1200, 4800, 9600 бит/с
Выбор режима четности и числа стоп бит
|
|
Язык программирования
|
SCPI “Standard Commands for Programmable Instruments”
|
|
|
Дополнительные возможности
|
|
Язык сообщений
|
Русский, Английский
|
|
Программы обработки
|
Сложение, умножение, деление, отношение в дБ,
дрейф, допуск, статистика, экстремум
|
|
Тестирование
|
p-n перехода и стабилитронов
|
|
Аналоговый выход
|
По напряжению
|
|
Хранение результатов
|
500 измерений
|
|
Запуск измерения
|
Внутренний, внешний
|
|
Формирование сигналов
|
“КОНЕЦ ИЗМЕРЕНИЯ”, “АВАРИЯ”
|
|
“Прозвонка” цепей
|
Высокий тон (< 1 Ом), низкий тон (1 … 10 Ом)
|
|
| |
|
Эксплуатационные характеристики
|
|
Рабочие условия
|
температура
|
5 … 40 °С
|
|
влажность
|
не более 90 % при 25 °С
|
|
давление
|
84 … 106,7 кПа
|
|
Транспортирование
|
–20 … +40 °С
|
|
Питание
|
сеть 220 В, 50 Гц
|
|
Потребляемая мощность
|
20 ВА
|
|
Габариты (W × H × D)
|
294 × 112.5 × 250 мм
|
|
Вес
|
3.7 кг (без принадлежностей)
|
|
Комплектность
|
кабель сетевой, кабель КОП, принадлежности для измерений
|
|
