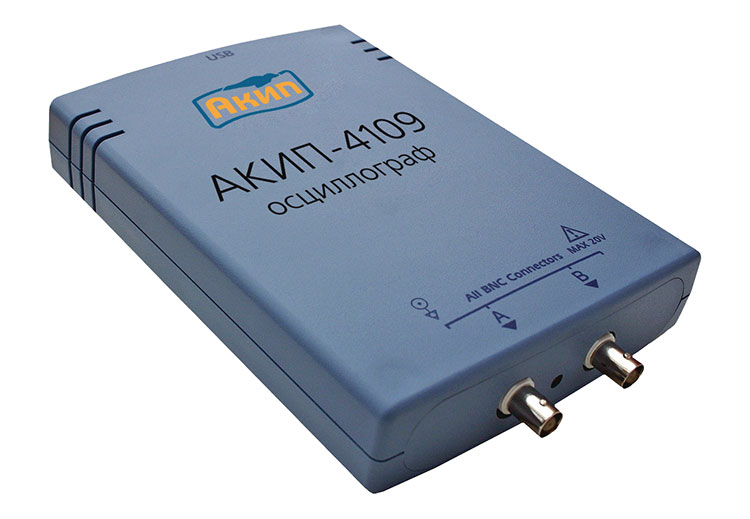

USB осциллограф АКИП-4109

Характеристики

Параметры

Значения

АКИП-4109

АКИП-4109/1

АКИП-4109/2

Канал
вертикального
отклонения

Полоса пропускания (–3 дБ)

10 МГц

5 МГц

Число каналов

2

4

4 (диффер.)

Коэффициент
отклонения (Коткл.)

20 мВ/дел. …20 В/дел.

100 мВ/дел. …
…400 В/дел.

Погрешность установки Коткл.

±1 %

Время нарастания, не более

35 нс

70 нс

Входное сопротивление

1 МОм (± 2 %) / (20 ±3) пФ

10 МОм / 12 пФ

Максимальное
входное напряжение

100 В пик

400 В пик

Канал
горизонтального
отклонения

Коэффициент
развертки (Кразв.)

500 нс…50 с/дел.

500 нс…
…100 с/дел.

Погрешность установки Кразв.

±100 ppm (±0.01 %)

±50 ppm (±0.005 %)

Режимы работы

Основной, окно, ZOOM окна, X-Y

Синхронизация

Источники синхросигнала

Канал А(В,С или D)

Расширенный
запуск развертки

Фронт, пороговый (гистерезис), по длительности,
по интервалу, отложенная, окно, логические условия

Режим запуска

Авто, ждущий, однократный, без синхронизации,
с сохранением профиля

Аналого-цифровое
преобразование

Разрешение по вертикали

12 бит

Максимальная
частота
дискретизации
(однократный
сигнал)

1 канал

20 МГц

20 МГц

2 канала

10 МГц

10 МГц

3 и 4 канала

—

5 МГц

Частота дискретизации
(цифровой самописец)

1 кГц

Максимальная
длина записи

1 канал

512 К

512 К

2 канала

256 К

256 К

3 и 4 канала

—

128 К

Внутренний буфер

0…1000 осциллограмм (запись и воспроизведение)

Режимы сбора данных

Выборка; усреднение; послесвечение;
цифровой самописец

Курсорные
измерения

Функции

∆U; ∆Т; 1/∆Т

Автоматические
измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное,
«высокий» уровень, «низкий» уровень, среднее,
среднеквадратическое,
выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада;
+/-ширина импульса. +/-скважность, задержка

Анализатор
спектра

Диапазон входных частот

0…10 МГц

0…5 МГц

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское,
Блэкмана, фон Хана, Хэмминга,
с плоской вершиной, Блэкмана-Харриса
