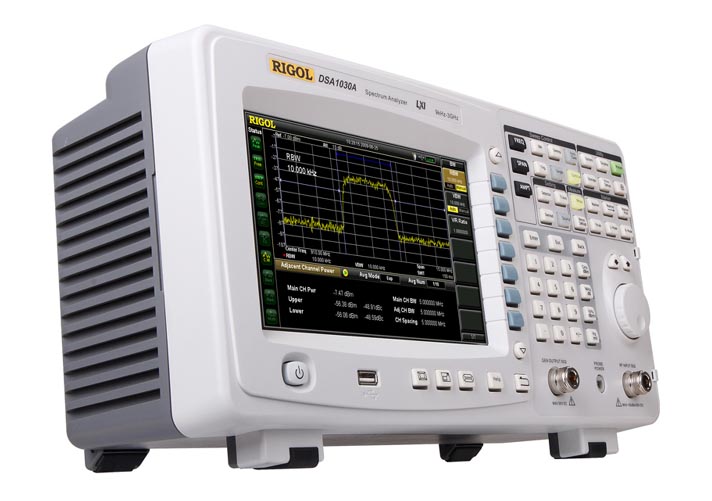

Анализатор спектра Rigol DSA1030A

Параметр

Значение

DSA1020A

DSA1030A

Частота

Частота

Диапазон частот

9 кГц…2 ГГц

9 кГц…3 ГГц

Разрешение

1 Гц

Внутренний
опорный генератор

Опорный генератор

10 МГц

Старение

<3 ppm/год

Температурный дрейф
(20 °C…30 °C)

<3 ppm

Точность отсчета
частоты

Разрешение маркера

[полоса обзора] /
/ [число точек развертки – 1]

Погрешность
положения маркера

±([индицируемая частота] ×
× [нестабильность опорной частоты+1%] ×
× [полоса обзора + 10%] ×
× [разрешение по частоте +
+ разрешение маркера])

Маркер частотомера

Разрешение

1 Гц, 10 Гц, 100 Гц, 1 кГц

Погрешность

±([индицируемая частота] ×
× [нестабильность опорной частоты] +
+ [разрешение счетчика])

Полоса обзора

Диапазон

0 Гц, 100 Гц…2 ГГц

0 Гц, 100 Гц…3 ГГц

Погрешность

±[полоса обзора] /
/ [число точек развертки – 1]

Фазовые шумы SSB

Плотность
фазовых шумов

10 кГц

< –88 dBc/Гц (тип.)

100 кГц

< –100 dBc/ Гц (тип.)

1 МГц

< –110 dBc/ Гц (тип.)

Полосы пропускания

Полоса пропускания ПЧ (–3 дБ)

10 Гц…1 МГц, с шагом 1-3-10

Погрешность

< 5% от установленного значения

Коэффициент прямоугольности
фильтра (60 дБ : 3 дБ)

< 5

Полоса пропускания
видеофильтра (–3 дБ)

1 Гц…3 МГц, с шагом 1-3-10

Амплитуда

Диапазон измерений

Диапазон

DANL…+30 dBm

Максимальный
входной сигнал

Постоянное напряжение

50 В

ВЧ сигнал постоянной амплитуды

33 dBm (1 Вт) (аттенюатор ВЧ ≥ 20 дБ)

Предельный уровень

40 dBm (10 Вт)

Средний отображаемый
уровень шума (DANL)

Предусилитель
выключен

100 кГц…10 МГц

< –85 dBm – 3×f(МГц) дБ, тип. –125 dBm

10 МГц…2.5 ГГц

< –127 dBm + 3×(f/ГГц) дБ, тип. –130 dBm

2.5 ГГц…3 ГГц

< –115 dBm

Предусилитель
включен

100 кГц…1 МГц

< –103 dBm

1 МГц…10 МГц

< –103 dBm – 3×f(МГц) дБ, тип. –143 dBm

10 МГц…2.5 ГГц

< –145 dBm + 3×(f/ГГц) дБ, тип. –148 dBm

2.5 ГГц…3 ГГц

< –133 dBm

(Аттенюатор ВЧ 0 дБ, полоса пропускания ПЧ 100 Гц, видеофильтра 10 Гц)

Индикация уровня

Логарифмический масштаб

1 дБ…200 дБ

Линейный масштаб

От 0 до опорного уровня

Точек дисплея

Нормальный режим

601

Полноэкранный

751

Количество сохраняемых спектрограмм

3 + математика

Режимы детектирования

Нормальный, пиковое детектирование,
выборка, RMS, усреднение

Маркерные измерения

Clear Write, удержание MAX,
удержание MIN, среднее,
просмотр, Blank

Единицы измерения

dBm, dBmV, dBpV, пВ, нВ, мВ, В,
пВт, нВт, мВт, Вт

Неравномерность АЧХ
(Аттенюатор ВЧ 10 дБ,
относительно частоты
50 МГц, 20 °C…30 °C)

Предусилитель
выключен

100 кГц…3 ГГц

<0.7 дБ

Предусилитель
включен

1 МГц…3 ГГц

<1.0 дБ

Аттенюатор ВЧ

Диапазон установок

0…50 дБ, шаг 1 дБ

Погрешность
(fнесущ. = 50 МГц, относит.
уровня 10 дБ, 20 °C…30 °C)

< 0.3 + 0.01 × [значение
аттенюатора ВЧ] дБ

Абсолютная
погрешность амплитуды

Погрешность

±0.4 дБ

(fнесущ. = 50 МГц, пиковый детектор и предусилитель выключены,
аттенюатор ВЧ 10 дБ, уровень на входе –10 dBm, 20 °C…30 °C)

Опорный уровень

Диапазон

–100 dBm … +30 dBm, шаг 1 дБ

Разрешение

Логариф. шкала

0.01 дБ

Линейная шкала

4 цифры

Погрешность

<0.1 дБ от установленного значения

Погрешность
измерения уровня

Погрешность измерения уровня

<1.0 дБ от установленного значения

(Доверительный уровень 95%, с/ш > 20 дБ, полоса пропускания ПЧ и видеофильтра – 1 кГц,
предусилитель выключен, 10 МГц < fнесущ. < 3 ГГц, 20 °C…30 °C)

ВЧ вход
(аттенюатор ВЧ 10 дБ)

КСВН

100 кГц… 10 МГц

<1.8

10 МГц…2.5 ГГц

<1.5

2.5 ГГц…3 ГГц

<1.8

Интермодуляционные
искажения

Гармонические искажения
второго порядка

+35 dBm

Интермодуляционные искажения
третьего порядка (Fнесущ. > 30 МГц)

+7 dBm

Избирательность
по побочным каналам

На частоте зеркального канала

< –60 dBc

На промежуточной частоте

< –60 dBc

Уровень внутренних гармоник

< –88 dBm тип.

Уровень прочих гармоник

< –60 dBc

Гармоники входного канала

< –60 dBc тип. (уровень на
смесителе –30 dBm)

Развертка

Скорость развертки

Полоса обзора
100 Гц…3 ГГц

10 мс…3000 с

Полоса обзора 0 Гц

20 мкс…3000 с

Погрешность скорости развертки

Полоса обзора
100 Гц…3 ГГц

5% от установленного значения

Полоса обзора 0 Гц

0.5% от установленного значения

Режимы качания

Непрерывный, однократный

Запуск

Источники запуска

Свободный, видео, внешний

Уровень внешнего запуска

5 В TTL

Трекинг-
генератор

Выход
трекинг-генератора

Диапазон частот

10 МГц…2 ГГц
(с опцией
DSA1020-TG2)

10 МГц…3 ГГц
(с опцией
DSA1020-TG3)

Выходной уровень

–20 dBm…0 dBm, шаг 1 дБ

Неравномерность АЧХ
(относительно 50 МГц)

±3 дБ

Входы и
выходы

Вход
измеряемого сигнала

Импеданс

50 Ом

Разъем

N тип, гнездо

Выход
трекинг-генератора

Импеданс

50 Ом

Разъем

N тип, гнездо

Питание щупа

Напряжение / ток

+ 15 В, <10% / 150 мА
–12.6 В, <10% / 150 мА

Опорный сигнал
10 МГц

Разъем

BNC, гнездо

Амплитуда опорного сигнала 10 МГц

0 dBm…10 dBm

Уровень запуска

5 В TTL
