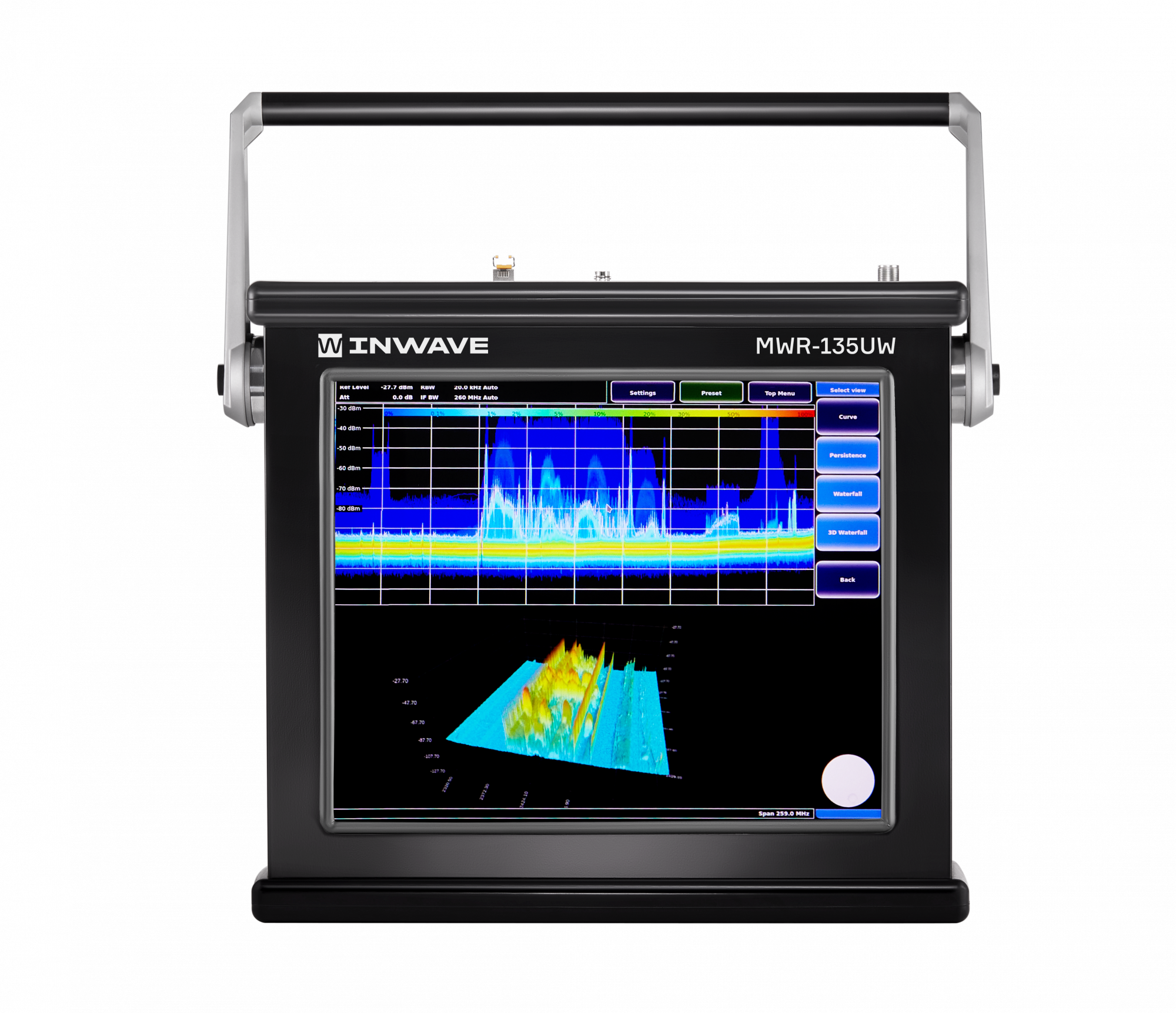

Радиоприемное устройство измерительное Микроволновая Электроника MWR-135UW
| Производитель | Микроволновая Электроника |
| Модель | MWR-135UW |
Измерительный приемник высшего класса
Цены
Подробное описание
Для измерительного приемника MWR-135UW доступна опция анализатора спектра реального времени.
Анализ спектра реального времени обеспечивает ряд преимуществ, в частности:
- возможность регистрировать все сигналы, подаваемые на вход прибора, включая импульсные сигналы короткой (нс) длительности;
- более высокая скорость сканирования (при наличии опции увеличенной скорости перестройки частоты);
- возможность измерения спектра сигналов, изменяющихся во времени быстрее, чем время прохода по диапазону анализатора спектра последовательного действия.
Особенности:

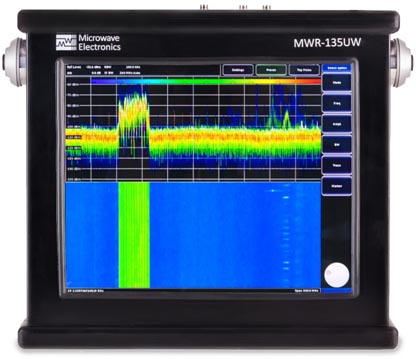

- 17” графический сенсорный дисплей для подробного исследования сигналов.
- Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.).
- Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей.
Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки.
- РПУ содержит плату цифровой обработки сигналов на базе ПЛИС последнего поколения Kintex-7, имеет встроенную DDR-память объемом 2 Гб. Вычислительные мощности платы ЦОС обеспечивают следующие возможности:
- Анализ спектра в реальном времени в полосе 260 МГц
- Минимальная полоса разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
- Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
- Программирование ПЛИС доступно пользователю (Kintex-7)
- Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема
| Характеристика | Значение* |
|---|---|
| Диапазон рабочих частот | 8 кГц – 4 ГГц, 8.5 ГГц, 10 ГГц, 13.5 ГГц (опции) |
| Чувствительность при 25°C | -166 дБм/Гц (-164 дБм/Гц) |
| Избирательность | 90 дБ |
| Динамический диапазон | 153 дБ (148 дБ) |
| Точка компрессии 1дБ по входу, при выключенном входном аттенюаторе | -13 дБм (-16 дБм) |
| Диапазон ослаблений входного аттенюатора | 0 .. 31.5 дБ, шаг 0.5 дБ |
| Коэффициент шума | 8 дБ (10.4 дБ) |
| Уровень фазовых шумов на отстройке 10 кГц от несущей | -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц |
| Скорость сканирования при спектральном разрешении 100 кГц | 47 ГГц/сек |
| Число каналов антенного переключателя | 2 |
| Максимальная полоса приема | 260 МГц |
| Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц | 260 МГц |
| Минимальная полоса разрешения | 0.1 Гц |
| Объем внутренней памяти РПУ | 67108864 отсчетов (2 Гб) |
| Интерфейс вывода данных | 10 Гбит/с Ethernet (SFP+) |
| Формат вывода данных | Вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q) |
*Указаны номинальные и специфицируемые (в скобках) значения.
Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из 10 экземпляров устройств.
Специфицируемые (“не хуже”) значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из 10 экземпляров устройств.
 |

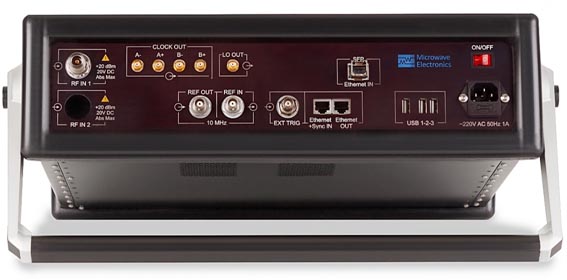

| Внешний вид панели интерфейсов РПУ MWR-135UW. |
Опции радиоприемного устройства измерительного MWR-40/85/100/135UW:
- Диапазон частот 4 ГГц, 8.5 ГГц, 10 ГГц,13.5 ГГц
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-RB Рубидиевый опорный генератор
- MWR-RB-ENH Улучшенный рубидиевый опорный генератор
- MWR-ULPN Ультранизкий фазовый шум (-139дБн/Гц на отстр.10кГцот 1ГГц)
- MWR-YIG ЖИГ фильтр (дополнительный преселектор)
- MWR-SW Антенный переключатель (2 канала)
- MWR-HS Скорость перестройки 850мкс (в базовом варианте 3.1 мс)
- MWR-DDR DDR-память объемом 2Гб с максимальной полосой записи 130 МГц
- MWR-DDR+DDR-память объемом 2Гб с максимальной полосой записи 260 МГц
- MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWR-SFP Удаленное управление, скорость интерфейса 1 Гбит/с(SFP)
- MWR-SFP+Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
- MWR-RT Анализ спектра в реальном времени
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
- MWR-PN Измерение фазовых шумов
- MWR-EMI Набор ЭМИ фильтров
- MWR-UPR Доступ пользователя к программированию ПЛИС
