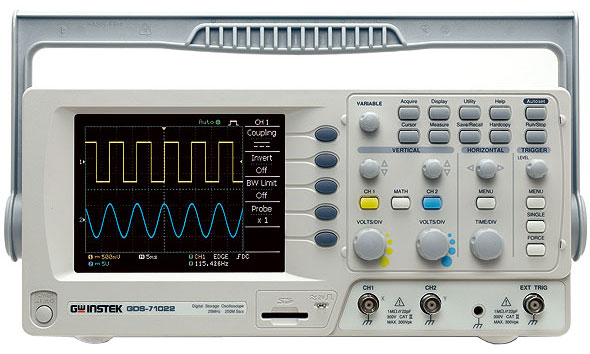

Осциллограф цифровой запоминающий Good Will GDS-71022
| Производитель | Good Will |
| Серия | GDS-71xxx |
| Модель | GDS-71022 |
Основные особенности осциллографов серии GDS-71xxx:
Цены
Осциллограф цифровой запоминающий 2-канальный | |||
| GDS-71022 | 72 107 ₽ | ||
Купить GDS-71022 на РадиоЛоцман.Цены
Подробное описание
- Полоса пропускания 25, 40, 60 и 100 МГц
- Количество каналов 2
- Максимальная частота дискретизации: 250 МГц, эквививалентная 25 ГГц
- Объем памяти 4 Кбайт на канал
- Автоматические и курсорные измерения
- Режимы растяжки, самописца и XY
- Синхронизация по длительности импульса и ТВ
- Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /.../ 256)
- Память: 15 осциллограмм, 15 профилей
- Интерфейсы: USB 2.0 для управления
- Слот SD (Secure Digital) для сохранения данных на карты памяти
- Цветной TFT-дисплей с регулируемой яркостью
Технические характеристики осциллографов серии GDS-71xxx
|
Параметры
|
Значения
|
|||||
|
GDS-71022
|
GDS-71042
|
GDS-71062
|
GDS-71102
|
|||
|
Канал
вертикального отклонения |
Число каналов
|
2
|
2
|
2
|
2
|
|
|
Полоса пропускания (–3 дБ)
|
0…25 МГц
|
0 … 40 МГц
|
0 … 60 МГц
|
0 … 100 МГц
|
||
|
Ограничение полосы пропускания
|
нет
|
до 20 МГц
|
||||
|
Коэффициент отклонения (Kоткл)
|
2 мВ/дел … 5 В/дел (шаг 1-2-5)
|
|||||
|
Погрешность установки Kоткл
|
±3%
|
|||||
|
Время нарастания
|
< 14 нс
|
< 8.75 нс
|
< 5.8 нс
|
< 3.5 нс
|
||
|
Входной импеданс
|
1 МОм (±2%) || 16 пФ
|
|||||
|
Максимальное входное напряжение
|
300 В (DC+AC пик, до 1 кГц)
|
|||||
|
Диапазон
смещения |
при 2…50 мВ/дел
|
±0.4 В
|
||||
|
при 10…500 мВ/дел
|
±4 В
|
|||||
|
при 1…5 В/дел
|
±40 В
|
|||||
|
Режимы работы
|
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
|
|||||
|
Математика
|
+, –; БПФ
|
|||||
|
Канал
горизонтального отклонения |
Коэффициент развертки (Кразв)
|
1 нс/дел … 10 с/дел (шаг 1-2-5)
|
||||
|
самописец 250 мс/дел … 10 с/дел
|
||||||
|
Погрешность установки Кразв
|
±0.01 %
|
|||||
|
Режимы работы
|
Основной, задержанный, ZOOM окна, самописец.
X-Y |
|||||
|
Синхронизация
|
Источники синхросигнала
|
Канал 1, канал 2, сеть, внешний
|
||||
|
Режимы запуска развертки
|
Автоколебательный, ждущий, однократный,
ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс … 10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) |
|||||
|
Связь входа синхронизации
|
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
|||||
|
Чувствительность
синхронизации |
0…25 МГц:
|
0.5 деления или 5 мВ
|
||||
|
25 МГц…60/100:
|
1.5 деление или 15 мВ
|
|||||
|
Аналого-цифровое
преобразование |
Разрешение по вертикали
|
8 бит
|
||||
|
Частота дискретизации
|
250 МГц (обеспечивает наблюдение однократных сигналов
с полосой спектра до 25 МГц без интерполяции) |
|||||
|
Эквивалентная частота дискретизации
|
25 ГГц
|
|||||
|
Длина записи
|
4 кБ
|
|||||
|
Пиковый детектор
|
10 нс
|
|||||
|
Режимы работы
|
Выборка, пиковый детектор (> 10 нс); усреднение (2 / … /256)
|
|||||
|
Курсорные
измерения |
Функции
|
ΔU; ΔT; 1/ΔT
|
||||
|
Автоматические
измерения |
Функции по вертикали
|
Uпик-пик; Uампл; Uср.кв.; –U; +U; Uмакс; Uмин.; –сред;
выбросы на вершине и в паузе |
||||
|
Функции по горизонтали
|
f; T; t нарастания; t среза; +τ; –τ; коэффициент заполнения (%)
|
|||||
|
Дополнительные
возможности |
Интерфейс
|
USB, SD (файлы BMP, CSV- сохранение экранов
и SET- профилей) |
||||
|
Автоустановка
|
В/дел, с/дел, параметры синхросигнала
|
|||||
|
Режим X-Y
|
X – кан1: Y – кан2; разность фаз < 3° до 100 кГц
|
|||||
|
Внутренняя память
|
Запись/считывание: 15 осциллограмм; 15 профилей
|
|||||
|
Общие данные
|
ЖК-дисплей
|
Тип
|
Цветной, TFT
|
|||
|
Размер
|
5.6"
|
|||||
|
Разрешение
|
320 × 240 (8 × 10 дел)
|
|||||
|
Напряжение питания
|
100 … 240 В / 48 … 63 Гц (автовыбор)
|
|||||
|
Габаритные размеры
|
140 × 142 × 310 мм
|
|||||
|
Масса
|
2.5 кг
|
|||||
|
Комплект поставки
|
Шнур питания (1), делитель 1:1/1:10 (2)
|
|||||
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | цифровой |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 25 |
Варианты написания:
GDS71022, GDS 71022
