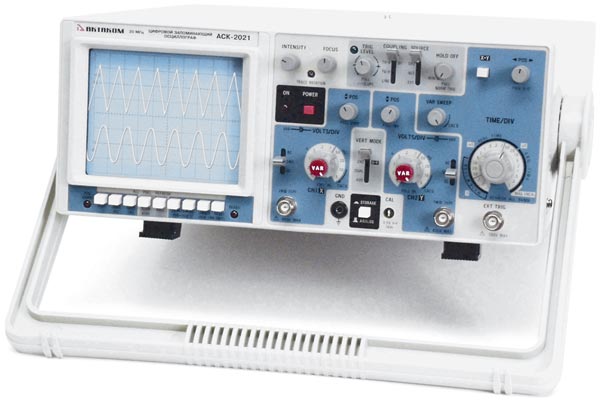

Осциллограф аналогово-цифровой Актаком АСК-2021

Параметры

Значения

АСК-2021

АСК-2031

Вертикальное
отклонение

Число каналов

2

Полоса пропускания

20 МГц

30 МГц

Коэффициент отклонения

5 мВ … 5 В/дел (10 ступеней с шагом 1-2-5)

Масштабирование

Плавное, до 5 крат (1 мВ … 1 В/дел)

Погрешность

±3%

Входной импеданс

1 МОм || 25 пФ

Макс.

амплитуда

400 В (пост.+перем.)

Режимы работы

Канал 1, канал 2, оба канала,
поочередная или прерывистая коммутация, сложение каналов

Горизонтальное
отклонение

Коэффициент развертки

0.1 мкс … 0.5 с/дел (21 ступень с шагом 1-2-5)

Масштабирование

10 крат (до 10 нс/дел)

Погрешность

±3%

Задержка развертки

Регулируемая, до 5 крат от времени развертки

Синхронизация

Режимы

Авто, норм., ТВ

Источник

Канал 1, канал 2, сеть, внешний вход

Вход внешней
синхронизации

1 МОм || 30 пФ

300 В (пост. + перем.)

Режим X-Y

Входы

Чувствительность

5 мВ … 5 В/дел

Полоса пропускания

2 МГц

Сдвиг фазы

Менее 3°

Режим
запоминания

Объем памяти

2 кБ на канал

Частота дискретизации

10 МГц

20 МГц

Вертикальное разрешение

8 бит

Разрешение по горизонтали

2048 точек на 10 дел.

Лупа времени

Растяжка 100 крат

Эквивалентная полоса
пропускания для
повторяющихся сигналов

до 20 МГц

до 30 МГц

Сглаживание точек

Режим линейной интерполяции

Режимы

Самописец, обновление, сохранить все,
сохранить канал 2, предзапись

Цифровой вывод данных

Канал 1, 2, плоттер, RS-232,
выход по напряжению 0.2 В/дел принтер типа EPSON

Общие
характеристики

Размер экрана ЭЛТ

8 × 10 см

Калибратор

Форма сигнала

Прямоугольная

Частота

1 кГц ±10%

Амплитуда

0.5 В ±3%

Питание

220 В, 50/60 Гц

Потребляемая мощность

55 Вт

Масса

8.5 кг

Габаритные размеры

324 × 398 × 132 мм
