Отладочный модуль FTDI VM800C35A-D

Цены

Подробное описание

В состав серии входят как отдельные отладочные модули без дисплея, так и наборы в комплекте с цветным TFT дисплеем. В заводских условиях все модули настроены на работу в качестве ведомого устройства на шине SPI. Модули в наборах дополнительно конфигурируеются под определенный тип дисплея и сенсорного экрана.

Состав серии отладочных модулей:

Графический контроллер серии FT800 «EVE» (Embedded Video Engine) предназначен для управления графическими дисплеями с разрешением до 480×272 точек и дополнительно включает в себя контроллер резистивного сенсорного экрана и аудиоконтроллер со встроенной библиотекой готовых звуковых эффектов.

Отладочный модуль содержит графический контроллер FT800, порт USB, аудио усилитель и миниатюрный динамик, разъем интерфейса SPI/I²C для подключения Host-контроллера, а также схемы регуляторов напряжения для питания контроллера и периферии. Отметим, что порт USB на отладочной плате используется только для питания. Установка основных параметров модуля и режима питания осуществляется при помощи перемычек.

Отладочная плата может подключаться по интерфейсу SPI/I²C к Host-контроллеру с напряжением питания 3.3/5 В.

Программная настройка отладочной платы (графического контроллера) осуществляется при помощи специального приложения с графическим интерфейсом. Для подключения отладочного модуля к ПК потребуется адаптер USB-SPI (например, VA800A-SPI), специализированный кабель или мост USB-UART на микросхеме FT232H.

Всесторонняя программная поддержка компании позволит упростить разработку приложений и графических пользовательских интерфейсов. Пользователям доступны большое количество примеров и демонстрационных приложений, указания по применению, примеры приложений с исходными кодами для Arduino.

Отличительные особенности:

• компактный отладочный модуль на графическом контроллере FT800;
• сконфигурирован для работы с TFT дисплеем с диагональю 3.5';
• поддержка работы с резистивным сенсорным экраном по 4-проводному интерфейсу;
• установлен графический контроллер FT800:
  • технология (Embedded Video Engine) с поддержкой виджетов;
  • интегрирован контроллер 4-проводного резистивного сенсорного интерфейса с поддержкой дополнительных функций;
  • стандартный последовательный интерфейс SPI или I²C для связи с основным процессором или микроконтроллером;
  • встроенный программируемый контроллер прерываний;
  • встроенный осциллятор 12 МГц и ФАПЧ;
  • поддержка дисплеев WQVGA (480×272)  и  QVGA  (320×240) в режимах Data Enable  (DE)  и VSYNC/HSYNC;
  • множество программируемых параметров позволит подключать к контроллеру различные дисплеи;
  • выход ШИМ для управления подсветкой дисплея;
  • встроенный аудиоконтроллер и звуковой синтезатор;
  • низкое энергопотребление и встроенная схема управления питанием;
• схема аудио усилителя и динамик:
• разъем USB для питания отладочной платы;
• разъем внешнего питания;
• схема регуляторов напряжения для питания контроллера и периферии;
• разъем для подключения TFT дисплея;
• модуль цветного 3.5'' TFT дисплея с сенорным экраном;
• разъем интерфейса SPI/I²C для подключения к Host-контроллеру;
• 5 В толлерантные буферы на шине SPI позволяют подключать ведущее устройство с напряжением питания 5 В;
• драйвер подсветки дисплея;
• выбор источника питания с помощью перемычек или переключателя;
• полная программная поддержка:
  • примеры;
  • интерактивные демонстрационные приложения;
  • примеры для Arduino;
  • дополнительные утилиты для графического контроллера.

Основные параметры

Комплектация:

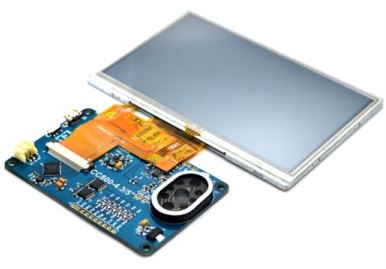

1. Отладочный модуль  VM800C35A-D
2.  Модуль 3.5'' TFT дисплея

Руководство пользователя и принципиальная схема отладочной платы
