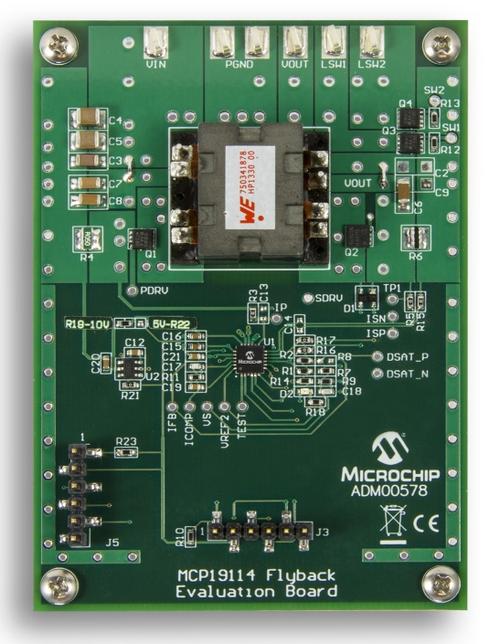

Оценочная плата Microchip ADM00578

Цены

Купить ADM00578 на РадиоЛоцман.Цены — от 14 073 до 556 558 ₽ 9 предложений от 9 поставщиков Программаторы, платы и наборы для разработки Оценочные платы - DC/DC AC/DC Импульсные источники питания
ЧипСити Россия	ADM00578 Microchip	14 073 ₽	Купить
AiPCBA Весь мир	ADM00578 Microchip	14 806 ₽	Купить
Зенер Россия и страны ТС	ADM00578 Microchip	19 514 ₽	Купить
Augswan Весь мир	ADM00578 Microchip	по запросу	Купить

Подробное описание

В комплекте с оценочной платой поставляется соответствующее программное обеспечение для ПК с графическим пользовательским интерфейсом, которое может использоваться для конфигурирования преобразователя и контроля параметров.

Гибридные аналого-цифровые контроллеры преобразователя напряжения объединяют в одном миниатюрном корпусе повышающий ШИМ-контроллер, драйвер управления MOSFET-ключами нижнего плеча, LDO регулятор напряжения и полнофункциональный микроконтроллер. Благодаря своим возможностям они позволят создавать конфигурируемые и высокоэффективные преобразователи напряжения, которые найдут применение в широком спектре приложений потребительской и автомобильной сферы.

Оценочная плата по-умолчанию сконфигурирована в режим регулирования тока на нагрузке и идеально подходит для питания светодиодов. Почти все системные рабочие параметры программируются посредством интегрированного микроконтроллера, а предустановленная прошивка предназначена для совместной работы с графической оболочкой. Интегрированная среда MPLAB X может использоваться для разработки и программирования пользовательского ПО и алгоритмов, что позволяет использовать оценочный модуль в специфических приложениях.

На оценочной плате установлены: разъем внутрисхемного программирования, разъем интерфейса I2C и контрольные точки для замера параметров. Оценочная плата также демонстрирует оптимальную разводку проводников печатной платы, которая снижает влияние  паразитной индуктивности, повышает эффективность и снижает уровень шума.

Отличительные особенности:

• полнофункциональная оценочная плата;
• повышающий синхронный обратноходовой преобразователь напряжения на контроллере MCP19114:
  • высокоэффективный гибридный контроллер управления питанием;
  • высокая скорость работы и отзывчивость на изменение контролируемых параметров, благодаря высокоэффективной аналоговой подсистеме;
  • высокая гибкость конфигурирования, благодаря встроенному микроконтроллеру и цифровому интерфейсу управления;
  • интегрированный 8-разрядный микроконтроллер:
    • Flash-память программ 4 Кбайт;
    • ОЗУ 256 Байт;
  • диапазон рабочего напряжения: 4.5 – 42 В;
  • встроенный аналоговый ШИМ в режиме токового управления;
  • гибкая настройка по интерфейсу I2C: выходное напряжение, частота переключения, «мертвое время» MOSFET ключей и пр.;
  • интегрированные драйверы MOSFET нижнего плеча;
  • минимальное количество внешних компонентов;
  • поддержка пользовательских алгоритмов;
  • линии ввода/вывода общего назначения;
• керамические и сглаживающие конденсаторы на входе уменьшают среднеквадратичное значение пульсаций тока и девиацию входного напряжения, вызванного переходными процессами на нагрузке;
• керамические конденсаторы на выходе снижают пульсации выходного напряжения и обеспечивают накопление энергии, когда в первичной части формируется новый импульс;
• диапазон входного напряжения 8 – 14 В;
• регулируемое выходное напряжение 0 – 50 В;
• максимальный выходной ток 500 мА при надлежащем охлаждении;
• установлены разъемы внутрисхемного программирования и интерфейса I2C;
• контрольные точки для замера основных параметров;
• полная программная поддержка:
• исходный код заводской прошивки;
• ПО с графическим пользовательским интерфейсом для конфигурирования контроллера.

Основные параметры

Комплектация

1. Оценочная плата MCP19114-Flyback Standalone Evaluation Board

Принципиальная схема оценочной платы
