Подробное описание

Данный стартовый набор представляет собой завершенное и готовое к применению решение и является одним из представителей целой платформы средств разработки и отладки -  Lighting Communications Development Platform. В состав набора входит два коммуникационных адаптера интерфейса DMX512A. Для разработки систем освещения с интерфейсом DALI предназначен набор DALI Starter Kit (DV160214-1).

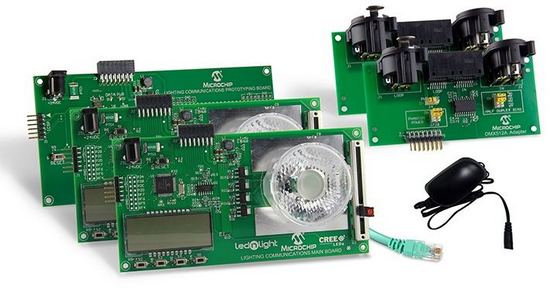

В состав набора входит все необходимое аппаратное и программное обеспечение для реализации всех функций удаленного управления системами освещения, включая: две базовые (коммуникационные) платы (DM160214), плату для прототипирования (AC160214), два коммуникационных адаптера интерфейса DMX512A (AC160214-2), источник питания 9 В и набор соединительных кабелей.

Базовая коммуникационная плата – это высокоинтегрированное решение на микроконтроллере PIC16F1947, который выполняет все основные функции системы: реализует пользовательский интерфейс, обмен данным и управление цветным светодиодом. На плате также имеются: схема обеспечения питания, 4-канальная схема контроля постоянного тока через светодиод, схема обеспечения питанием микроконтроллера и периферии, ЖК индикатор и кнопки для пользовательского интерфейса, потенциометр для регулировки яркости светодиода, разъем для подключения коммуникационного адаптера. Светодиод Cree XLamp MC-E имеющий компактный форм-фактор снабжен коллиматором LEDnLIGHT LLC19N и установлен в специальный патрон, обеспечивающий высокое качество смешения цвета и управление лучом.

Коммуникационный адаптер представляет собой отдельный компактный модуль, выполняющий преобразование логических уровней и гальваническую изоляцию интерфейса DALI. Адаптер подключается к базовой плате или к плате для прототипирования посредством специального разъема.

Плата для прототипирования выполнена в форм-факторе базовой платы, на ней также установлены микроконтроллер PIC16F1947 и разъем для подключения коммуникационного адаптера.

Все необходимое ПО, примеры приложений и бесплатные библиотеки протоколов DALI и DMX512A доступны на сайте компании. Базовая коммуникационная плата, плата для прототипирования и коммуникационные адаптеры доступны для заказа отдельно.

Отличительные особенности:

• полнофункциональный стартовый набор для разработки систем освещения на светодиодах, готовое к применению решение;
• базовая коммуникационная плата:
  • установлен микроконтроллер PIC16F1947, выполняющий все основные функции системы:
    • пользовательский интерфейс;
    • обмен данными;
    • управление светодиодом;
  • контроль постоянного тока для 4 каналов, поддержка функции смешения цвета и управления яркостью RGBW светодиода;
  • потенциометр для управления яркостью;
  • интерфейс универсального коммуникационного адаптера (DALI, DMX512A, и в будущем планируется поддержка других интерфейсов);
  • для протоколов и сети DALI и DMX512A плата может работать в режиме ведущего или ведомого устройства;
  • пользовательский интерфейс: 7-сегментный 6-разрядный ЖК индикатор, 4 кнопки;
  • схема контроля обратного тока светодиода на операционном усилителе MCP6004;
  • схема обеспечения питания микроконтроллера и периферии (5 В);
  • установлен светодиод Cree XLamp MC-E в компактном форм-факторе;
  • установлен LEDnLIGHT коллиматор LLC19N;
  • используется специальный патрон Gaggione для повышения качества смешения цвета и управления лучом;
  • свободные порты микроконтроллера доступны на контактных площадках;
  • интерфейс программирования PICkit;
  • питание от внешнего источника 9 В – 12 В;
• плата для прототипирования:
  • установлен микроконтроллер PIC16F1947;
  • установлен регулятор напряжения 5 В;
  • интерфейс программирования и порт PICkit;
  • разъем для подключения коммуникационного адаптера;
  • все свободные порты микроконтроллера доступны на контактных площадках;
  • большая область для прототипирования;
  • питание от внешнего источника 9 В – 12 В;
• коммуникационный адаптер интерфейса DMX512A:
  • разъемы XLR5 и RJ45 для подключения линии;
  • приемопередатчик DMX512A с гальванической развязкой;
  • возможность выбора режима двухстороннего обмена данными (с помощью перемычки);
  • возможность выбора режима "фантомного" питания;
• полная программная и техническая поддержка:
  • бесплатные библиотеки функций протокола DALI;
  • демонстрационные приложения.

Основные параметры

Комплектация:

1. Две базовые платы
2. Два коммуникационных адаптера интерфейса DMX512A
3. Плата для прототипирования
4. Источник питания 9 В
5. Набор соединительных кабелей

Руководство пользователя и принципиальные схемы плат и модулей стартового набора
