Стартовый набор IAR EXP-STM32L152VB-MM-JL

Подробное описание

Стартовый набор EXP-STM32L152VB-GC  предлагает простой и быстрый путь для изучения микроконтроллеров семейства STM32.

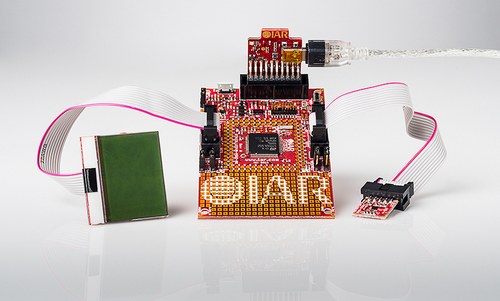

В комплект стартового набора входит оценочная плата STM32L152VB-EXP, модуль магнетометра, модуль монохромного графического ЖК индикатора и JTAG адаптер J-Link Lite USB-JTAG/SWD.

Оценочная плата выполнена в компактном форм-факторе, но, несмотря на это, является достаточно функциональным решением на базе микроконтроллера STM32L152VB. Плата оснащена некоторой периферией и несколькими разъемами: 20-выводным JTAG, компактным 19-выводным разъемом для трассировки, двумя разъемами UEXT/UXT для подключения плат расширения и внешней периферии и разъемом USB. Питание на плату может подаваться от внешнего адаптера JTAG, с разъема трассировки и от интерфейса USB. На плате также имеются область для прототипирования, пользовательская кнопка и кнопка сброса, пользовательские светодиоды и светодиод для индикации питания, а также специальные контрольные точки для измерения потребляемого тока. К этим точкам можно подключить специальный анализатор I-scope компании IAR, с помощью которого разработчик в реальном времени может наблюдать изменение потребление тока и напряжения в интегрированной среде разработки.

Плата поддерживает работу с внутрисхемными отладчиками компании IAR, а также с другими JTAG адаптерами. Доступен для заказа также стартовый набор без JTAG адаптера - EXP-STM32L152VB-MM.

Приобретая стартовый набор пользователи получают лицензию (с ограничением по размеру кода) на IAR Embedded Workbench.

Отличительные особенности:

• полнофункциональная оценочная плата для разработки и отладки приложений;
  • установлен микроконтроллер STM32L152VB:
    • ядро ARM Cortex-M3, рабочая частота до 32 МГц;
    • 128 Кбайт Flash-память, 16 Кбайт ОЗУ;
    • 8 16-разрядных таймеров, часы реального времени;
    • коммуникационные порты: 3×UART, 2×SPI, 2×I²C, USB;
    • 24-канальный 12-разрядный многоканальный АЦП;
    • двухканальный 12-разрядный ЦАП;
    • два аналоговых компаратора;
    • встроенный контроллер ЖК индикатора;
    • до 51 линий ввода/вывода общего назначения;
  • установлены разъемы:
    • стандартный 20-выводный JTAG;
    • 19-выводный для подключения трассировщика (SWD интерфейс);
    • два разъема для подключения плат расширения или внешней периферии;
    • USB;
  • установлены пользовательские кнопки, светодиоды;
  • установлен светодиод  индикатор наличия питания;
  • область для прототипирования;
  • контрольные точки для измерения потребляемого тока;
  • несколько опций питания платы;
  • модуль ЖК индикатора:
    • монохромный графический ЖК индикатор Nokia 3310;
    • подключение к разъему UEXT на оценочной плате;
  • модуль магнетометра:
    • компактный форм-фактор;
    • установлена микросхема 3-осевого магнетометра MAG3110;
    • подключение к разъему UEXT на оценочной плате;
  • JTAG адаптер J-Link Lite USB-JTAG/SWD;
• полная программная поддержка:
  • интегрированная среда разработки IAR Embedded Workbench;
  • лицензия без ограничения времени работы, но с ограничением по размеру кода;
  • примеры приложений;
  • демонстрационное приложение.

Основные параметры

Комплектация:

1. Оценочная плата STM32L152VB-EXP
2. Модуль ЖК индикатора
3. Модуль магнетометра
4. JTAG адаптер J-Link Lite USB-JTAG/SWD
5. Интегрированная среда разработки с ограничением по размеру кода (32 Кбайт)
6. Демонстрационное приложение

Принципиальная схема оценочной платы
