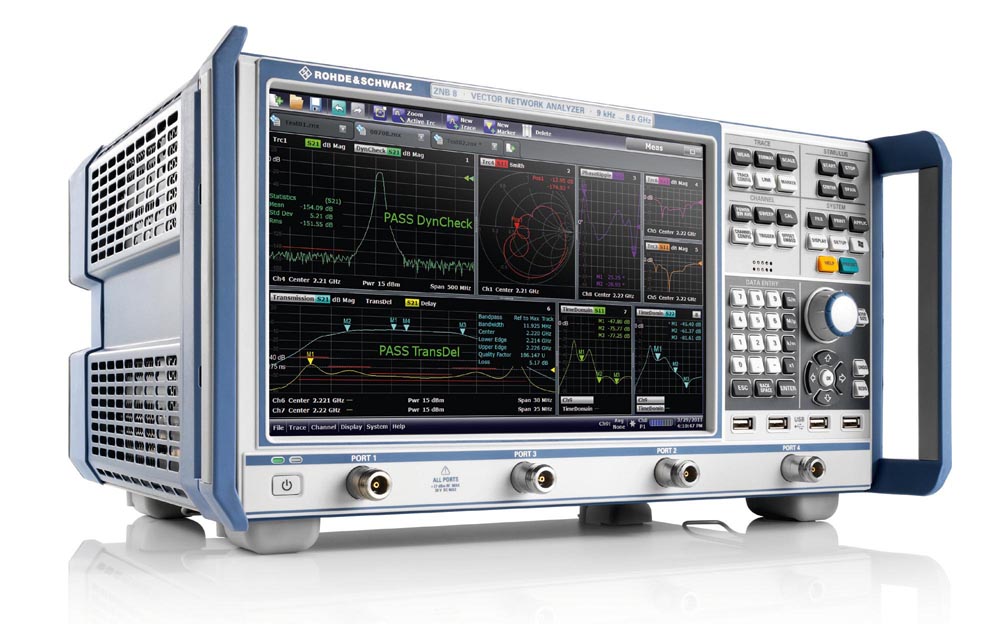

Векторный анализатор цепей Rohde&Schwarz ZNB8
| Производитель | Rohde&Schwarz |
| Серия | ZNB |
| Модель | ZNB8 |
Ключевые факты
Цены
Подробное описание
- Широкий динамический диапазон – до 140 дБ
- Короткое время развертки – 4 мс для 401 точки
- Высокая температурная стабильность – тип.
зн. 0,01 дБ/°C
- Широкий диапазон развертки по мощности – 98 дБ
- Широкий диапазон полосы ПЧ – от 1 Гц до 10 МГц
- Ручная и автоматическая калибровка
- Большой экран 12.1″ с высоким разрешением
- Пользовательский интерфейс реализован с помощью сенсорного экрана
- Два или четыре измерительных порта
- Второй независимый встроенный генератор для 4-портовой модели
Разработано в соответствии с высокими стандартами
- Широкий динамический диапазон позволяет проводить быстрые измерения параметров испытываемых устройств с большим ослаблением
- Великолепные аппаратные характеристики обеспечивают высокую основную точность
- Высокая температурная стабильность позволяет работать с длительными интервалами между калибровками
- Быстрые синтезаторы обеспечивают высокую скорость измерений
Удобный анализ активных и пассивных элементов РЧ трактов
- Быстрое встраивание и удаление для согласования импеданса с помощью виртуальных цепей
- S-параметры смешанного режима для анализа балансного испытываемого устройства
- Расширенные функции анализа обеспечивают удобную интерпретацию кривых
- Измерение характеристик усилителей в широком диапазоне развертки по мощности, с использованием ступенчатых аттенюаторов в приемнике
- Анализ во временной области измерений расстояния до места повреждения (DTF) и настройки фильтров
- Измерения с преобразованием частоты смесителей и усилителей – быстро и просто с двумя независимыми встроенными генераторами.
Анализ цепей становится простым
- Простые и ясные структуры меню повышают эффективность работы с прибором
- Оптимальные настройки экрана для каждой задачи измерения
Простая калибровка – ручная или автоматическая
- Правильный метод калибровки для каждого тестового приложения
- Полная калибровка всего за пять шагов – TSM (перемычка, кз, нагрузка)
- Простая и безошибочная автоматическая калибровка за 30 секунд
Высокая эффективность на производстве
- Короткое время измерений
- Широкий динамический диапазон и оптимизированная полоса ПЧ обеспечивают высокую скорость измерений
- Высокая скорость и точность благодаря сегментированной развертке
- Быстрое переключение между схемами настройки прибора
Оправданные затраты
- Готовность к будущему
- Обновление испытательных комплексов без переустановки системного программного обеспечения
- Анализатор, который говорит языком пользователя c помощью русскоязычного интерфейса
Модели
|
R&S®ZNB4 (модель 22)
|
2 порта
|
4.5 ГГц
|
|
R&S®ZNB8 (модель 42)
|
2 порта
|
8.5 ГГц
|
|
R&S®ZNB4 (модель 24)
|
4 порта
|
4.5 ГГц
|
|
R&S®ZNB8 (модель 44)
|
4 порта
|
8.5 ГГц
|
|
R&S®ZNB20 (модель 62)
|
2 порта
|
20 ГГц
|
|
R&S®ZNB40 (модель 72)
|
2 порта
|
40 ГГц
|
Технические характеристики анализаторов цепей серии ZNB
|
Параметры
|
Значения
|
||||
|
ZNB4
|
ZNB8
|
ZNB20
|
ZNB40
|
||
|
Диапазон частот
|
9 кГц …
4.5 ГГц |
9 кГц …
8.5 ГГц |
100 кГц …
20 ГГц |
10 МГц …
40 ГГц |
|
|
Погрешность установки частоты
выходного сигнала |
Штатно
|
±5×10–6 в год
|
|||
|
С опцией R&S®ZNB-В4
|
±5×10–7 в год
|
||||
|
Измерительные порты
|
Количество
|
2 или 4, N-тип (гнездо), 50 Ом
|
2
|
||
|
Тип
|
N, гнездо
|
3.5 мм, вилка
|
2.92 мм, вилка
|
||
|
Время измерения одной точки
при полосе ПЧ 500 кГц, режим CW |
< 2.5 мкс
|
||||
|
Время измерения и передачи данных (201 точка)
при полосе ПЧ 1 МГц (передача данных осуществляется одновременно с измерениями) |
тип. 3 мс
|
||||
|
Время переключения
(2001 точка) |
Между каналами
|
< 5 мс
|
|||
|
Между наборами настроек
|
< 5 мс
|
||||
|
Динамический диапазон
в полосе измерения 10 Гц (без опций ступенчатых аттенюаторов) |
9 кГц … 100 кГц
|
>100 дБ (тип. 122 дБ)
|
|||
|
100 кГц … 50 МГц
|
>120 дБ (тип. 138 дБ)
|
||||
|
50 МГц … 4 ГГц
|
>130 дБ (тип. 140 дБ)
|
||||
|
4 ГГц … 7 ГГц
|
>125 дБ (тип. 138 дБ)
|
||||
|
7 ГГц … 8.5 ГГц
|
>120 дБ (тип. 130 дБ)
|
||||
|
Выходная мощность
измерительного порта |
Штатно
|
от –55 до 8…13 дБмВт (тип. 12…15 дБмВт)
|
|||
|
С опцией ZNB4-B22/24
|
(от –85 до 8…13 дБмВт (тип. 12…15 дБмВт))
|
||||
|
Полоса ПЧ
|
Штатно
|
1 Гц … 1 МГц
|
|||
|
С опцией ZNB-K17
|
1 Гц … 10 МГц
|
||||
|
Количество точек на кривую
|
2 … 100001
|
||||
|
Экран
|
12.1" цветной сенсорный WXGA дисплей
(1280 × 800 пикселей) |
||||
|
Масса
|
Для 2-х портовой модели
|
14 кг
|
|||
|
Для 4-х портовой модели
|
16 кг
|
||||
|
Габариты (Ш×В×Г)
|
461.1 × 239.9 × 351.0 мм
|
||||
Основные параметры анализатора цепей
| Параметр | Значение |
|---|---|
| Исполнение | настольный |
| Минимальная частота, кГц | 9 |
| Максимальная частота, МГц | 8500 |
