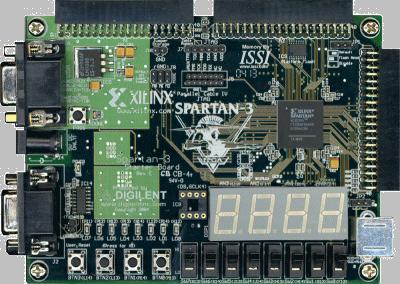

Отладочная плата Digilent Spartan-3 Board
DL-S3BOARD – базовая отладочная плата с установленной ПЛИС типа XILINX Spartan 3.
Xilinx Inc | |||
| BASYS2 SPARTAN-3E FPGA BOARD Digilent | 12 153 ₽ | ||
| XilinxFPGA Spartan-3E Family 100K Gates 2160 Cells 572MHz 90nm Technology 1.2V 100-Pin VTQFP3 Xilinx | по запросу | ||
Подробное описание
Плата предназначена для разработки устройств общего назначения с использованием модулей расширения периферии фирмы DIGILENT. Широкие возможности платы обеспечиваются наличием нескольких интерфейсов в/в на плате, 1МБ асинхронной SRAM и ПЗУ, доступной через JTAG.
Отличительные особенности:
- установленная ПЛИС Spartan 3 (200 тыс. ключей, 12 умножителей по 18 бит, 216Кбит RAM, внутренний генератор до 500 МГц);
- доступна версия с 1000 тыс. вентилей;
- память Flash 2Мбит (XCF02S);
- память SRAM 1МБ 10нс (256кх32);
- интерфейс JTAG, поддержка кабелей JTAG типа JTAG3, P4 и MultiPRO от XILINX;
- три высокоточных регулятора напряжения (3,3В; 2,5В; 1,2В);
- три разъема расширения по 40 пин;
- пользовательские светодиоды (9 шт.), кнопки (4 шт.), переключатели (8 шт.);
- четырехразрядный семисегментный индикатор;
- порт RS-232;
- интерфейс VGA;
- порты PC/2 для мыши и клавиатуры.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB / JTAG / RS232
|
|
Ядро базового элемента
|
ПЛИС
|
|
Базовый компонент
|
Spartan-6 LX45
|
|
Разрядность, бит
|
8/16
|
|
Вспомогательный
компонент |
MAX3232
SRAM XCF02S |
|
Целевое напряжение, В
|
1.2 / 2.5 / 3.3 / 5.0
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB/внешний
|
Комплектация: отладочная плата DL-S3BOARD.
Принципиальная схема отладочной платы
Варианты написания:
Spartan3 Board, Spartan 3 Board
