Оценочный модуль Texas Instruments DRV10866EVM
DRV10866EVM – полнофункциональный компактный оценочный модуль, выполненный на микросхеме DRV10866, которая представляет собой драйвер бессенсорного бесколлекторного 3-фазного электродвигателя с напряжением питания 5 В и потребляемым током до 680 мА.
 Купить DRV10866EVM на РадиоЛоцман.Цены — от 2 760 до 3 305 ₽6 предложений от 5 поставщиков Программаторы, платы и наборы для разработки Оценочные и демонстрационные платы и комплекты | |||
| DRV10866EVM Texas Instruments | 2 760 ₽ | ||
| DRV10866EVM Texas Instruments | 3 018 ₽ | ||
| DRV10866EVM Texas Instruments | 3 063 ₽ | ||
| DRV10866EVM Texas Instruments | по запросу | ||
Подробное описание
Отличительной особенностью микросхемы является высокая интеграция, не требуется разработка программного кода и количество внешних элементов для работы драйвера уменьшено до одного.
В микросхему интегрированы мощные силовые ключи MOSFET, обеспечивающие пиковый ток до 680 мА и схемы защиты.

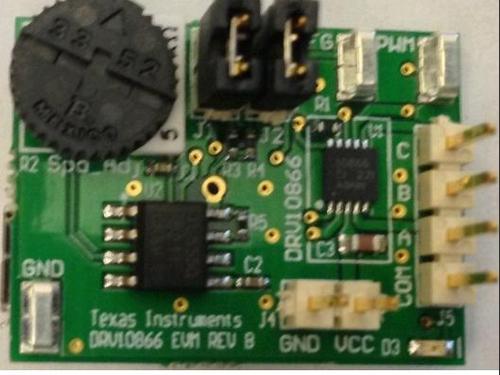

На оценочном модуле установлены потенциометр и таймер TLC555 для реализации самого простого способа управления скоростью вращения электродвигателя. Дополнительно установлены коннекторы для подключения электродвигателя, для подачи внешних сигналов управления (ШИМ или генератор частоты). Основное применение микросхем: управление вентиляторами охлаждения ноутбуков, игровых консолей и специализированных интегральных схем.
Отличительные особенности:
- полнофункциональной решение для разработки приложений управления маломощными 3-фазными бесколлекторными электродвигателями;
- установлен драйвер DRV10866:
- диапазон входного напряжения 1.65 – 5.5 В;
- шесть интегрированных MOSFET обеспечивают выходной ток до 680 мА;
- ультранизкий ток покоя в режиме ожидания 5 мкА (типовое значение);
- интегрированные схемы защиты;
- поддержка технологии InstaSPIN-FAN;
- однокристальное решение избавляет от необходимости использовать внешние силовые ключи, инвертеры, детекторы положения и компоненты обратной связи; не потребуется внешнего микроконтроллера и разработки ПО;
- установлен таймер TLC555 и потенциометр для регулировки скорости вращения;
- возможность реализации усовершенствованного управления электродвигателем:
- входы ШИМ и генератора частоты;
- установлен светодиод для индикации подачи питания на модуль;
- полностью защищенное и надежное решение.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
-
|
|
Базовый компонент
|
DRV10866
|
|
Ядро базового компонента
|
-
|
|
Разрядность, бит
|
-
|
|
Вспомогательный компонент
|
TLC555
|
|
Целевое напряжение, В
|
2.0 – 5.5
|
|
Напряжение питания, В
|
2.0 – 5.5
|
|
Источник питания
|
внешний
|
Комплектация
- Оценочный модуль DRV10866EVM
Руководство пользователя и принципиальная схема оценочного модуля
