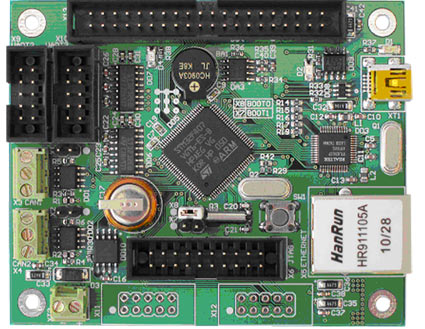

Многоцелевой модуль компании Терраэлектроника TE-STM32F407

Подробное описание

Примененный микроконтроллер имеет ядро Cortex-M4F, два порта USB (FS и HS), Ethernet, два порта CAN.

Ядро Cortex-M4F включает блок арифметики с плавающей точкой (FPU), блок защиты памяти (MPU), обеспечивает выполнение набора DSP-команд. Максимальная тактовая частота микроконтроллера составляет 168 МГц, быстродействие трех 12-разрядных АЦП – 2,4 MSPS (7,2 MSPS при групповой работе). Эти параметры, вместе с увеличенной памятью программ и данных, открывают новые возможности управления и обработки сигналов с помощью микроконтроллеров семейства STM32 F4.

Отличительные особенности:

• микроконтроллер STM32F407VET6:168 МГц Cortex-M4F, 512 КБайт флэш-памяти программ, 192 КБайт ОЗУ, 3×12-разрядных АЦП, 2×12-разрядных ЦАП, Ethernet MAC10/ 100, USB FS/HS OTG, 2×CAN, 4×USART, 3×SPI, 3×I2C, SDIO, LQFP100;
• SPI флэш-память AT45DB321D (32 Мбит);
• разъем и драйвер порта Ethernet;
• разъем порта USB OTG;
• 2 разъема и драйверы портов CAN;
• 2 разъема портов RS-232;
• разъем JTAG;
• аудио-усилитель и динамик;
• 31 линия портов микроконтроллера выведена на разъем;
• разъем питания +7.5 …9.0 В;
• размеры платы модуля 85×70 мм.

Основные параметры

Комплектация:

1. Плата TE-STM32F407;
2. CD с документацией и программным обеспечением;
3. «Руководство пользователя» в печатном виде.

Принципиальная схема модуля TE-STM32F407
