Компания Holtek Semiconductor сообщает о выпуске серии 8-разрядных микроконтроллеров со встроенным АЦП и драйвером ЖК индикатора – HT67Fxx. Данные микроконтроллеры предназначены для применения в бытовой технике, измерительных приборах и устройствах, системах промышленной автоматики.
В состав серии вошло четыре микроконтроллера (HT67F30, HT67F40, HT67F50, HT67F60), которые отличаются объемом встроенной Flash-памяти программ, SRAM, EEPROM, возможностями драйвера LCD и имеющейся периферией. Все представители серии выполнены по технологии TinyPower с ультранизким потреблением, поддерживают работу от различных источников тактовой частоты, имеют несколько режимов работы.
Отличительные особенности и общие характеристики серии:
- ядро:
- высокопроизводительная RISC архитектура, рабочая частота до 20 МГц;
- технология TinyPower;
- интегрированные осцилляторы с фиксированными частотами 32 кГц, 4 МГц, 8 МГц, 12 МГц;
- 63 мощные инструкции;
- 12-уровневая система прерываний с контроллером;
- поддерживается работа с различными источниками тактовой частоты;
- энергосберегающие режимы работы;
- периферия:
- от 2 КБайт до 12 КБайт Flash-память программ (15/16-битная организация);
- от 128 Байт до 640 Байт RAM;
- от 64 Байт до 256 Байт EEPROM;
- сторожевой таймер,
- драйвер LCD;
- многофункциональный модуль таймера с поддержкой захвата, сравнения, ШИМ и генерации импульсов;
- поддержка функции Time-Base;
- модуль последовательных интерфейсов (2×SPI, 2×I2C);
- отдельный интерфейс SPI;
- два компаратора с низким потреблением;
- до 12 каналов 12-битного АЦП;
- программируемый делитель частоты для организации аудио интерфейса;
- схема определения низкого напряжения питания;
- схема сброса при подаче питания;
- до 64 двунаправленных линий ввода/вывода;
- корпус: 48/64/80-выводный LQFP, 100-выводный QFP.

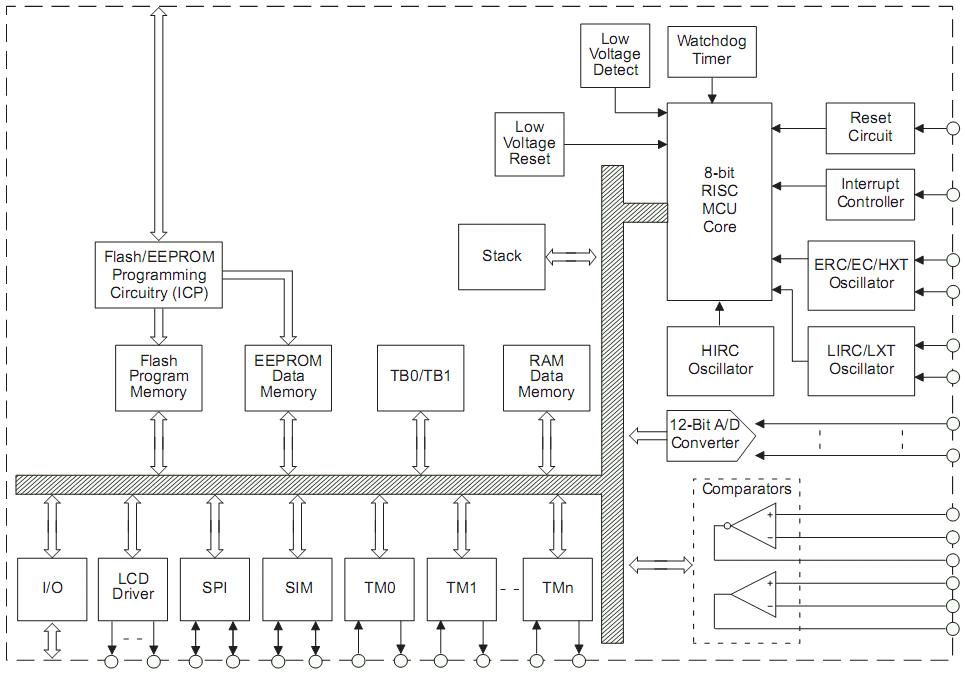

Блок-схема микроконтроллеров
Микроконтроллеры работают от высокочастотного кварцевого резонатора и внешнего RC осциллятора, а также от низкочастотного кварцевого резонатора (32768 Гц) и внутреннего, калиброванного (точность составляет 2%) RC осциллятора с фиксированными частотами.
Встроенная схема определения низкого напряжения питания поддерживает конфигурацию 8 уровней значения напряжения и, совместно с функцией сброса при низком напряжении питания, предоставляют дополнительные возможности безопасного функционирования микроконтроллера.
Состав и характеристики серии HT67Fxx
|
Микроконтроллер
|
Flash,
КБайт |
SRAM,
Байт |
EEPROM,
Байт |
Драйвер LCD
|
Стек
|
Линии
ввода/вывода |
Корпус
|
|
HT67F30
|
2
|
128
|
64
|
20×4
21×3 21×2 |
4
|
32
|
48 LQFP
|
|
HT67F40
|
4
|
256
|
128
|
32×4
33×3 33×2 |
8
|
44
|
48/64 LQFP
|
|
HT67F50
|
8
|
384
|
256
|
40×4
41×3 41×2 |
8
|
52
|
48/64/80 LQFP
|
|
HT67F60
|
12
|
640
|
256
|
56×4
57×3 57×2 |
12
|
64
|
48/64/80 LQFP
100 QFP |
Относительно периферийных функций, все устройства имеют встроенный драйвер LCD R-типа и С-типа, которые могут быть использованы в приложениях, где требуется наличие дисплея.
Нововведением является реализация встроенного таймерного модуля, который предоставляет несколько режимов работы, включая функции захвата/сравнения, таймера, генератора импульсов и ШИМ. Благодаря богатой периферии, наличию коммуникационных интерфейсов, устройства серии HT67Fxx позволяют организовать полнофункциональную микроконтроллерную систему с минимальным количеством внешних компонентов.
Микроконтроллеры поддерживаются программным и аппаратным отладочным инструментом HT-IDE300.
