Austriamicrosystems представила 144-канальный LED драйвер

Austriamicrosystems AS1119

Компания Austriamicrosystems выпускает компактную микросхему драйвера 144 (90) отдельных светодиодов AS1119. Устройство программируется по I2C совместимому интерфейсу.

austriamicrosystems: AS1119



Реализация узла управления реле на базе компонентов SUNCO

AS1119 управляет множеством светодиодов, но индивидуально каждый светодиод управляется 8-битным ШИМ, и поэтому не требует внешнего резистора. Дополнительно, 8-битное аналоговое управление током позволяет добиться точной настройки каждой матрицы для компенсации различной яркости различных цветов, или может использоваться для настройки баланса белого при работе с RGB светодиодами.

Для экономии ресурсов управляющего микроконтроллера (микропроцессора) AS1119 имеет встроенную память на 6 кадров с индивидуальным временем задержки для каждого кадра для возможности организации простой анимации в автоматическом режиме.

Особенностью драйвера является возможность питания от источника напряжением 2.7 В – 5.5 В и наличие встроенного DC/DC преобразователя с выходным током до 320 мА. Встроенный преобразователь позволяет увеличить ресурс батареи, а также питать светодиоды, которые требуют большего напряжения, чем может обеспечить батарея.

Поддерживается два режима работы с управлением по I2C интерфейсу, что делает AS1119 очень гибкой частью проекта (устройства): режим работы в одно/двух цветном режиме позволяет управлять максимальным количеством светодиодов в двух матрицах 8×9, и режим RGB – управление тремя матрицами 5×6 с поддержкой регулировки баланса белого в каждой матрице.

Отличительные особенности:

  • управление осуществляется по I2C совместимому интерфейсу со скоростью 1 МГц;
  • защита при замыкании и обрыве светодиода;
  • управление 144 светодиодами (точечная матрица);
  • индивидуальный 8-битный ШИМ для управления яркостью светодиодов;
  • 8-битное аналоговое управление яркостью;
  • встроенный DC/DC преобразователь с выходным током 320 мА;
  • встроенная память на 6 кадров для анимации;
  • минимальная занимаемая площадь на печатной плате;
  • низкое энергопотребление в режиме Shutdown;
  • диапазон питающего напряжения: 2.7 В – 5.5 В;
  • корпус: 36-выводный WL-CSP.

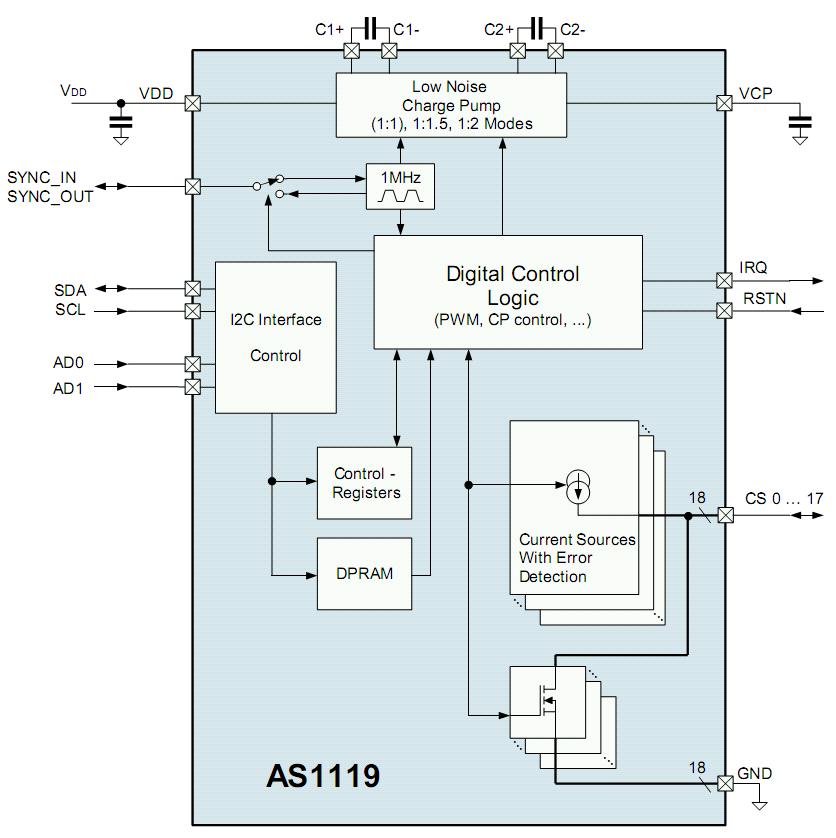

Блок-схема драйвера AS1119

Блок-схема AS1119
Кликните для увеличения

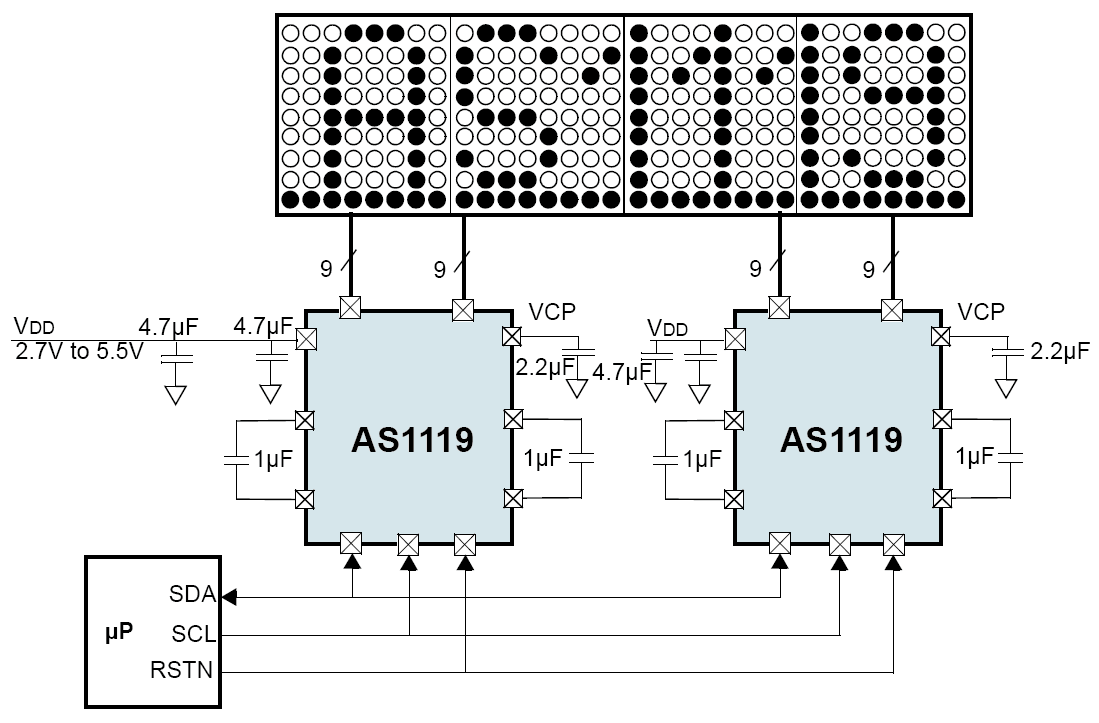

Типовое применение драйвера AS1119

austriamicrosystems: AS1119

austriamicrosystems.com

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Austriamicrosystems has announced the most advanced and smallest LED dot-matrix driver
