Analog Devices представила новый кодек с четырьмя входами, двумя выходами и сигнальными процессорами

Analog Devices представила новую микросхему ADAU1787 – кодек с четырьмя входами и двумя выходами, содержащий два сигнальных процессора (DSP). Путь от аналогового входа через ядро DSP до аналогового выхода оптимизирован для низких задержек и идеален для устройств с шумоподавлением. При добавлении всего нескольких пассивных компонентов ADAU1787 обеспечивает законченное решение для наушников.

Основные технические характеристики

• Программируемый механизм обработки аудиосигналов FastDSP:
  • Частота выборки до 768 кГц;
  • Биквадратные фильтры, ограничители, управление громкостью, микширование;
• 28-битное ядро обработки аудиосигналов SigmaDSP:
  • Визуальное программирование с использованием SigmaStudio;
  • Производительность до 50 MIPS;
• 24-битные АЦП и ЦАП с низкими задержками:
  • Отношение сигнал/шум 96 дБ (сигнал через программируемый усилитель и ЦАП с взвешивающим фильтром типа A);
  • Комбинированное отношение сигнал/шум 105 дБ (сигнал через ЦАП и наушники с взвешивающим фильтром типа A);
• Частота синхронизации последовательного порта от 8 кГц до 768 кГц;
• Групповая задержка 5 мкс между аналоговым входом и выходом (при частоте выборки 768 кГц) с обходом FastDSP (ноль инструкций);
• 4 несимметричных аналоговых входа, конфигурируемых как микрофонные или линейные входы:
• 8 входов цифровых микрофонов;
• 2 дифференциальных выхода аналогового аудио, конфигурируемых как линейные выходы или драйверы наушников;
• ФАПЧ, поддерживающая любую частоту входных импульсов от 30 кГц до 27 МГц;
• Полнодуплексные 4-канальные асинхронные преобразователи частоты дискретизации (ASRC);
• Два 16-канальных последовательных аудио порта с поддержкой I²S, выравнивания по левому краю или TDM16;
• 8 интерполяторов и 8 прореживателей (дециматоров) с гибкой маршрутизацией;
• Источники питания:
  • Напряжение питания аналоговых цепей (AVDD), типовое значение 1.8 В;
  • Напряжение питания цифровых входов/выходов (IOVDD), от 1.1 В до 1.98 В;
  • Напряжение питания цифровых цепей (DVDD), типовое значение 0.9 В;
• Низкая мощность потребления: 11.079 мВт при типовых установках параметров активного шумоподавления;
• Интерфейсы управления I²C и SPI, автозагрузка из внешнего I²C EEPROM;
• Гибкие универсальные порты ввода/вывода;
• 42-контактный корпус с размерами 2.695 мм × 2.320 мм и шагом контактов 0.35 мм.

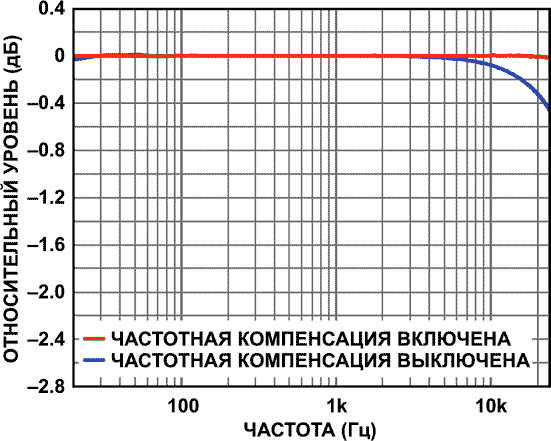

Частотная характеристика при частоте семплирования 48 кГц и уровне входного сигнала −20 дБн.

Области применения

• Bluetooth гарнитуры с активным шумоподавлением, наушники, головные телефоны;
• Персональные навигационные устройства;
• Цифровые фото- и видеокамеры;
• Процессоры эффектов музыкальных инструментов;
• Мультимедийные акустические системы;
• Смартфоны.

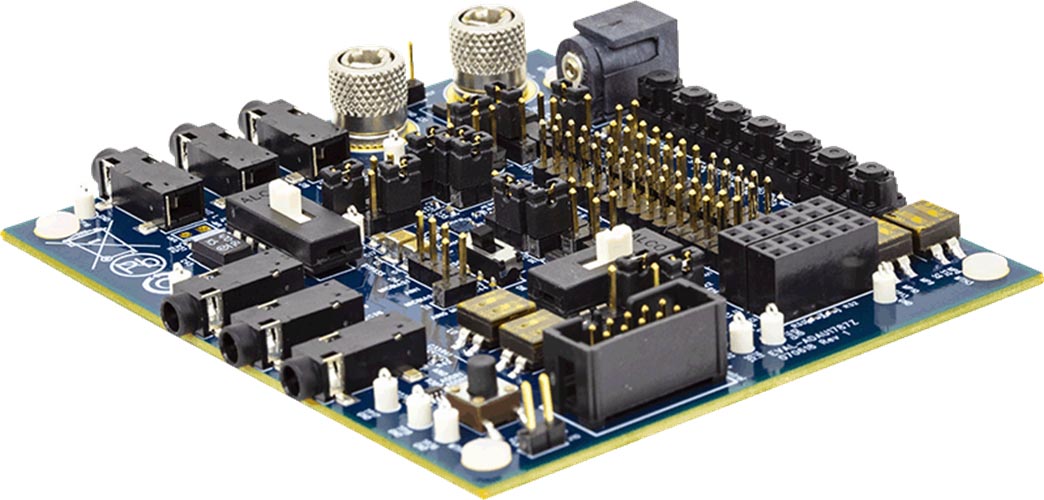

Оценочная плата EVAL-ADAU1787Z.
