SI8502 – датчик тока предназначен для замены традиционных трансформаторов тока. Микросхема Si850х, выполняет функции эквивалентные схеме с трансформатором тока при крохотном размере QFN-корпуса, 4 x 4 x 1 мм, включая в себя трансформатор тока, блокирующий диод, нагрузочное сопротивление и выходной RC-фильтр, сокращая требуемую для узла площадь печатной платы на 75% и уменьшая требуемый объем корпуса на 80%.
Si8502 так же имеет встроенные цепи компенсации температуры и смещения, для получения одного из лучших в отрасли значений точности измерения +/-5% при полной шкале размаха выходного сигнала 2 В. Si8500 улучшает эффективность и характеристики специализированных и стандартных AC/DC источников питания. Благодаря реализации датчика тока в кристалле, архитектура Si8502 обеспечивает более чем пятикратное снижение величины последовательного сопротивления и более чем двукратное последовательной индуктивности, по сравнению с традиционной реализацией схемы на дискретных элементах. Улучшение этих параметров напрямую приводят к меньшему тепловыделению, повышению эффективности работы, снижению шума и уменьшению сложности конструкции источника питания.
Отличительные особенности:
- диапазон измерения: до 10 А;
- малые потери: последовательное сопротивление менее 1,3 мОм,
- индуктивность менее 2 нГн;
- вывод «ping-pong» позволяет заменить два трансформатора тока
- в полномостовой схеме;
- точность измерения: ±5%;
- напряжение питания: 2,7 В...5,5 В;
- температурный диапазон: -40°C...+125°С;
- тип корпуса: QFN-12 (4 x 4 x 1 мм).

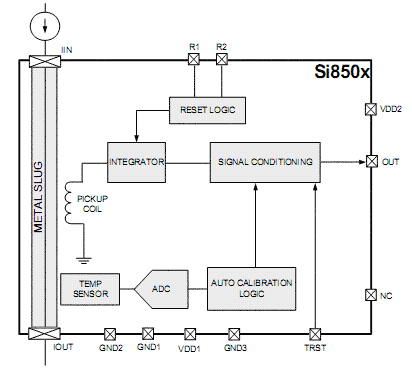

Функциональная схема SI8502.
Области применения: источники питания, промышленное оборудование, управление двигателями, системы освещения.
