Трехфазный мостовой выпрямитель на идеальных диодах снижает тепловые потери в системе

Linear Technology объявила о доступности типового проекта трехфазного мостового выпрямителя на идеальных диодах, основанного на оценочной плате DC2465. Традиционные трехфазные выпрямители состоят из шести диодов и начинают рассеивать значительную мощность уже при токе нагрузки в несколько ампер. Это требует использования дорогих теплоотводов и активного охлаждения, что усложняет тепловое проектирование устройства и увеличивает его размеры. В схеме DC2465 шесть диодов заменены тремя контроллерами идеальных диодов LT4320, управляющими шестью N-канальными MOSFET с низкими сопротивлениями каналов, намного снижающими потери мощности и напряжения. Благодаря возросшему КПД выпрямителя источники питания системы станут меньше и дешевле. Низковольтные приложения получат дополнительный запас по питанию за счет исключения сумы падений напряжения на двух диодах. В сравнении с традиционными решениями, MOSFET мосты позволяют создавать конструкции выпрямителей, отличающиеся исключительной компактностью и очень высокой энергоэффективностью.

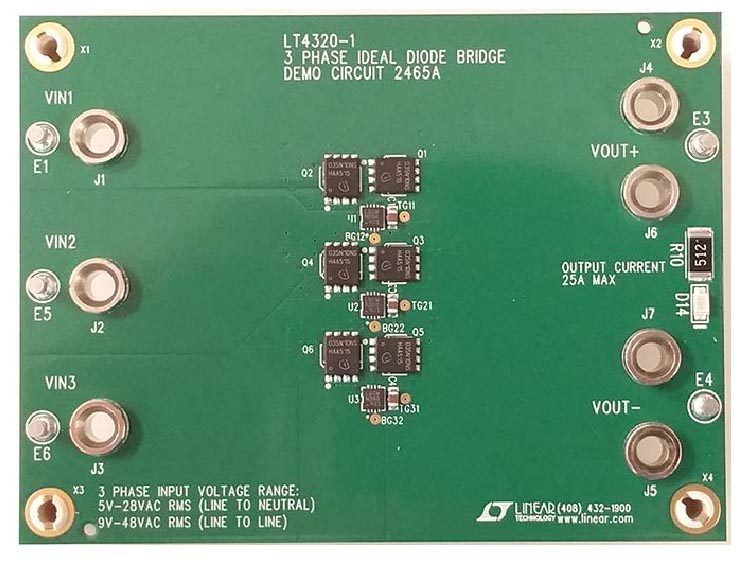

Оценочная плата DC2465.

Плата DC2465 выпрямляет межфазное напряжение переменного тока от 9 В до 48 В с.к.з. с частотой до 400 Гц, отдавая в нагрузку ток до 25 А без использования принудительного охлаждения. В то время как КПД диодного моста при входном напряжении 9 В составляет 84%, у активного моста он увеличивается до 97%.

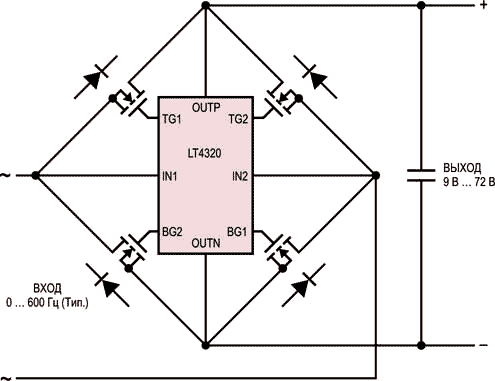

Типовая схема включения LT4320.

Оценочную плату DC2465 можно приобрести за $125.00. Микросхема контроллера идеальных диодов LT4320 выпускается в 8-выводных корпусах MSOP и PDIP, а также в безвыводном корпусе DFN с размерами 3 мм × 3 мм. Схему оценочной платы можно загрузить с сайта Linear Technology или запросить в местных офисах продаж компании.

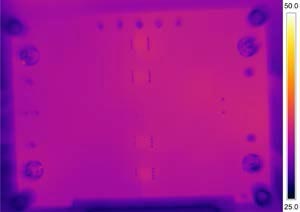

Термограмма мостового выпрямителя на пассивных диодах.		Термограмма LT4320, управляющих четырьмя MOSFET.

Сводка основных характеристик DC2465

• Высокоэффективное выпрямление трехфазного переменного напряжения;
• Заменяет диоды N-канальными MOSFET с низкими потерями;
• Минимизирует тепловыделение, облегчает тепловой расчет;
• Увеличивает КПД мощности и диапазон доступных напряжений;
• Предельные входные характеристики:
  • Межфазное переменное напряжение от 9 В до 48 В с.к.з.;
  • Частота сети до 400 Гц;
• Предельные выходные характеристики:
  • Максимальное выходное напряжение 70 В DC;
  • Максимальный ток нагрузки 25 А без принудительного охлаждения.
