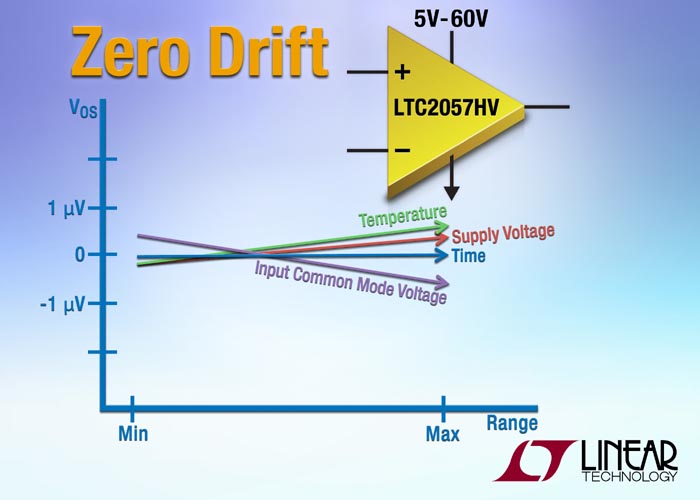

Linear Technology представила новую микросхему усилителя с нулевым дрейфом и схемой самокалибровки, отличающуюся высочайшей точностью и стабильностью параметров по постоянному току во всех диапазонах изменения температуры, входного напряжения и напряжения питания. Благодаря напряжению смещения 5 мкВ, дрейфу 0.025 мкВ/°C, напряжению низкочастотных шумов 200 нВ пик-пик и отсутствию фликкер-шума (1/f), при питании напряжением 60 В (±30 В) микросхема LTC2057HV обеспечивает динамический диапазон более 140 дБ. Столь широкий динамический диапазон позволяет без насыщения усилителя и потери точности усиливать слабые сигналы на фоне существенно более мощных. Если для устройства достаточно напряжения питания 36 В, можно воспользоваться низковольтной версией LTC2057.
Параметры микросхем LTC2057 и LTC2057HV указаны для диапазона температур –40 °C … 125 °C. Усилители предоставляют оптимальную комбинацию низкого напряжения шумов, низких шумовых токов и малого входного тока смещения. При этом уникальная архитектура приборов гарантирует также минимальный уровень шумов 1/f. Побочные артефакты, присущие обычно усилителям с нулевым дрейфом, в этих схемах подавлены, что в еще большей степени расширяет динамический диапазон, область стабильной работы и полезную полосу сигнала. Диапазон синфазных входных напряжений включает напряжение отрицательной шины питания, а выходное напряжение может изменяться от положительной до отрицательной шины.
LTC2057 рассчитана на напряжение питания до 30 В, в то время, как LTC2057HV может работать при напряжении до 60 В. Нижняя граница напряжения питания для обоих приборов составляет 4.75 В. Обе микросхемы предлагаются в версиях для температурных диапазонов –40 °C … 85 °C и –40 °C … 125 °C. LTC2057 выпускаются в корпусах DFN 3 × 3 мм, MSOP-8 и SOIC-8, а также в корпусе MSOP-10 с расположением выводов, позволяющем удобно создавать на плате охранные кольца вокруг высокоимпедансного входа. Цены начинаются от $1.54 за микросхему LTC2057 и $2.19 за LTC2057HV при заказе от 1000 штук.
Сводка основных характеристик LTC2057HV
- Напряжение питания: 4.75 … 60 В
- Напряжение смещения: 5 мкВ (макс.)
- Дрейф напряжения смещения в диапазоне температур –40 … 125°C: 0.025 мкВ/°C (макс.)
- Входное напряжение шумов:
- 220 нВ пик-пик, 0 … 10 Гц (тип.)
- 13 нВ/√Гц, 1 кГц (тип.)
- Диапазон синфазных входных напряжений: –0.1… +1.5 В
- Выход Rail-to-Rail
- Коэффициент усиления при разомкнутой цепи обратной связи: 150 дБ (тип.)
- Подавление пульсаций питания: 160 дБ (тип.)
- Коэффициент подавления синфазного сигнала: 150 дБ (тип.)
- Режим отключения
- Корпус MSOP10 с выводами охранных колец
Применение
- Устройства выборки данных высокого разрешения
- Буферизация источников опорного напряжения
- Испытательное и измерительное оборудование
- Электронные весы
- Усилители сигналов термопар
- Тензодатчики
- Датчики тока нижней шины
- Автомобильные системы контроля и управления
