Семейство высокопроизводительных USB-осциллографов АКИП пополнилось шестью новыми моделями

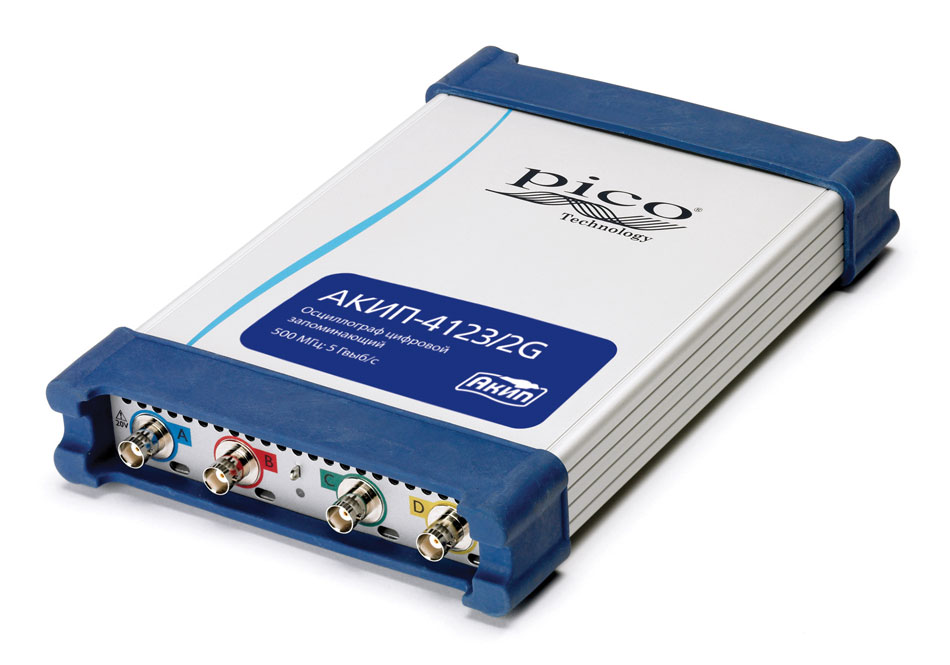

Обширный блок USB-осциллографов АКИП полнился новой серией АКИП-4123. В серию АКИП-4123 входит шесть моделей с полосами пропускания 250, 350 и 500 МГц (по два варианта исполнения модели в каждой из полос соответственно). Длина внутренней памяти сбора информации составляет до 1 Гвыб (в стандартной комплектации для АКИП-4123/2G), максимальная частота дискретизации в реальном времени 5 ГГц (эквивалентная 50 ГГц), разрядность АЦП 8 бит (12 бит в режиме увеличенного разрешения), автоматические измерения (26 параметров), курсорные измерения (Δt, ΔV).

USB-приборы АКИП-4123 являются многофункциональными устройствами «4 в 1», каждый из них включает в себя: цифровой осциллограф, анализатор спектра, генератор сигналов и анализатор сигналов последовательной передачи. Широкая полоса пропускания до 500 МГц обеспечивает возможность захвата, обработки и анализа сигналов сложных форм даже при самой быстрой развертке.

Модели с индексом «G»: АКИП-4123G, АКИП-4123/1G, АКИП-4123/2G имеют встроенный генератор сигналов произвольных форм (СПФ) и расширенный функциональный генератор, модели без индекса «G» имеют только встроенный функциональный генератор. Частота выходного сигнала каждого из типов генераторов (ФГ/ СПФ) регулируется в диапазоне 0.001 Гц…20 МГц.

Режим БПФ («Анализатор спектра») реализован на основе спектрального разложения и обеспечивает частотный анализ сигналов в диапазоне частот до 500 МГц, позволяет выполнять спектральное разложение FFT на длине внутренней памяти от 2 точек до 1,048,576 точек (по выбору пользователя ERES).

Важно отметить, что USB-осциллографы серии АКИП-4123 поддерживают одновременную работу своих каналов в различном сочетании статусов: осциллограф/ генератор/ анализатор (по выбору пользователя).

Параметры встроенных генераторов:

• для осциллографов АКИП-4123; АКИП-4123/1; АКИП-4123/2 – формы сигналов: синус, меандр. треугольник, DC. ЦАП – 12 бит. Амплитуда выходного сигнала: 250 мВ – 2 В.
• для осциллографов АКИП-4123G; АКИП-4123/1G; АКИП-4123/2G – формы сигналов: синус, меандр. треугольник, DC, пила, sin (x)/x, Гаусс, полусинус, белый шум, ПСП. ЦАП – 12 бит. Амплитуда выходного сигнала: 250 мВ – 2 В. Дополнительно генератор СПФ: память – 16 кБ; частота дискретизация ЦАП – 200 МГц.

В новой линейке за счет внесения ряда новаций и улучшений в управляющей программе стали доступны возможности декодирования протоколов последовательной передачи (CAN, LIN, I²C, UART/RS-232, SPI), а также выбор пользователем требуемого режима работы осциллографа:

1. «Максимальная дискретизация / ограниченная память» для анализа фронтов и быстрых сигналов. Сбор данных производится во внутреннюю память осциллографа.
2. «Ограниченная дискретизация / максимальная память» для захвата и анализа посылок последовательной передачи на длительном временном интервале. Сбор данных производится во внутреннюю память ПК (метод оцифровки с последующим по-кадровым трансфертом отсчетов на жесткий диск компьютера).

В комплект поставки АКИП-4123 входят осциллографические пробники 1:1/10:1 (4 шт). В зависимости от конкретных условий измерений пользователь может выбрать другие специализированные делители и пробники из широкого модельного ряда (Hoden, Testec).

По совокупности высоких технических характеристик и функциональности новые USB-осциллографы АКИП-4123 являются уникальным продуктом в сегменте высокопроизводительных средств измерений под управлением ПК. Его мощные измерительные ресурсы и портативность найдут применение для широко перечня практических приложений и полевых задач.
