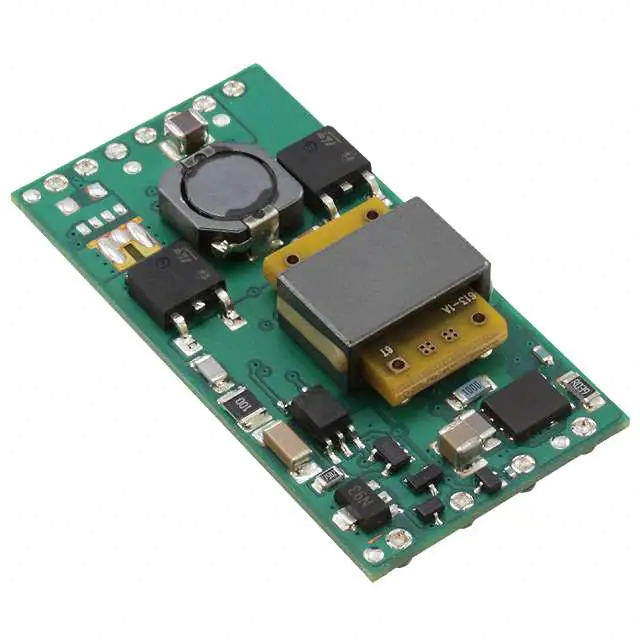

Datasheet Texas Instruments PTB78560AAZ — Даташит
| Производитель | Texas Instruments |
| Серия | PTB78560A |
| Модель | PTB78560AAZ |
Входной преобразователь постоянного тока в постоянный ток, 30 Вт, 24 В/48 В с автоматическим отслеживанием последовательности, 11 модулей для поверхностного монтажа от -40 до 85
Datasheets
30 W 18 to 60-V Input DC/DC Converter w/Auto Track Sequencing datasheet
PDF, 645 Кб, Файл опубликован: 6 апр 2005
Выписка из документа
Цены
 Купить PTB78560AAZ на РадиоЛоцман.Цены — от 4 651 до 5 923 ₽11 предложений от 7 поставщиков Module DC-DC 24V/48Vin 1Out 3.6V to 5.5V 8A 30W 11Pin DIP SMD Module Tray | |||
| PTB78560AAZ Texas Instruments | 4 651 ₽ | ||
| PTB78560AAZ Texas Instruments | от 5 318 ₽ | ||
| PTB78560AAZ Texas Instruments | по запросу | ||
| PTB78560AAZ Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 11 |
| Package Type | ERY |
| Industry STD Term | Surface Mount Module |
| JEDEC Code | R-PDSS-B |
| Package QTY | 12 |
| Carrier | TIW TRAY |
| Width (мм) | 26.54 |
| Length (мм) | 51.94 |
| Thickness (мм) | 9.73 |
| Pitch (мм) | 3.17 |
| Max Height (мм) | 9.98 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 6 A |
| Рабочий диапазон температур | от -40 до 85 C |
| PO | 30 W |
| Package Group | Surface Mount Module |
| Package Size: mm2:W x L | 11Surface Mount Module: 1460 mm2: 27.56 x 52.96(Surface Mount Module) PKG |
| Package Type | Open-Frame |
| Pin/Package | 11Surface Mount Module, 11Through-Hole Module |
| Priority | 3 Used for PQS |
| Regulated Outputs | 1 |
| Special Features | 24V Bus,48V Bus |
| Topology | Buck |
| Vin(Max) | 60 В |
| Vin(Min) | 18 В |
| Vout(Max) | 5.5 В |
| Vout(Min) | 3.6 В |
Экологический статус
| RoHS | Не совместим |
Application Notes
- New power modules improve surface-mount manufacturabilityPDF, 1.1 Мб, Файл опубликован: 14 июл 2005
Модельный ряд
Серия: PTB78560A (3)
- PTB78560AAH PTB78560AAS PTB78560AAZ
Классификация производителя
- Semiconductors > Power Management > Power Modules > Isolated Module > Standard Brick Module
