Datasheet Texas Instruments LMZ13608TZ/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LMZ13608 |
| Модель | LMZ13608TZ/NOPB |
Силовой модуль SIMPLE SWITCHER® 8A с максимальным входным напряжением 36 В, 11-PFM от -40 до 85
Datasheets
LMZ13608 8-A SIMPLE SWITCHER Power Module With 36-V Maximum Input Voltage datasheet
PDF, 1.5 Мб, Версия: I, Файл опубликован: 9 ноя 2015
Выписка из документа
Цены
 Купить LMZ13608TZ/NOPB на РадиоЛоцман.Цены — от 1 615 до 5 023 ₽30 предложений от 15 поставщиков Импульсный понижающий DC-DC стабилизатор, регулируемый, 6 В-36 В (Vin), 800мВ-6В, 8А, TO-PMOD-11 | |||
| LMZ13608TZ/NOPB Texas Instruments | 1 615 ₽ | ||
| LMZ13608TZ/NOPB Texas Instruments | 1 836 ₽ | ||
| LMZ13608TZ/NOPB Texas Instruments | 5 023 ₽ | ||
| LMZ13608TZ/NOPB Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

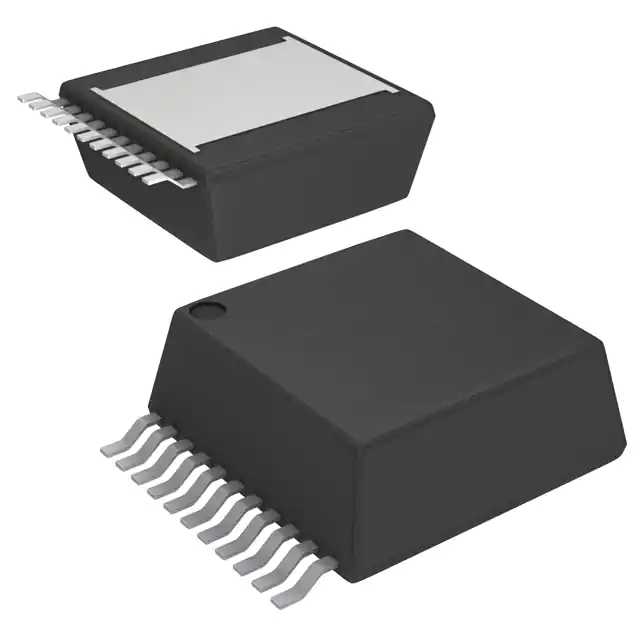

Корпус / Упаковка / Маркировка
| Pin | 11 |
| Package Type | NDY |
| Industry STD Term | TO-PMOD |
| JEDEC Code | S-MSFM-P |
| Package QTY | 32 |
| Carrier | TUBE |
| Маркировка | LMZ13608 |
| Width (мм) | 15 |
| Length (мм) | 15 |
| Thickness (мм) | 5.9 |
| Pitch (мм) | 1.27 |
| Max Height (мм) | 6.13 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 8 A |
| Iq(Typ) | 3 мА |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Size: mm2:W x L | See datasheet (PFM) PKG |
| Package Type | Leaded |
| Regulated Outputs | 1 |
| Soft Start | Adjustable |
| Special Features | EMI Tested,Enable,Tracking |
| Switching Frequency(Max) | 404 kHz |
| Switching Frequency(Min) | 314 kHz |
| Switching Frequency(Typ) | 350 kHz |
| Vin(Max) | 36 В |
| Vin(Min) | 6 В |
| Vout(Max) | 6 В |
| Vout(Min) | 0.8 В |
Экологический статус
| RoHS | Не совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LMZ13608EVAL
36 Volt Simple SwitcherВ® Module 8A Evaluation Board
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Understanding and Applying Current-Mode Control TheoryPDF, 409 Кб, Файл опубликован: 19 авг 2007
- AN-643 EMI/RFI Board Design (Rev. B)PDF, 742 Кб, Версия: B, Файл опубликован: 3 май 2004
Application Note 643 EMI/RFI Board Design - Design Summary LMZ1xxx and LMZ2xxx Power Module Family (Rev. B)PDF, 996 Кб, Версия: B, Файл опубликован: 20 янв 2016
- AN-2026 Effect of PCB Design on Thermal Performance of SIMPLE SWITCHER Modules (Rev. A)PDF, 455 Кб, Версия: A, Файл опубликован: 23 апр 2013
This application report focuses on the low current modules that come in a 7 lead, 10.16 x 4.57 x 9.81 mmpackage. - AN-1889 How to Measure the Loop Transfer Function of Power Supplies (Rev. A)PDF, 2.7 Мб, Версия: A, Файл опубликован: 23 апр 2013
This application report shows how to measure the critical points of a bode plot with only an audiogenerator (or simple signal generator) and an oscilloscope. The method is explained in an easy to followstep-by-step manner so that a power supply designer can start performing these measurements in a shortamount of time. - AN-2078 PCB Layout for Texas Instruments SIMPLE SWITCHER Power Modules (Rev. A)PDF, 1.1 Мб, Версия: A, Файл опубликован: 23 апр 2013
This application report discusses the best PCB layout methods, practices and techniques to maximize themodule’s performance. - AN-2052 Texas Instruments SIMPLE SWITCHER Power Modules and EMI (Rev. C)PDF, 99 Кб, Версия: C, Файл опубликован: 23 апр 2013
While the principles discussed in this application report apply more broadly to power design, we will focuson DC to DC convertor design given its broad application. It affects virtually every hardware engineer whoat some point has to design a power convertor. In this application report we will consider two commontrade-offs related to low EMI design; thermal performance and EMI and also solut - AN-2027 Inverting Application for the LMZ14203 SIMPLE SWITCHER Power Module (Rev. A)PDF, 244 Кб, Версия: A, Файл опубликован: 6 май 2013
This application report illustrates how to apply the LMZ14203 integrated buck module into the buck-boost configuration such that a positive input voltage can be used to create a regulated negative output voltage.
Модельный ряд
Серия: LMZ13608 (2)
- LMZ13608TZ/NOPB LMZ13608TZE/NOPB
Классификация производителя
- Semiconductors > Power Management > Power Modules > Non-Isolated Module > Step-Down (Buck) Module
