Datasheet Texas Instruments LMH6554 — Даташит
| Производитель | Texas Instruments |
| Серия | LMH6554 |
Ультралинейный полностью дифференциальный усилитель 2,8 ГГц
Datasheets
LMH6554 2.8-GHz Ultra Linear Fully Differential Amplifier datasheet
PDF, 1.7 Мб, Версия: P, Файл опубликован: 14 янв 2015
Выписка из документа
Цены
 Купить LMH6554 на РадиоЛоцман.Цены — от 189 до 1 367 ₽41 предложений от 22 поставщиков Интегральные микросхемы Аналоговая техника — усилители — инструменты, ОУ (операционные), буферные | |||
| LMH6554LEE/NOPB Texas Instruments | от 189 ₽ | ||
| LMH6554LE/NOPB Texas Instruments | 307 ₽ | ||
| LMH6554LEE Texas Instruments | 625 ₽ | ||
| LMH6554LE Texas Instruments | 1 066 ₽ | ||
Статус
| LMH6554LE/NOPB | LMH6554LEE/NOPB | LMH6554LEX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет |

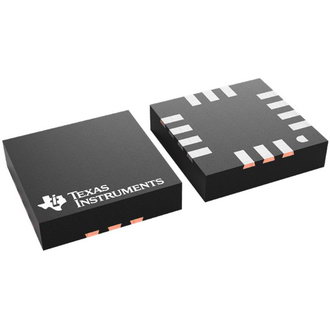

Корпус / Упаковка / Маркировка
| LMH6554LE/NOPB | LMH6554LEE/NOPB | LMH6554LEX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 14 | 14 | 14 |
| Package Type | NHJ | NHJ | NHJ |
| Industry STD Term | UQFN | UQFN | UQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 250 | 4500 |
| Carrier | LARGE T&R | SMALL T&R | LARGE T&R |
| Маркировка | AJA | AJA | AJA |
| Width (мм) | 2.5 | 2.5 | 2.5 |
| Length (мм) | 2.5 | 2.5 | 2.5 |
| Thickness (мм) | .6 | .6 | .6 |
| Pitch (мм) | .4 | .4 | .4 |
| Max Height (мм) | .6 | .6 | .6 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LMH6554LE/NOPB | LMH6554LEE/NOPB | LMH6554LEX/NOPB |
|---|---|---|---|
| 2nd Harmonic, dBc | 68 | 68 | 68 |
| 3rd Harmonic, dBc | 70 | 70 | 70 |
| @ MHz | 250 | 250 | 250 |
| Acl, min spec gain, V/V | 1 | 1 | 1 |
| Additional Features | Shutdown | Shutdown | Shutdown |
| Архитектура | Bipolar,Current FB,Fully Differential | Bipolar,Current FB,Fully Differential | Bipolar,Current FB,Fully Differential |
| BW @ Acl, МГц | 2800 | 2800 | 2800 |
| CMRR(Min), дБ | 73 | 73 | 73 |
| CMRR(Typ), дБ | 83 | 83 | 83 |
| GBW(Typ), МГц | 2500 | 2500 | 2500 |
| Input Bias Current(Max), pA | 8000000 | 8000000 | 8000000 |
| Iq per channel(Max), мА | 52 | 52 | 52 |
| Iq per channel(Typ), мА | 52 | 52 | 52 |
| Количество каналов | 1 | 1 | 1 |
| Рабочий диапазон температур, C | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| Output Current(Typ), мА | 150 | 150 | 150 |
| Package Group | UQFN | UQFN | UQFN |
| Package Size: mm2:W x L, PKG | 14UQFN: 6 mm2: 2.5 x 2.5(UQFN) | 14UQFN: 6 mm2: 2.5 x 2.5(UQFN) | 14UQFN: 6 mm2: 2.5 x 2.5(UQFN) |
| Rail-to-Rail | No | No | No |
| Rating | Catalog | Catalog | Catalog |
| Slew Rate(Typ), V/us | 6200 | 6200 | 6200 |
| Total Supply Voltage(Max), +5V=5, +/-5V=10 | 5.25 | 5.25 | 5.25 |
| Total Supply Voltage(Min), +5V=5, +/-5V=10 | 4.7 | 4.7 | 4.7 |
| Vn at 1kHz(Typ), нВ/rtГц | 0.9 | 0.9 | 0.9 |
| Vn at Flatband(Typ), нВ/rtГц | 0.9 | 0.9 | 0.9 |
| Vos (Offset Voltage @ 25C)(Max), мВ | 3 | 3 | 3 |
Экологический статус
| LMH6554LE/NOPB | LMH6554LEE/NOPB | LMH6554LEX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- A Walk Along the Signal Path (High-Speed Signal Path)PDF, 461 Кб, Файл опубликован: 30 мар 2005
- Using High Speed Diff Amp to Drive ADCs (Rev. A)PDF, 175 Кб, Версия: A, Файл опубликован: 26 апр 2013
The right high speed differential amplifier will add flexibility to signal chains that include a high speedanalog-to-digital converter (ADC). A differential amplifier can provide signal conditioning such as singleended to differential conversion, impedance transformation, and gain or attenuation. - AN-2177 Using the LMH6554 as a ADC Driver (Rev. A)PDF, 1.7 Мб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses the use of the Texas Instruments LMH6554 as an ADC driver. - AN-1719 Noise Figure Analysis Fully Differential Amplifier (Rev. A)PDF, 97 Кб, Версия: A, Файл опубликован: 1 май 2013
This application note provides noise figure analysis for fully differential amplifiers, including output noisecalculation and noise figure calculation. - Converting single-ended video to differential video in single-supply systemsPDF, 212 Кб, Файл опубликован: 16 сен 2011
Модельный ряд
Серия: LMH6554 (3)
Классификация производителя
- Semiconductors> Amplifiers> Operational Amplifiers (Op Amps)> High-Speed Op Amps (>=50MHz)
