Datasheet Texas Instruments TLV2454CPWR — Даташит
| Производитель | Texas Instruments |
| Серия | TLV2454 |
| Модель | TLV2454CPWR |

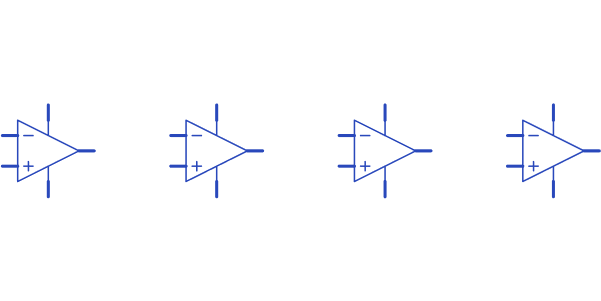

Операционный усилитель ввода/вывода Quad Micropower Rail-To-Rail 14-TSSOP от 0 до 70
Datasheets
TLV245x, TLV245xA: 23-uA 220-KHz Rail-to-Rail Input/Output Op Amps With Shutdown datasheet
PDF, 2.0 Мб, Версия: F, Файл опубликован: 19 янв 2005
Выписка из документа
Цены
 Купить TLV2454CPWR на РадиоЛоцман.Цены — от 21 до 340 ₽18 предложений от 13 поставщиков OP Amp Quad GP R-R I/O ±3V/6V 14Pin TSSOP T/R | |||
| TLV2454CPWR Texas Instruments | от 21 ₽ | ||
| TLV2454CPWR Texas Instruments | 107 ₽ | ||
| TLV2454CPWR Texas Instruments | от 290 ₽ | ||
| TLV2454CPWR Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 14 |
| Package Type | PW |
| Industry STD Term | TSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 2000 |
| Carrier | LARGE T&R |
| Маркировка | TV2454 |
| Width (мм) | 4.4 |
| Length (мм) | 5 |
| Thickness (мм) | 1 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1.2 |
| Mechanical Data | Скачать |
Параметры
| Additional Features | N/A |
| Архитектура | Bipolar |
| CMRR(Min) | 70 дБ |
| CMRR(Typ) | 80 дБ |
| GBW(Typ) | 0.22 МГц |
| Input Bias Current(Max) | 5000 pA |
| Iq per channel(Max) | 0.042 мА |
| Iq per channel(Typ) | 0.023 мА |
| Количество каналов | 4 |
| Offset Drift(Typ) | 0.3 uV/C |
| Рабочий диапазон температур | от -40 до 125,0 до 70 C |
| Output Current(Typ) | 12 мА |
| Package Group | TSSOP |
| Package Size: mm2:W x L | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) PKG |
| Rail-to-Rail | In,Out |
| Rating | Catalog |
| Slew Rate(Typ) | 0.11 V/us |
| Total Supply Voltage(Max) | 6 +5V=5, +/-5V=10 |
| Total Supply Voltage(Min) | 2.7 +5V=5, +/-5V=10 |
| Vn at 1kHz(Typ) | 52 нВ/rtГц |
| Vos (Offset Voltage @ 25C)(Max) | 1.5 мВ |
Экологический статус
| RoHS | Совместим |
Application Notes
- Use of Rail-to-Rail Operational Amplifiers (Rev. A)PDF, 159 Кб, Версия: A, Файл опубликован: 22 дек 1999
This application report assists design engineers to understand the functionality and benefits of rail-to-rail operational amplifiers. It shows simplified schematics, functions, and characteristics of the input and output stages. Typical application schematics for rail-to-rail operational amplifiers are also discussed.
Модельный ряд
Серия: TLV2454 (13)
Классификация производителя
- Semiconductors > Amplifiers > Operational Amplifiers (Op Amps) > Precision Op Amps
