Datasheet Texas Instruments TPS60243DGKTG4 — Даташит

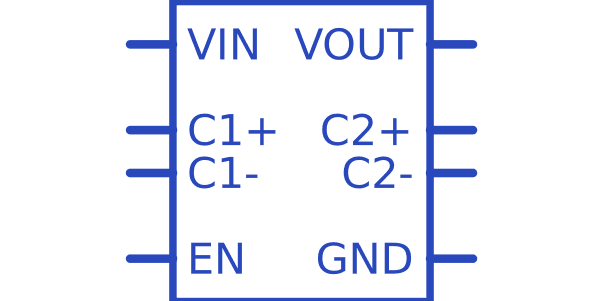

| Производитель | Texas Instruments |
| Серия | TPS60243 |
| Модель | TPS60243DGKTG4 |
Повышающий преобразователь с переключаемым конденсатором, 170 мкВ (среднеквадратичное значение), с нулевой пульсацией и фиксированным выходом 3 В для питания ГУН 8-VSSOP от -40 до 85
Datasheets
TPS6024x 170-µVrms Zero-Ripple Switched Capacitor Buck-Boost Converter for VCO Supply datasheet
PDF, 1.0 Мб, Версия: C, Файл опубликован: 15 окт 2015
Выписка из документа
Цены
 Купить TPS60243DGKTG4 на РадиоЛоцман.Цены — от 57 до 290 ₽28 предложений от 12 поставщиков Интегральные микросхемы Силовые чипы — регуляторы напряжения — постоянного тока коммутирующие | |||
| TPS60243DGKTG4 Texas Instruments | 57 ₽ | ||
| TPS60243DGKTG4 Texas Instruments | 76 ₽ | ||
| TPS60243DGKTG4 Texas Instruments | от 290 ₽ | ||
| TPS60243DGKTG4 Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | DGK |
| Industry STD Term | VSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | AYG |
| Width (мм) | 3 |
| Length (мм) | 3 |
| Thickness (мм) | .97 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1.07 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 0.025 A |
| Iq(Typ) | 0.25 мА |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | VSSOP |
| Rating | Catalog |
| Regulated Outputs | 1 |
| Special Features | Enable |
| Switching Frequency(Max) | 220 kHz |
| Switching Frequency(Min) | 100 kHz |
| Тип | Charge Pump |
| Vin(Max) | 5.5 В |
| Vin(Min) | 1.8 В |
| Vout(Max) | 3 В |
| Vout(Min) | 3 В |
Экологический статус
| RoHS | Совместим |
Application Notes
- Extending the Soft Start Time Without a Soft Start Pin (Rev. B)PDF, 387 Кб, Версия: B, Файл опубликован: 15 июн 2017
- Performing Accurate PFM Mode Efficiency Measurements (Rev. A)PDF, 418 Кб, Версия: A, Файл опубликован: 11 дек 2018
When performing measurements on DC-DC converters using pulse frequency modulation(PFM)or any power save mode proper care must be taken to ensure that the measurements are accurate. An accurate PFM mode efficiency measurement is critical for systems which require high efficiency at low loads such as in smart home systems tablets wearables and metering.
Модельный ряд
Серия: TPS60243 (4)
- TPS60243DGK TPS60243DGKR TPS60243DGKT TPS60243DGKTG4
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Up (Boost) > Boost Charge Pump (Inductorless)
