Как кардинально повысить функциональность и энергоэффективность промышленных портативных устройств и бытовой техники? Решение – новая платформа СС430 компании Texas Instruments. Она объединяет 16-битный микроконтроллер MSP430F5xx и РЧ-модуль RF1A, созданный на основе популярного трансивера CC1101.
Беспроводные технологии активно применяются в мобильной связи, интернете, системах навигации; коммунальные службы используют их для сбора данных со всевозможных счетчиков (электричества, воды, тепла). В свободной продаже начинают появляться беспроводные счетчики, охранные и пожарные системы, системы управления домашней техникой для реализации концепции «умный дом».
Бурное развитие применения радиочастотных (РЧ) технологий наблюдается в системах промышленной автоматизации и автоматизации производства, а также для сбора и передачи данных и организации каналов связи в системах управления промышленными установками.
Специально для портативных применений, требующих длительного времени автономной работы, компания Texas Instruments объединила на одном кристалле трансивер СС1101 и экономичный микроконтроллер MSP430. Добавив РЧ-канал передачи данных, получили СС430 (рис. 1).

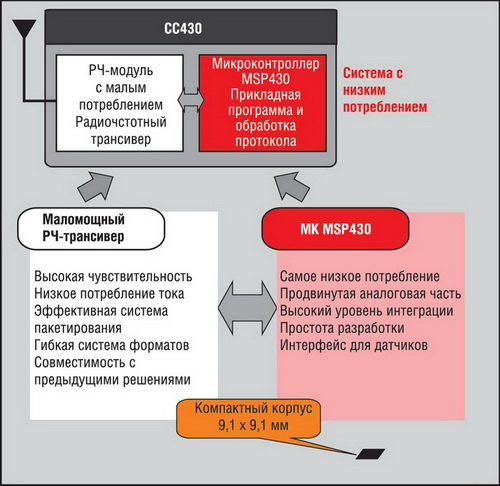

Рис. 1. Структурная схема СС430
СС430
CC430 представляет собой систему на кристалле (SoC). В одном 48- или 64-выводном корпусе QFN (размеры 7х7 и 9х9 мм, соответственно) объединены современный 16-битный микроконтроллер MSP430F5xx и РЧ-модуль RF1A (рис. 1.), созданный на основе популярного трансивера CC1101 и обладающий идентичными СС1101 РЧ-характеристиками. В настоящее время семейство составляют восемь различных SoC, характеристики которых представлены в таблице 1.
Таблица 1. Характеристики семейства CC430
Наименование | Flash-память*), КБайт |
ОЗУ, КБайт |
Контроллер ЖКИ (96 сегментов) |
АЦП (12 бит, 8 каналов) |
Максимальное число линий в/в |
Корпус | |
CC430F5133 | 8 | 2 | — | Есть | 30 | QFN-48 | |
CC430F5135 | 16 | 2 | — | Есть | 30 | QFN-48 | |
CC430F5137 | 32 | 4 | — | Есть | 30 | QFN-48 | |
CC430F6125 | 16 | 2 | Есть | — | 44 | QFN-64 | |
CC430F6126 | 32 | 2 | Есть | — | 44 | QFN-64 | |
CC430F6127 | 32 | 4 | Есть | — | 44 | QFN-64 | |
CC430F6135 | 16 | 2 | Есть | Есть | 44 | QFN-64 | |
CC430F6137 | 32 | 4 | Есть | Есть | 44 | QFN-64 | |
Примечание: *) Каждая микросхема содержит дополнительно 512 байт flash-памяти для хранения кода программы перепрошивки (BootLoader) через интерфейс UART. |
Микросхемы обладают превосходными электрическими характеристиками:
- Напряжение питания составляет 1.8...3.6В;
- Потребляемый ток без учета трансивера в активном режиме составляет 180мкА/МГц; 1.7мкА- в дежурном режиме и 1мкА- в спящем режиме.
Данные характеристики в сочетании с возможностью возобновления активной работы из дежурного режима за время менее 5 мкс делают возможным применение рассматриваемых SoC в устройствах, которые должны работать без замены батареи питания 10 и более лет. К числу таковых относятся беспроводные датчики (дыма, разбития стекла, присутствия и др.), измерительные приборы с дистанционным считыванием, беспроводные пульты, активные метки систем РЧ-идентификации и мониторинга. Помимо представленных в таблице 1 модулей, все микросхемы имеют:
- Конфигурируемую систему управления электропитанием;
- Унифицированную систему синхронизации, такую же, как и у CC1110/11, но с более гибкой организацией и рядом дополнительных возможностей;
- Два 16-битных таймера с режимами захвата/сравнения;
- Модуль последовательных интерфейсов с двумя каналами (первый канал- UART, IrDA или SPI; второй канал- SPI или I2C);
- Часы реального времени;
- Аппаратные модули расчета CRC-16, умножения и шифрации/дешифрации по алгоритму AES128;
- Трехканальный контроллер прямого доступа к памяти;
- Аналоговый компаратор;
- Сторожевой таймер и современную отладочную систему с доступом через интерфейс JTAG или Spy-Bi-Wire.
Широкие возможности и миниатюрный корпус делают семейство CC430 технологической платформой для создания в кратчайшие сроки современной РЧ-продукции с рядом конкурентных преимуществ - компактность, низкая стоимость и улучшенные функциональные возможности.
Применение СС430
Система на кристалле СС430 находит практическое применение в следующих областях:
- Автоматизация зданий (отопление, вентиляция, кондиционирование);
- Домашняя автоматизация (пульты управления телевидением, портативные устройства, управление бытовыми приборами);
- Медицина (биодатчики, диагностика пациента, тревожные кнопки);
- Периферия ПК (клавиатура, мышь, джойстик);
- Промышленное управление и мониторинг (удаленный контроль оборудования, промышленная автоматика);
- ЖКХ, управление освещением (мониторинг систем, учет электроэнергии, воды, отопления);
- Системы безопасности (датчики, контроль доступа, контроль помещений).
Аппаратные и программные средства разработки
Всесторонняя техническая поддержка является эффективным инструментом популяризации продукции, и компания TI успешно им пользуется. Помимо большого числа рекомендаций по применению и бесплатного программного обеспечения (ПО), пользователю доступны недорогие аппаратные средства, с помощью которых можно в кратчайшие сроки выполнить полный цикл разработки устройств, в том числе беспроводных, на базе СС430.

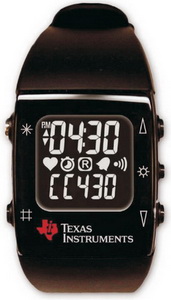

eZ430-Chronos - средство разработки для беспроводных приложений, выполненное в виде наручных часов (рис. 2), которые созданы на базе CC430F6137 - системы на кристалле с РЧ-модулем, работающим в диапазоне частот до 1 ГГц. В часы также встроены 96-сегментный ЖКИ, датчик давления, трехосевой акселерометр, высотомер и датчик температуры.
Рис. 2. Часы eZ430-Chronos как средство разработки
В типовой комплект поставки входят:
- Часы с CC430F6137;
- USB-программатор/отладчик EZ430;
- USB-точка доступа на базе СС1111, подключаемая к компьютеру;
- Отвертка для демонтажа;
- Два дополнительных винта;
- Запасная батарейка CR2032;
- Диск с описанием и ПО.
Часы выпускаются в трех исполнениях для разных частотных диапазонов (433, 868 и 915 МГц).
EM430F6137RF900 - законченное средство для разработки беспроводных приложений на базе СС430, которое содержит все необходимые аппаратные средства. Основные компоненты комплекта поставки:
- Две беспроводные целевые платы с диапазоном до 1ГГц;
- Две внешних антенны;
- Диск с необходимым ПО.
SmartRF Studio - этот полезный инструмент, который помогает проектировщикам беспроводных систем оценить различные РЧ-модули на ранней стадии разработки, представляет собой приложение для персонального компьютера (ПК), работающее с беспроводными оценочными наборами TI на базе РЧ-микросхем CCxxxx, в том числе СС430. Запускается под Windows и взаимодействует с отладочной платой, подключенной к компьютеру посредством USB или параллельного порта. Отладочная плата, в свою очередь, подключается по РЧ-каналу к оценочным платам с установленными РЧ-модулями. Программа предлагает удобный пользовательский интерфейс для доступа к регистрам настройки РЧ-модуля, что полезно для быстрого тестирования и настройки параметров РЧ-канала. Для ознакомления или изменения параметров регистров настройки без возможности их проверки SmartRF Studio может использоваться и без аппаратных средств.

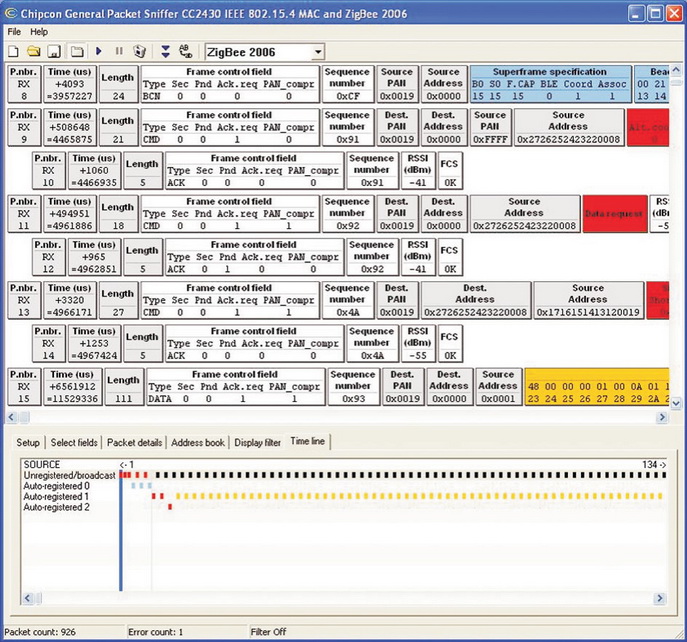

SmartRF Protocol Packet Sniffer - перехватчик пакетов (сниффер). После установки на персональный компьютер и прошивки в плату микропрограммы, которая будет осуществлять перехват пакетов, он позволяет в удобной графической форме увидеть пакеты, отсылаемые устройствами, находящимися в рабочем радиусе действия (рис. 3).
Рис. 3. Вид окна сниффера пакетов
Перехватчик пакетов включает в себя:
- Сниффер пакетов для сетей ZigBee;
- Сниффер пакетов для сетей RF4CE;
- Сниффер пакетов для сетей SimpliciTI;
- Сниффер пакетов для универсальных протоколов (необработанные данные пакета);
- Сохранение/открытие файла с зафиксированными пакетами;
- Выбор полей, которые будут отображены или скрыты;
- Фильтрацию пакетов, которые будут отображены;
- Детализированное отображение данных, полученных по радиоканалу;
- Адресную книгу со списком всех известных узлов в сети;
- Удобная временная шкала, отображающая пакеты в той последовательности, в которой они были получены.
Заключение
На сайте компании Texas Instruments доступно большое количество рекомендаций по применению, готовых проектов, программных средств и библиотек, некоторые из которых были упомянуты в данной статье. Все это обеспечивает простой и эффективный процесс разработки интеллектуальных устройств со связью по радиоканалу.
