Компания Mornsun представляет семейство 2-ваттных изолированных DC-DC преобразователей без стабилизации выходного напряжения.
Особенности семейства:
- Высокий КПД - до 80%
- Корпусное исполнение DIP/SMD
- Изоляция 6 KVDC
- Рабочий диапазон температур -40 ... 85 °С
- Внутренняя SMD конструкция
- Не требует теплоотвода
- Не требует внешних компонентов
- Защита от короткого замыкания (длительная)
- Стандартное промышленное расположение выводов
- RoHS совместимы
Применение:
Семейства H_RN и H_LT были разработаны специально для построения распределенных систем электропитания, где:
- напряжение входа стабильно (отклонение ≤±10%)
- требуется изоляция между входом и выходом (напряжение изоляции ≤6000 VDC)
- нет строгих требований к выходному напряжению
Например, это могут быть цифровые цепи, низкочастотные аналоговые схемы общего применения, системы управления IGBT модулями.
|
Представители семейства |
||||||
|
Part number |
Вход |
Выход |
КПД (%) |
|||
|
Напряжение (VDC) |
Напряжение (VDC) |
Ток (mA) |
||||
|
Номинальное |
Диапазон |
Макс |
Мин |
|||
|
H0505RN-2W |
5 |
4.5 - 5.5 |
5 |
400 |
40 |
76 |
|
H0512RN-2W* |
12 |
167 |
17 |
79 |
||
|
H0515RN-2W |
15 |
133 |
13 |
78 |
||
|
H0505LT-2W |
5 |
400 |
40 |
76 |
||
|
H0512LT-2W* |
12 |
167 |
17 |
79 |
||
|
H0515LT-2W |
15 |
133 |
13 |
78 |
||
|
H1205RN-2W* |
12 |
10.8 - 13.2 |
5 |
400 |
40 |
76 |
|
H1212RN-2W* |
12 |
167 |
17 |
80 |
||
|
H1215RN-2W |
15 |
133 |
13 |
79 |
||
|
H1205LT-2W* |
5 |
400 |
40 |
76 |
||
|
H1212LT-2W* |
12 |
167 |
17 |
80 |
||
|
H1215LT-2W |
15 |
133 |
13 |
79 |
||
|
H2405RN-2W* |
24 |
21.6 - 26.4 |
5 |
400 |
40 |
77 |
|
H2412RN-2W* |
12 |
167 |
17 |
80 |
||
|
H2415RN-2W* |
15 |
133 |
13 |
78 |
||
|
H2405LT-2W* |
5 |
400 |
40 |
77 |
||
|
H2412LT-2W* |
12 |
167 |
17 |
80 |
||
|
H2415LT-2W* |
15 |
133 |
13 |
78 |
||
|
* в разработке |
||||||
|
Спецификация |
||||
|
Параметр |
Мин. |
Норма |
Макс |
Ед.изм |
|
Влажность (хранение) |
|
|
95 |
% |
|
Диапазон рабочих температур |
-40 |
|
85 |
ºС |
|
Температура хранения |
-55 |
|
125 |
|
|
Увеличение температуры при полной нагрузке |
|
15 |
25 |
|
|
Температура пайки |
|
|
260 |
|
|
Охлаждение |
Воздушное |
|||
|
Материал корпуса |
Эпоксидная резина (UL94-V0) |
|||
|
Защита от КЗ |
Продолжительная, автовосстановление |
|||
|
MTBF |
3500 |
|
|
тыс.часов |
|
Вес |
|
3.8 |
|
грамм |
Расшифровка part number преобразователей:
Рекомендуемая схема подключения показана на рис.1:
Рис.1 Типовая схема подключения
Емкости Cin и Cout берутся из таблицы:
|
Vin (В) |
Cin (мкФ |
Vout (В) |
Cout (мкФ) |
|
5 |
4.7 |
5 |
10 |
|
12 |
2.2 |
12 |
2.2 |
|
24 |
1 |
15 |
1 |

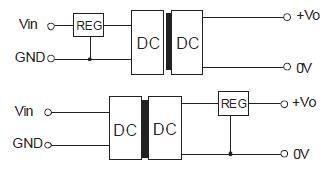

При необходимости стабилизации выходного напряжения можно подключить стабилизатор по схемам, показанным на рисунке 2.
Рис.2 Подключение стабилизатора напряжения
