Несильным преувеличением будет тезис, что начало современной микроэлектроники связано с появлением интегральных операционных усилителей (ОУ), которые явились универсальными «кирпичиками» для всей современной аналоговой электроники. Конечно, и это не подлежит сомнению, первые ИС были цифровыми - триггер, регистр, логический элемент И-НЕ... Но нужно учесть, что именно на этих простых элементах развивалась и совершенствовалась технология получения интегральных транзисторов и других элементов, требуемых в аналоговой схемотехнике.
Собственно говоря, операционные усилители в ламповом исполнении появились еще до Второй Мировой войны и получили широкое распространение как элемент аналоговых вычислительных машин в системах вооружения. В послевоенные годы произошел естественный переход на транзисторное исполнение, в истории которого заметную роль сыграла компания Philbrick, купленная позднее компанией Teledyne...
Безусловно, в истории ОУ (в 2004 году база PartMiner насчитывала 12429 наименований) было немало ярких страниц, но микросхемы «бывшие первыми» запомнились всем, кто начинал свою карьеру в электронике после 25-го съезда КПСС. И было три «магических» числа - 702, 709 и 741. Вернее к советским электронщикам эти числа пришли закамуфлированными под кодами К140УД1, К153УД1 и К140УД7. И хотя в паспортах и ТУ заводов-изготовителей (киевский «Кристалл» для крайних ИС и рижская «Альфа» для средней) указаний на прототип не было, но переведенные довольно быстро издательством «Мир» книги Хьюлсмана раскрыли тайну рождения.
Но вернемся к «отцу» двух из трех этих ОУ. Боб Видлар пришел в компанию Fairchild в сентябре 1963 года, проработав до этого в нескольких компаниях и хорошо освоив транзисторную схемотехнику. Ему было 26 лет, но обладал очень большой верой в свои силы и не стеснялся эту веру демонстрировать, подчас наживая себе неприятности. Видлар поступил в группу Джона Барретта (John Barrett), которая уже имела опыт создания дифференциальных усилителей с использованием технологии формирования интегральных транзисторов для цифровых схем. Найдя общий язык с талантливым инженером-технологом Дэвидом Талбертом (David V. Talbert) и техником Минео Яматаки (Mineo Yamatake), Видлар смог достаточно автономно выполнять поставленные перед ним задачи и реализовать собственные идеи. Уже в самом начале Видлар сформулировал правило - не переводить в интегральное исполнение схемотехнику дискретных компонентов. Результатом стало изобретение им таких инновационных элементов интегральных аналоговых схем, как «токовое зеркало» и bandgap ИОН.
В октябре 1964 года компания Fairchild анонсировала «полностью интегральный операционный усилитель» uA702. Он состоял из 7-и npn-транзисторов, требовал внешнего конденсатора для обеспечения устойчивости и имел до смешного скромные (по нынешним временам параметры): коэффициент усиления 2800, сдвиг 2 мВ и размах выходного напряжения ± 5,5 В. Разработка была выполнена инициативно Робертом Видларом, и когда руководство в лице Боба Нойса (Robert Noyce), потребовало подключиться к продвижению еще «сырого» по мнению автора продукта на рынок, последовал резкий отказ. На счастье в это время в отдел маркетинга Fairchild пришел будущий основатель компании Maxim Джек Гиффорд (Jack Gifford), ему и было поручено наладить сотрудничество со строптивым разработчиком. Видлару было 27 лет, Гиффорду 24 года, «сухой закон» в Калифорнии был давным-давно упразднен и нет ничего удивительно, что общий язык был найден.
Компания Fairchild установила цену в $50 за uA702, но спрос был такой, что купить его по этой цене было просто невозможно. У дистрибьюторов цена доходила до $300, да и то при условии, что заказчик покупал в придачу нехилую партию транзисторов или диодов. Несмотря на массу недостатков, uA702 открыл для электронщиков новую эру, и они с нетерпением ждали продолжения.

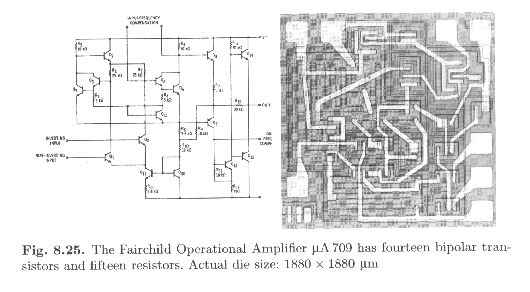

И Видлар не заставил себя ждать. В октябре 1965 года на национальной конференции по электронике Роберт Видлар анонсировал uA709, и спустя месяц новый ОУ завоевывал рынок. В декабре только компания Bendix разместила заказ на 10 тыс штук! В августе 1966 года компания стабильно продавала по 5 тыс. uA709 еженедельно. Успех был заслуженным - этот ОУ был действительно лучшим для своего времени. Конкуренты - Motorola (MC1530), RCA (CA3015), TI (SN512) заметно отставали. В составе uA709 было 14 транзисторов (2 из них pnp) и 15 резисторов. Несмотря на то, что uA709 также требовался внешний конденсатор, но коэффициент усиления был увеличен в 10 раз и значительно улучшились динамические характеристики.
В декабре 1965 года Видлар и Талберт покинули Fairchild и продолжили свою деятельность в компании Molectro, которая почти сразу же «влилась» в National Semiconductor. Поэтому дальнейшие разработки Видлара имели префикс LM: LM101, LM102, LM108, LM109, LM111, M118. Надо сказать, что главной причиной ухода Видлара из Fairchild была очевидная недооценка его вклада в бизнес компании - продажи ОУ составляли треть от всего объема. Недаром в заявлении об уходе он просто написал «I want to be RICH! - Я хочу быть БОГАТЫМ !». И своей цели -- иметь к 30 годам $1 млн. он, в итоге, достиг.
Спустя неделю после ухода из компании Fairchild Боба Видлара, в нее поступает молодой английский инженер Дэвид Фуллагар (David Fullagar). Ему было поручено модернизировать uA709 и эта работа довольно скоро привела к созданию первого полностью скомпенсированного ОУ. uA741 был анонсирован в мае 1968 и сразу же завоевал огромную популярность из-за своей низкой цены и удобства применения. Спустя короткое время рынок был наполнен аналогичными ОУ от других производителей, но только число 741 может быть причислено к «магическим».
Дэйв Фуллагар проработал в Fairchild совсем недолго, уже в 1969 году он перешел в компанию Intersil, а затем в 1983 году принял участие в создании компании Maxim. Кстати, именно компания Maxim установила в октябре 2004 года на своей территории памятный обелиск двум бывшим сотрудникам Fairchild - Роберту Видлару и Джину Хоерни, отметив тем самым их вклад в развитие интегральной аналоговой электроники. Нетрудно догадаться, что основатель и глава Maxim'а Джек Гиффорд выразил таким образом глубокое уважение к своему другу Бобу Видлару, который ушел из жизни 27 февраля 1991 года.
