Наличие высоковольтного напряжения в испытываемом оборудовании не только искажает результаты измерений, но и является опасным для измерительных приборов и персонала. В прецизионных системах сбора данных существует серьезная проблема измерения малых колебаний сигна ла на фоне высоких синфазных напряжений (желательных или нежелательных), которые оказывают отрицательное влияние на процесс измерения. Эти высоковольтные сигналы могут возникать из-за разности потенциалов двух точек заземления, это также могут быть непредсказуемые переходные перенапряжения, вызываемые грозовыми разрядами, пусковыми моторными токами или наводимые при работе мощных импульсных преобразователей.
Преимущества использования изоляторов
Наличие высоковольтных напряжений в тестируемой аппаратуре не только влияет на точность измерений, они могут повредить измерительное оборудование и представляют опасность для персонала. Дополнительная развязка необходима для физической и электрической изоляции контрольной аппаратуры и операторов от испытываемых устройств.
Применение изоляторов позволяет в несколько раз повысить диапазон допустимого синфазного напряжения, которое может возникать между сигнальными выводами и общей точкой заземления. Кроме того, изоляторы разрывают паразитные кольцевые уравнивающие токи, образующиеся в цепи общего провода между точками заземления. Такие уравнивающие токи заземления искажают показания пробников, измеряющих дифференциальные напряжения.
Поскольку одной из важнейших функций изоляторов является обеспечение безопасности обслуживающего персонала, их применение должно быть согласовано с требованиями стандартов безопасности для высоковольтной аппаратуры. Сейчас основным стандартом, определяющим требования для измерительной техники, является IEC 61010-1. Согласно этому документу уровни напряжения переменного тока 30 В (42,2 В — пиковое значение) и постоянного тока 60 В рассматриваются как опасные.
Нормы изоляции
Типы изоляторов
...
Читать статью в полном объеме »

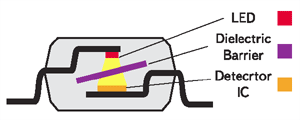

Поперечное сечение оптопары

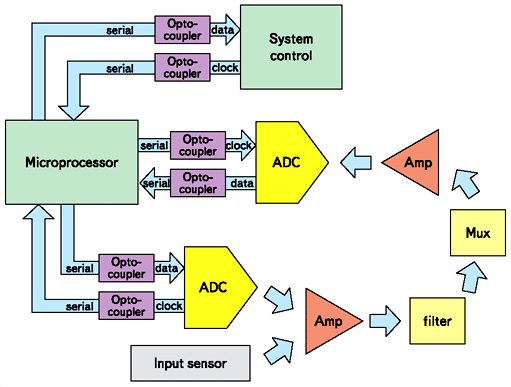

Цифровые оптопары в системах сбора данных
