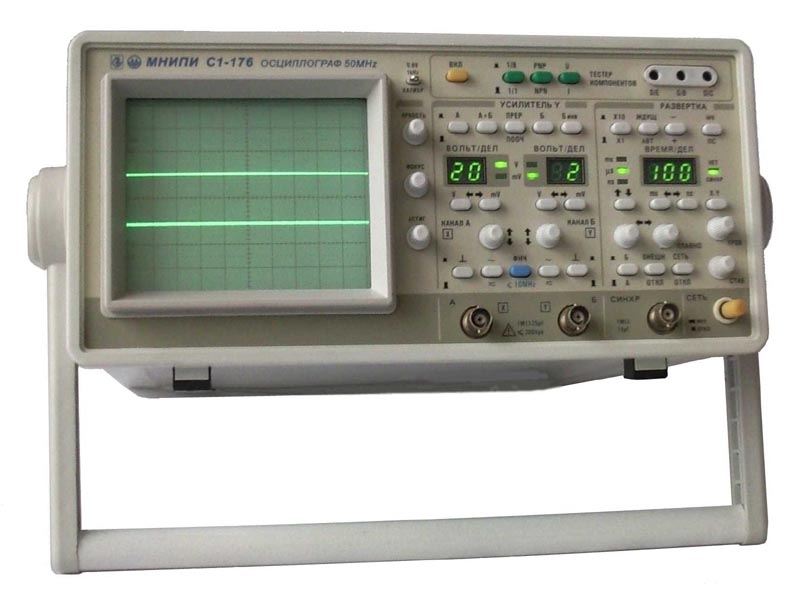

Осциллограф С1-176
С1-176 – аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 … 50 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Осциллограф С1-176 | |||
| С1-176 МНИПИ | 493 080 ₽ | ||
Купить С1-176 на РадиоЛоцман.Цены
Подробное описание
Основные особенности осциллографа С1-176:
- Полоса пропускания 0 … 50 МГц
- Два канала
- Встроенный тестер компонентов
- Индикация коэффициентов отклонения и развертки на светодиодных матрицах
- Десятикратная растяжка развертки
- Режим X-Y
Технические характеристики С1-176
|
Параметры |
Значения |
|||
|
Вертикальное |
Число каналов |
2 |
||
|
Полоса пропускания |
0 … 50 МГц |
|||
|
Коэффициенты |
Диапазон |
2 мВ/дел … 20 В/дел |
||
|
Шаг |
1-2-5 |
|||
|
Погрешность |
Без делителя |
±3% |
||
|
С делителем 1:10 |
±4% |
|||
|
Время нарастания ПХ |
не более 7 нс |
|||
|
Входной импеданс |
Без делителя |
1 МОм || 25 пФ |
||
|
С делителем 1:10 |
10 МОм || 23 пФ |
|||
|
Режимы по вертикали |
канал А, канал Б, |
|||
|
Входное |
С открытым входом |
не более 110 В |
||
|
С закрытым входом |
не более 110 В |
|||
|
С делителем 1:10 |
не более 250 В |
|||
|
Горизонтальное |
Коэффициенты |
Диапазон |
50 нс/дел … 0.5 с/дел |
|
|
Шаг |
1-2-5 |
|||
|
Погрешность |
Без растяжки |
±3% |
||
|
С растяжкой |
±6% |
|||
|
Растяжка развертки |
×10 |
|||
|
Режимы развертки |
автоколебательный, ждущий |
|||
|
Синхронизация |
Источники |
канал А, канал Б, сеть, внешняя |
||
|
Вход внешней |
Импеданс |
1 МОм || 25 пФ |
||
|
Уровень |
0.2 … 5 В |
|||
|
Режим X-Y |
Полоса частот |
20 Гц … 1 МГц |
||
|
Коэффициенты |
Диапазон |
2 мВ/дел … 10 В/дел |
||
|
Погрешность установки |
±10% |
|||
|
Встроенный |
Частота |
1 кГц |
||
|
Амплитуда |
0.6 В ±0.8% |
|||
|
Погрешность в рабочем диапазоне температур |
±1.2% |
|||
|
Тестер |
Обеспечиваемые возможности |
наблюдение на экране ВАХ |
||
|
Диапазон |
По напряжению (ось Х) |
не менее ±12 В |
||
|
По току (ось Y) |
не менее ±12 мА |
|||
|
Общие |
Экран |
80 × 100 мм |
||
|
Питание |
~230 В ±10% / 50 Гц |
|||
|
Потребляемая мощность |
90 В·А |
|||
|
Условия |
Рабочая температура |
–10 … +40 °C |
||
|
Влажность |
90% при 25 °С |
|||
|
Габаритные размеры |
140 × 300 × 384 мм |
|||
|
Масса |
6.8 кг |
|||
Варианты написания:
С1176, С1 176
