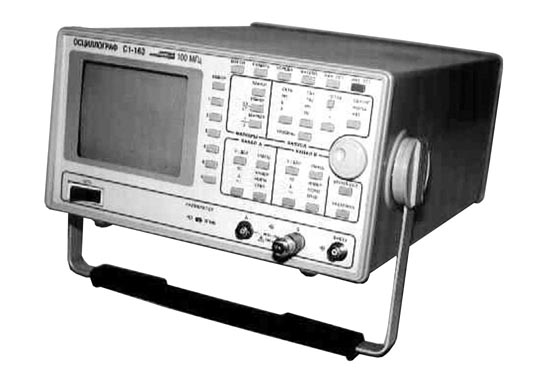

Осциллограф цифровой запоминающий Электроаппарат С1-163
Двухканальный цифровой запоминающий осциллограф С1-163 предназначен для оперативного исследования однократных сигналов с максимальной частотой дискретизации 100 Мвыб/с и периодических сигналов с максимальным временем разрешения 50 пс в полосе частот от 0 до 100 МГц, размахом от 10 до 40 В (до 250 В с внешним делителем 1:10) путем регистрации их в цифровой памяти, отображения на экране электронно-лучевой трубки и цифрового измерения амплитудных и временных параметров.
Подробное описание
- Автоматические и курсорные измерения
- Встроенный VGA - монитор
- Выделение заданной строки TV сигнала
- Хранение в памяти не менее 4-х сигналов
- Встроенный интерфейс RS-232
Технические характеристики С1-163
|
Параметры |
Значения |
|
|
Время нарастания |
≤ 3.5 нс |
|
|
Полоса пропускания |
Для периодических сигналов |
100 МГц |
|
Для однократных сигналов |
2 МГц |
|
|
Коэффициенты отклонения |
5 мВ/дел … 5 В/дел |
|
|
Коэффициенты развертки |
2 нс/дел … 20 с/дел |
|
|
Погрешность измерения |
Амплитудных параметров |
2% |
|
Временных параметров |
2% |
|
|
Время нарастания переходной характеристики |
3 нс |
|
|
Режимы развертки |
Автоматический, ждущий, однократный |
|
|
Максимальное |
Без делителя |
80 В |
|
С делителем |
250 В |
|
|
Режимы синхронизации |
Внутренняя |
|
|
Калибратор |
Форма сигнала |
Меандр |
|
Частота |
1 кГц |
|
|
Амплитуды |
3 В |
|
|
Питание |
~220 В / 50 Гц |
|
|
Потребляемая мощность |
180 В·А |
|
|
Основная погрешность |
Напряжения сигнала |
3% |
|
Временных интервалов |
3% |
|
|
Входное активное сопротивление |
0.03 МОм |
|
|
Входная емкость |
≤ 25 пФ |
|
|
Рабочая часть экрана |
80×100 мм |
|
|
Рабочие условия эксплуатации |
5 … 40 °С |
|
|
Габаритные размеры |
166 × 338 × 381мм |
|
|
Масса |
≤ 8.5 кг |
|
