Отладочный набор Cypress CY3240-I2USB
CY3240 - I2USB – отладочный набор на базе PSoC CY8C24894 демонстрирует одно из возможных приложений с использованием встроенного блока USB - реализацию моста IIC - USB.
Купить CY3240 - I2USB на РадиоЛоцман.Цены — от 3 475 до 3 697 ₽ 5 предложений от 5 поставщиков KIT, EVAL, PSOC, I2C TO USB; Kit Contents: I2C-USB Bridge, I2C Slave Demonstration Board, USB Mini B Cable, Supportin... | |||
| CY3240-I2USB Cypress | 3 475 ₽ | ||
| CY3240-I2USB Cypress | 3 697 ₽ | ||
| CY3240-I2USB Infineon | по запросу | ||
| CY3240-I2USB Cypress | по запросу | ||
Подробное описание
Данная плата может быть использована в качестве программатора микросхем EEPROM (пример для работы с 24Cxxx включен в набор), для отладки приложений CapSense с помощью программы MultiChart, а также для работы с различными устройствами с I2C интерфейсом (микросхемы АЦП, ЦАП, часы реального времени, LCD-дисплеи, регулируемые DC/DC преобразователи).
Основное назначение отладочного набора – тестирование, настройка, отладка программ для устройств, использующих I2C интерфейс. Количество подключенных к шине I2C устройств ограничено лишь адресным пространством данной шины и физической совместимостью. При подключении к ПК определяется как HID-устройство, контролируется и управляется с компьютера при помощи ПО и является master-устройством на шине I2C.
Реализация функции моста I2C-USB расходует малую часть ресурсов PSoC, поэтому отладочная плата имеет дополнительные функции, до 13 линий ввода/вывода и поддержку дополнительных интерфейсов.
Отличительные особенности:
- установленный микроконтроллер PSoC CY8C24894
- рабочая частота ядра до 24 МГц
- 16 КБайт Flash, 1 КБайт SRAM
- диапазон рабочих напряжений 3.0 В…5.25 В
- 14-битный АЦП, 9-битный ЦАП, встроенный источник опорного напряжения
- UART, ШИМ, 8/32-битные таймеры-счетчики, сторожевой таймер
- USB интерфейс 12 Мбит/с, I2C интерфейс 400 кГц, SPI, IrDA
- подключение к ПК по USB;
- возможность настройки скорости I2C интерфейса: 50 кГц, 100 кГц, 400 кГц;
- дополнительные линии ввода/вывода;
- питание от USB порта;
- встроенная защита от перенапряжения на стороне USB и I2C интерфейсов;
- контроль и управление питающим напряжением
- управляющая программа предоставляет множество функций по управлению устройством;
- возможность подключения нескольких I2C-slave устройств;
- светодиодные индикаторы статуса, режима работы.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB |
|
Ядро базового компонента |
M8C (PSoC) |
|
Разрядность, бит |
8 |
|
Базовый компонент |
CY8C24894 |
|
Вспомогательный компонент |
MAX3378 |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
USB / внешний |

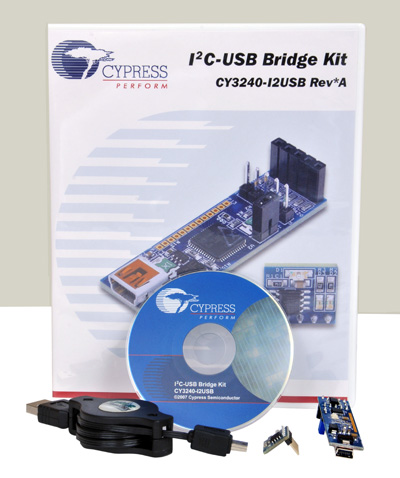

Комплект поставки
- Демонстрационная плата I2C-USB Bridge
- Демонстрационная плата I2C Slave (температурный датчик + фотодиод)
- Кабель USB
- Программное обеспечение и примеры приложений для микроконтроллера

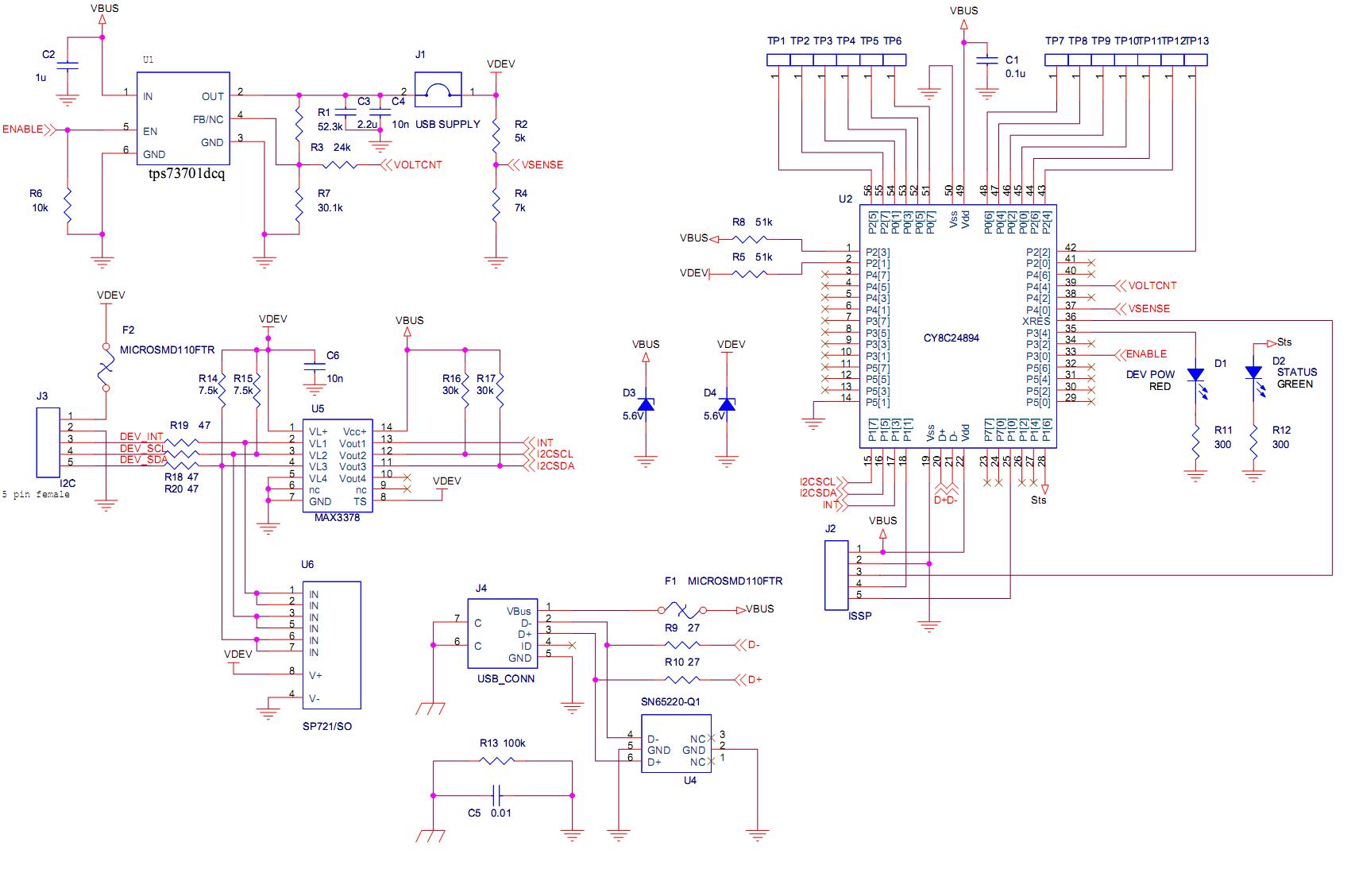

Принципиальная схема отладочной платы I2C-USB Bridge

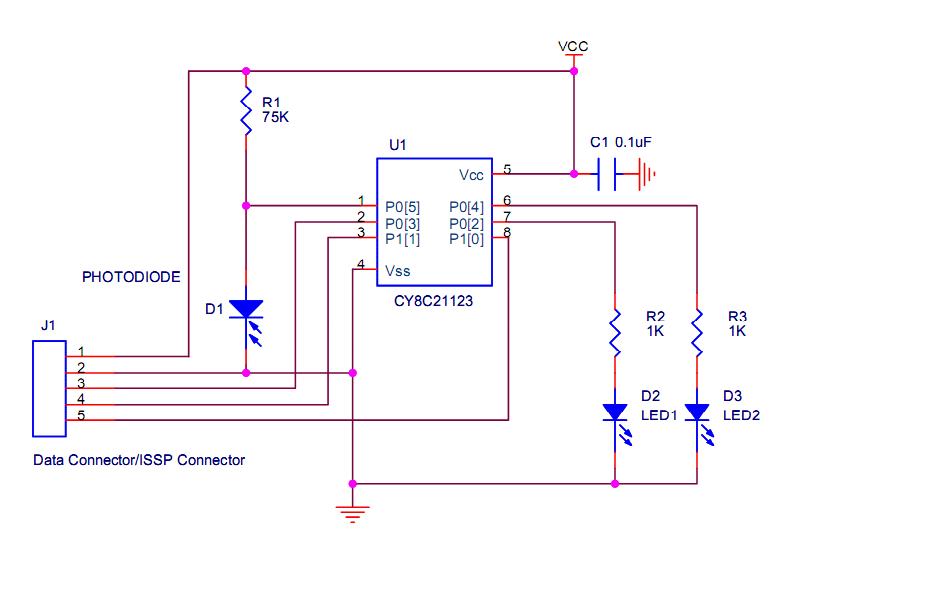

Принципиальная схема отладочной платы I2C Slave
