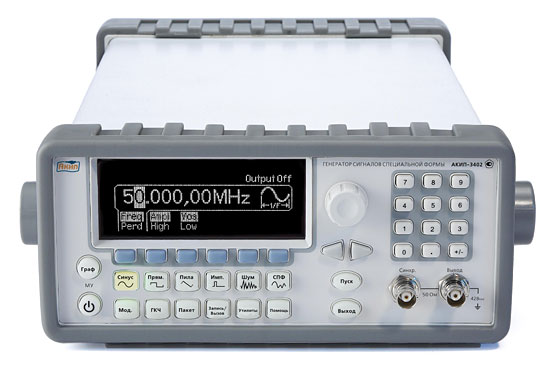

Генератор сигналов специальной формы АКИП-3402

Характеристики

Параметры

Значения

Выходные параметры

Частотный диапазон

1 мкГц…50 МГц (для синуса)

Разрешение

1 мкГц

Погрешность установки частоты

±20×10^–6 (опционально ±5×10^–7)

Выходной уровень

10 мВ…10 В пик-пик на нагрузке 50 Ом

Синусоида

Погрешность установки
уровня на 1 кГц

±(1%+1 мВ пик)
±5×10^–7 (10 МГц опция 01)

Неравномерность АЧХ отн.

1кГц

0.1 дБ при частоте менее 100 кГц,
0.15 дБ для частот (100 кГц…5 МГц)
0.3 дБ для частот от 5 МГц…20 МГц
0.5 дБ для частот от 20…50 МГц

Коэффициент гармоник
(при уровне не более 1Впик)

< –70 дБн (0.04%) до 20 кГц
< –65 дБн до 100 кГц,
< –50 дБн до 1 МГц,
< –40 дБн до 20 МГц,
< –35 дБн до 50 МГц

Постоянное смещение

Диапазон

±5 В на нагрузке 50 В
(пиковое значение AC+DC)

Погрешность установки

±2% от смещения
+0.5% от амплитуды сигнала

Меандр

Частотный диапазон

1 мкГц …25 МГц

Время нарастания/спада

<10 нс

Выброс

<2%

Перестраиваемая скважность

20%…80% (до 10 МГц)
40%…60% (до 25 МГц)

Погрешность устан. скважности

±1% для скважности 50%

Джиттер

200 нс

Пила, треугольник

Диапазон частот

1 мкГц…200 кГц

Нелинейность

<0.1%

Перестраиваемая скважность

0.0…100.0%

Импульс

Диапазон частот

500 мкГц…10 МГц

Длительность импульса

от 20 нс

Время нарастания/спада

<10 нс

Диапазон изменения
 времени нарастания

от 5 до 100 нс

Диапазон изм. скважности

0.0000002%…99.9999998%

Период повторения импульсов

100 нс…2000 с

Выброс

<2%

Джиттер

200 нс

Шум

Полоса частот (белый шум)

20 МГц (типично)

Произвольная форма

Диапазон частот

1 мкГц…10 МГц

Длина памяти

2…256000 точек

Разрешение ЦАП

14 бит (включая знак)

Частота дискретизации

125 МГц

Память

4 ячейки

Параметры сигнала

мин. время нарастания 30 нс
линейность 0.1%
джиттер 6 нс

Пакетный режим

Формы сигналов

синус, прямоугольник,
пила, треугольник,
произвольная (СПФ), импульс

Виды запуска

по счету (1…50000 имп.)
по строб-импульсу

Период повторения

1 мкс…500 с

Параллельный выход

Тактовая частота

50 МГц

Уровень

ТТЛ

Длина последовательности

2…256 тысяч символов

АМ, ЧМ

Формы несущей

синус, меандр,
пила, произвольная

Источник модуляции

внешний
внутренний

Модулир. колебание (внутр.)

синус, меандр, пила,
треугольник, шум,
произвольная (частота до 20 кГц)

Девиация частоты

до 25 МГц (пиковая)

Коэффициент АМ

1…120% (АМ) разрешение 0,1%

ФМ

Формы несущей

синус, меандр, произвольная

Диапазон частот

такой же, как у основного сигнала

Источник модуляции

внешний
внутренний

Модулирующее колебание
(внутреннее)

синус, меандр,
пила, треугольник,
шум, произвольная

Диапазон модулирующих частот

2 мГц…20 кГц

Диапазон установки девиации фазы

0°…360.0°

ИМ

Диапазон частот

500 мкГц…10 МГц

Форма несущей

меандр (импульс)

Источник модуляции

внешний
внутренний

Модулирующее колебание (внутр.)

синус, меандр, пила,
треугольник, шум, произвольная

Диапазон модулирующих частот

2 мГц…20 кГц

Коэфф. модуляции (по длит.)

0%...100%,  разрешение 0,1%

ГКЧ

Формы несущей

синус, меандр,
пила, произвольная

Диапазон частот

такой же, как у основного сигнала

Время качания

1мс…500 с

Закон качания

линейный или логарифмический

Тип качания

возрастание или убывание
